PDLUX PD-V20 Vysokofrekvenčný mikrovlnný senzor
Nasleduje úvod k vysokofrekvenčnému mikrovlnnému senzoru PDLUX PD-V20, dúfam, že vám pomôžem lepšie pochopiť vysokofrekvenčný mikrovlnný senzor PDLUX PD-V20. Vitajte nových a starých zákazníkov, aby s nami pokračovali v spolupráci na vytvorení lepšej spoločnej budúcnosti!
Model:PD-V20
Odoslať dopyt
PDLUX PD-V20 Vysokofrekvenčný mikrovlnný senzor
|
Mikrovlnný pohybový senzor PD-V20 360°24,125 GHz |
|
|
Aplikácia 1.Inteligentný spínač 2. Detekcia narušiteľa 3. Nástenný vypínač |

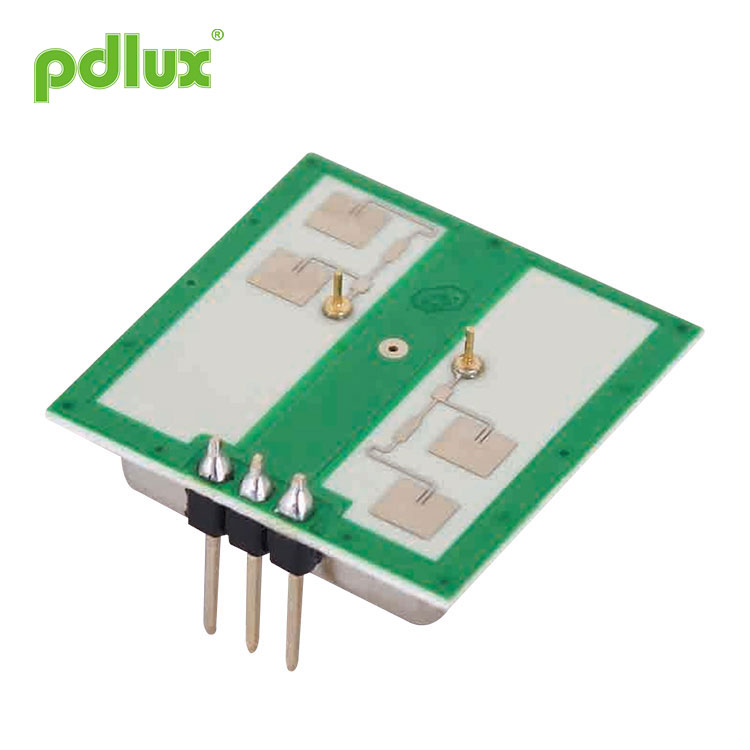

Mikrovlnný pohybový senzor PD-V20 24,125 GHz 360 ° je K-Band bi-statický Dopplerov modul transceiveru. Je to vstavaný rezonátorový oscilátor (CRO). modul, V20 využíva plochú rovinnú anténu, vhodnú na montáž na stenu. Môže zlepšiť jeho schopnosť prijímať predný signál a znížiť jeho slepú oblasť na boku. Jeho výkon je lepší ako senzory na trhu. Tento modul je ideálne vhodný pre snímač obsadenosti v automatickom osvetlení Môže byť tiež použitý pre stropné detektory vlámania. |
|
|
|
|
|
Podľa EN 300440-V2.1.1, EN 62479: 2010, Smernica RED-2014/53/EÚ Podľa FCC časť 15.249 V súlade so smernicou EN 62321, ROHS - 2011/65/EÚ V súlade so smernicou REACH – 1907/2006/ES |
|
|
|
Poznámka 4: Pulzná prevádzka
|
Parameter |
Poznámky |
Min |
Typ |
Max |
Jednotky |
|
Napájacie napätie |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Terajšia konzumácia |
Icc |
20 |
35 |
38 |
mA |
|
Operačný mód |
Poháňaný PWM, dokáže ovládať pracovný prúd pri 3-15mA |
||||
|
Šírka pulzu |
Tpulse |
10 |
μs |
||
|
Prevádzková teplota |
Hore |
-30~+85 +100（Max.） |
℃ |
||
|
Skladovacia teplota |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabilný čas |
|
<5 |
μSec |
||
|
Nastavenie frekvencie |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Radiated Power (EIRP) |
Pout |
<2,0 |
<2,5 |
<3,0 |
mW |
|
Skladovacia okolitá vlhkosť |
45%~65% |
RH |
|||
Poznámka 4: Pulzná prevádzka
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby spĺňali pravidlá FCC a CE.
Poznámka 2: Sila prijímaného signálu (RSS) sa meria pri celkovej strate 1-cestnej cesty 70 dB.
Poznámka 3: Napätie šumu sa meria od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Pulzná prevádzka
