Prepínač mikrovlnného radarového snímača 5,8 GHz

Prepínač mikrovlnného radarového snímača 5,8 GHz sa široko používa v priechodoch, toaletách, výťahoch, domácnostiach alebo iných verejných priestoroch na ochranu bezpečnosti alebo úsporu energie. Vlastní niekoľko technických patentov a je ideálnou voľbou pre vaše inteligentné bývanie.

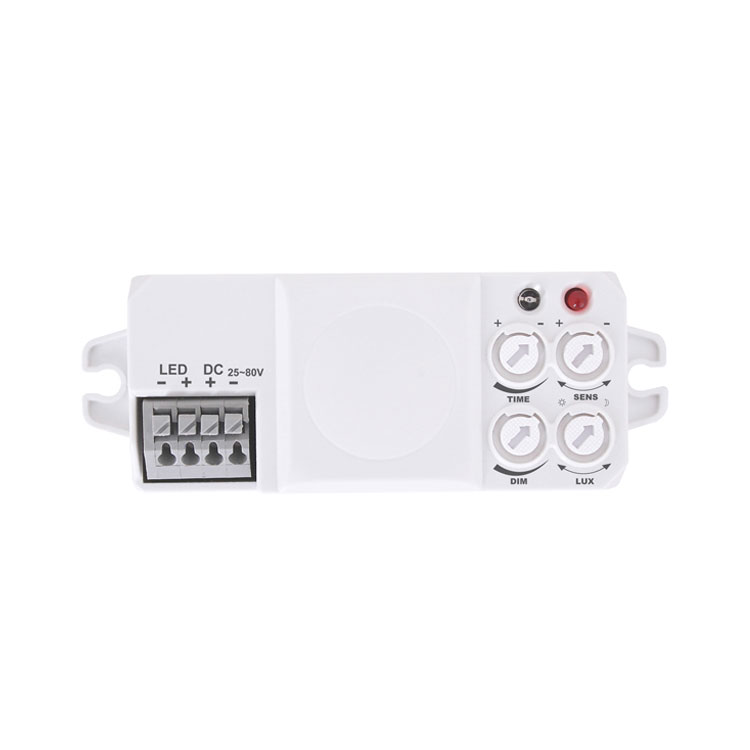

Model:PD-MV1017MD-B

Odoslať dopyt

Prepínač mikrovlnného radarového snímača 5,8 GHz

Zhrnutie
PD-MV1017MD-B je vysoko presný digitálny mikrovlnný senzor, ktorého detekčný rozsah je 360° a pracovná frekvencia je 5,8 GHz. Používa Dopplerov princíp na vysielanie a prijímanie signálov. Prijíma MCU (Micro Control Unit), ktorý výrazne zvyšuje jeho presnosť a znižuje chybovosť. Má jemný vzhľad a kompaktnú štruktúru. Môže byť nezávisle pripojený k záťaži alebo jednoducho inštalovaný vo vnútri osvetlenia pomocou nekovového tienidla. Je široko používaný v priechodoch, toaletách, výťahoch, domácnostiach alebo iných verejných priestoroch na ochranu bezpečnosti alebo úsporu energie. Vlastní niekoľko technických patentov a je ideálnou voľbou pre vaše inteligentné bývanie.

Vlastnosti
1. Nežiarenie: jeho vysielací výkon je menší ako 0,3 mW, čo nepoškodzuje ľudské telo.
2.LED špecializovaný stmievateľný senzor: režim automatického spustenia stmievania v noci bez signálu pohybu; automatické ukončenie, keď je okolité svetlo vyššie ako 100 luxov.
3.Percentuálny rozsah stmievania: 0%~10%.

technické údaje

Napájanie: DC 25-80V
Výstupný prúd: <3A
Vysielací výkon: <0,3mW
Pracovná teplota: -15°C~+70°C
Stupeň ochrany: IP20, trieda 2
Montáž na miesto: v interiéri, montáž na strop

HF systém: 5,8 GHz CW elektrická vlna, pásmo ISM
Detekčný uhol: 360° (montáž na strop)
Detekčný rozsah: 1-8m (polomery) (nastaviteľné)
18m Max. (nastaviteľné) (montáž na stenu)
Nastavenie času: 8s-12min, (nastaviteľné)
Ovládanie svetla: 10-1000LUX, (nastaviteľné)

Informácie zo snímača

Aplikácie
Mikrovlnná rúra môže preniknúť do skla, plastu a dreva, preto je možné mikrovlnný senzor inštalovať do nekovového tienidla. Napríklad aplikácia v LED osvetlení, iba ak vykonáte pripojenie, ako je znázornené nižšie, môžete zmeniť bežné LED osvetlenie na automatické.

Ako vytvoriť spojenie:
LED “+” “-”: pripojenie k LED panelu
DC „+“ „-“: pripojenie k jednosmernému napájaniu (DC 25~80V)
Požiadavky na napájanie LED pohonu: Rozsah výstupného napätia je medzi 25~80V, konštantné napájanie s výkonom do 100W.

Upozornenie:Vzhľadom k tomu, snímač je pripojený k napájaciemu výstupu ovládača a pomocou PWM nastavuje svetlo, takže má špeciálne požiadavky na režim napájania ovládača. Bežne inštalovaný s LED ovládačom vzorkovania prúdu. Ak svetlo fungovalo nestabilne alebo s nízkym jasom, je to spôsobené tým, že ovládač LED nie je zladený so snímačom. Užívateľ si teda musí zvoliť vhodný ovládač so snímačom.
Ak ste počas testovania zistili, že jas svetla sa rozsvecuje a pomaly klesá alebo máte stroboskopický jav pri nízkom jase. Toto nie je problém zo snímača, je to spôsobené tým, že hnacia sila nie je prispôsobená snímaču, vymeňte ovládač, aby ste to vyriešili situácia.

Spôsob nastavenia jeden: potenciometer
Úprava hodnôt môže chvíľu trvať, kým uspokoja vašu potrebu.

LED indikátor:
(1) Keď vykonáte akékoľvek nastavenie potenciometrov, LED indikátor sa rozsvieti.
(2) Keď vykonáte akékoľvek nastavenie potenciometrov, 1 sekunda po dokončení nastavenia LED indikátor dvakrát zabliká a zhasne, potom si systém zapamätá a automaticky vypočíta presnú funkciu nastavenia.

Dávaj pozor!
Pri otáčaní potenciometrov postupujte pomaly, počas tohto procesu automaticky vypočíta presnú funkciu po nastavení. V opačnom prípade vám bude chýbať perfektná funkcia nastavenia.

(1)Nastavenie času
	Keď je detekovaný pohybový signál, LED kontrolka sa automaticky zapne. A ak počas doby oneskorenia (8 s ~ 12 minút) nie je žiadny signál, automaticky sa vypne a očakáva sa, že pred ďalšou detekciou počkáte 4 sekundy. A každý pohybový signál detekovaný počas zákazníkom definovaného času spôsobí, že systém prepočíta čas. Odporúčame vám zvoliť si minimálny čas počas testu, aby ste ušetrili energiu a čas.
(2) Nastavenie rozsahu detekcie (citlivosť)
	Detekčný rozsah je termín používaný na opis polomerov zhruba kruhového odliatku na zemi pri inštalácii vo výške 2,5 m. Otočiť úplne proti smeru hodinových ručičiek je minimálna vzdialenosť (približne 1 m), úplne v smere hodinových ručičiek je maximálna (približne 8 m). Ak sa zmení postava, postava a rýchlosť pohybu osoby, zmení sa aj detekcia, to znamená, že vyššia rýchlosť povedie k kratšej detekčnej vzdialenosti.
Upozornenie: Pri používaní tohto produktu nastavte citlivosť (rozsah detekcie) na vhodnú hodnotu, ale na maximum, aby ste predišli abnormálnej reakcii spôsobenej ľahkou detekciou nesprávneho pohybu fúkajúceho lístia a záclon, malých zvierat alebo rušením napájania siete a elektrických zariadení. Všetko vyššie uvedené povedie k chybovej reakcii. Keď produkt nefunguje normálne, skúste vhodne znížiť citlivosť a potom ho otestujte.
(3) Nastavenie ovládania svetla
	Dá sa definovať v rozsahu 10~1000 LUX. Úplné otočenie proti smeru hodinových ručičiek je asi 10 luxov, úplné otočenie v smere hodinových ručičiek je asi 1000 luxov. Počas testu dennej chôdze alebo nastavovania dosahu detekcie by ste sa mali otočiť úplne v smere hodinových ručičiek, v tomto prípade bude kontrolka LED svietiť bez ohľadu na okolité svetlo.
(4) Percentuálne stmievateľné osvetlenie
	Môže byť definovaný v rozsahu 0%~10%. Keď je okolité svetlo menšie ako 70 luxov, systém spustí režim stmievania. Ak počas doby oneskorenia nie je zistený žiadny signál, vstúpi do percentuálneho osvetlenia. Po zistení signálu sa obnoví na 100% osvetlenie. Režim stmievania sa automaticky ukončí, keď je okolité svetlo vyššie ako 100 luxov. Režim stmievania funguje digitálne a nezávisle.

1、Inštalácia na hojdacom objekte povedie k chybovej reakcii.
2、Chvejúci sa záves fúkaný vetrom povedie k chybovej reakcii. Vyberte si vhodné miesto na inštaláciu.
3、Inštalácia tam, kde je rušná prevádzka, povedie k chybovej reakcii.
4、Iskry produkované niektorým zariadením v okolí budú viesť k chybovej reakcii.

Porucha a riešenie

Chyba	Príčina poruchy	Riešenie
Zaťaženie nefunguje.	Osvetlenie je nesprávne nastavené.	Upravte nastavenie záťaže.
	Náklad je zlomený.	Zmeňte záťaž.
	Napájanie je vypnuté.	Zapnite napájanie.
Záťaž funguje neustále.	V oblasti detekcie je nepretržitý signál.	Skontrolujte nastavenia oblasti detekcie.
Záťaž funguje, keď nie je detekovaný žiadny pohybový signál.	Lampa nie je správne nainštalovaná, takže snímač nedokáže detekovať spoľahlivé signály.	Znova upravte miesto inštalácie.
	Pohyblivý signál je snímaný senzorom (pohyb za stenou, pohyb malých predmetov a pod.)	Skontrolujte nastavenia oblasti detekcie.
Záťaž nefunguje, keď je detekovaný signál pohybu.	Rýchlosť pohybu je príliš vysoká alebo definovaná oblasť detekcie je príliš malá.	Skontrolujte nastavenia oblasti detekcie.

● Potvrďte to pri profesionálnej inštalácii.
● Z bezpečnostných dôvodov pred inštaláciou a demontážou vypnite napájanie.
● Za straty spôsobené nesprávnou obsluhou nenesie výrobca žiadnu zodpovednosť.

Zaviazali sme sa presadzovať kvalitu a spoľahlivosť produktu, avšak všetky elektronické súčiastky majú určitú pravdepodobnosť, že sa stanú neúčinnými, čo spôsobí určité problémy. Pri návrhu sme venovali pozornosť nadbytočným dizajnom a prijali bezpečnostné kvóty, aby sa predišlo problémom.
Tento návod by sa bez nášho súhlasu nemal kopírovať na žiadne iné účely.
