Dopplerový radarový snímač mikrovlnného pohybu
Doppler radarový mikrovlnný pohybový snímač je široko aplikovaný v priechode, toaletách, výťahu, domácnosti alebo iných verejných priestoroch na ochranu bezpečnosti alebo úspory energie. Platí pre niekoľko technických patentov a je ideálnou voľbou pre vaše inteligentné bývanie.
Model:PD-MV1018B
Odoslať dopyt
Dopplerový radarový snímač mikrovlnného pohybu
Zhrnutie
Jedná sa o digitálny mikrovlnný senzor HI, ktorého detekčný rozsah je 360 ° a pracovná frekvencia je 5,8 GHz. Je založený na princípe Dopplera, ktorý integruje emitovanie a prijímanie. Prijíma MCU (mikro riadiaca jednotka), ktorá výrazne zvyšuje svoju presnosť a znižuje mieru poruchy. Je jemný vzhľad a kompaktný v štruktúre. Môže byť nezávisle pripojený k záťažom alebo ľahko nainštalovaný vo vnútri osvetlenia s tienidlom tlmivou z skla alebo plastu. Všeobecne sa uplatňuje v priechode, toaletách, výťahu, domácnosti alebo iných verejných priestoroch na ochranu bezpečnosti alebo úsporu energie. Platí pre niekoľko technických patentov a je ideálnou voľbou pre vaše inteligentné bývanie.
Funkcie
1. Nepoškodenie s výťažnosťou: jeho vysielačová sila je nižšia ako 0,3 MW, čo nepoškodí ľudské telo.
2. Relaible & Stabilný výkon: Použije filtrovanie RC a digitálne filtrovanie v digitálnom spracovaní. Používa tiež technológiu Digital Zero Trigger, to znamená, že v nulovom bode bude automaticky prepojený alebo automaticky rozptýlený. Používa vysoko výkonné relé TYCO na riadenie výstupu, čo zaisťuje jeho spoľahlivý výkon. Prijíma ChIP riadenia moci, aby zaručil jeho stabilný výkon v 100-240VAC.
Špecifikácie
|
Zdroj energie: 100-240VAC Frekvencia výkonu: 50/10 Hz Menovité zaťaženie: 1100W Max.Tungsten (220-240VAC) 550 W max.fluorescent a LED (220-240VAC) 550 W max.Tungsten (100-130VAC) 275W Max.Fluorescent & LED (100-130VAC) Prenosový výkon: <0,2 MW Pracovná teplota: -15 ° C ~+70 ° C Úroveň ochrany: IP20, trieda II Nastavenie času: 8 s až 12 minút (nastaviteľné) |
Detekčný uhol: 360 ° (inštalácia stropu), 180 ° (inštalácia steny) Rozsah detekcie: 2-10 m (polomery) (nastaviteľné) 、 (Inštalácia stropu) Maximálne 25 m (polomery) (nastaviteľné) (Inštalácia steny) Light-OStrol: 2-2000Lux (nastaviteľné) Inštalácia Sit: Vnútorná, montáž stropu Systém HF: 5,8 GHz CW Electric Wave, ISM Band |
Senzor
Mikrovlnná rúra môže preniknúť do skla, plastu a dreva, takže mikrovlnný senzor môže byť nainštalovaný vo vnútri tieňa vyrobeného z určitej hrúbky skla, plastov alebo dreva. Napríklad aplikácia v osvetleniach, iba ak nadviazajte pripojenie, ako je uvedené nižšie, môžete zmeniť spoločné osvetlenia na osvetlenie automatického snímania.
Priateľské pripomenutie: Pri inštalácii dvoch alebo viacerých mikrovlnných rúok ste povinní udržať 4 metre jeden od druhého, inak rušenie medzi nimi povedie k reakcii chybovosti.

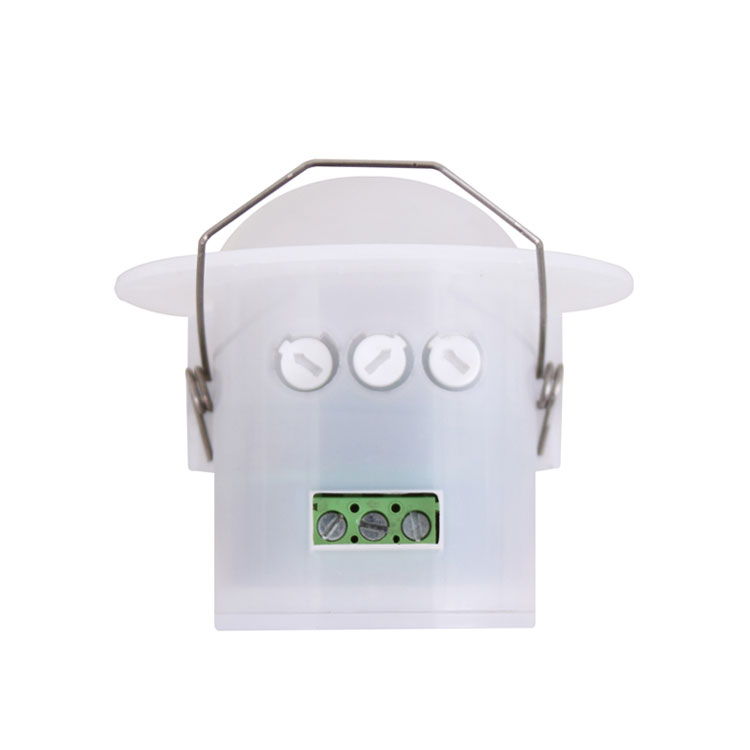

Nastavenie jeden: Potentiometer
| Nastavenie detekcie (citlivosť) | |
|
Detekčný rozsah je termín používaný na opis polomerov zhruba kruhu odlievania na zem, keď je inštalovaný vo výške 2,5 m. Aby sa gombík otočil úplne proti smeru hodinových ručičiek, je to rozsah theminimum, maximum je úplne v smere hodinových ručičiek. |
|
Poznámka:Vyššie uvedený rozsah detekcie sa získa v prípade osoby, ktorá je medzi 1,6 m ~ 1,7 m vysoký so stredným obrázkom a pohybuje sa rýchlosťou 1,0 ~ 1,5 m/s. Ak sa zmení aj postava osoby, obrázok a pohybujúca sa rýchlosť, zmení sa aj rozsah detekcie. Všimnite si:Pri použití tohto produktu upravte citlivosť (detekčný rozsah) na primeranú hodnotu, ale maximum, aby sa zabránilo abnormálnej reakcii spôsobenej ľahkou detekciou nesprávneho pohybu fúkajúcimi listami a záclonami, malými zvieratami alebo rušením elektrickej mriežky a elektrického zariadenia. Všetky vyššie uvedené povedú k reakcii chyby. Ak produkt nefunguje normálne, skúste primerane znížiť citlivosť a potom ho otestujte. Human pohyb spôsobí indukciu senzora, takže keď ste pod testovaním funkcií, nechajte indukčnú oblasť a nerobte pohyb, aby ste zabránili kontinuálnej práci senzora. Priateľské pripomenutie:Pri inštalácii dvoch alebo viacerých mikrovlnných rúok je potrebné, aby ste si dali 4 metrov od druhého, inak rušenie medzi nimi povedie k reakcii chybovosti.
|
|
| Nastavenie času | |
|
Môže byť definovaný od 8 sekúnd (otočte úplne proti smeru hodinových ručičiek) na 12 minút (otáčajte úplne v smere hodinových ručičiek). Akýkoľvek pohyb zistený pred týmto časom uplynie časovač. Je odporúčané vybrať najkratší čas na úpravu detekčného rozsahu a na vykonanie testu chôdze. |
|
Poznámka:Keď sa svetlo automaticky vypne, bude trvať 1 sekundu, kým bude senzor pripravený na detekciu iného pohybu, to znamená, iba signál detegovaný o 1 sekundy neskôr môže byť svetlo automatické. Je to hlavne pre nastavenie času oneskorenia od okamihu zisteného signálu a automatického zapnutia svetla až do automatického vypnutia svetla. Môžete definovať čas oneskorenia pre svoju praktickú potrebu. Lepšie by ste však mali lepšie znížiť čas oneskorenia kvôli úspore energie, pretože mikrovlnný senzor má funkciu nepretržitého snímania, to znamená, že akýkoľvek pohyb zistený pred uplynutím času oneskorenia znova spustí časovač a svetlo bude pokračovať iba vtedy, ak je človek v detekčnom rozsahu.
|
|
| Nastavenie kontroly svetla | |
|
Môže byť definovaný v rozsahu 2 ~ 2000 lux. Ak chcete otočiť gombík úplne proti smeru hodinových ručičiek, je asi 2 lux, plne v smere hodinových ručičiek je asi 2000 lux. Pri nastavovaní detekčnej zóny a vykonávaním testu chôdze za denného svetla by ste mali gombík úplne otočiť v smere hodinových ručičiek. |
| Poznámka:Nevypravujte tri funkčné gombíky na prebytok. Je to preto, že tri funkčné gombíky boli priamo pripojené k komponentom, v každej z troch komponentov je malá zátka, keď upravíte gombíky od začiatku do konca, nadmerné otočenie poškodí zátku ， a vedie k 360 ° nepretržitej otočeniu. Limit rozsahu úprav je 270 °, prosím, venujte pozornosť tomu. | |
Inštalácia
Vypnite napájanie.
Nastavte závitové trubice do napájacieho kábla a riadiaceho vedenia.
Pripojte napájanie a zaťaženie snímačom podľa diagramu spojenia.
Otočte gombíky na ideálne podmienky
(Definujte nastavenia podľa vyššie uvedeného spôsobu nastavenia, ktorú jedna časť spomenula.).
1 、 Nainštalovanie do hojdacieho objektu povedie k chybovej reakcii.
2 、 trasenie závesu fúkané vetrom povedie k chybovej reakcii. Vyberte vhodné miesto na inštaláciu.
3 、 Nainštalovanie tam, kde je prevádzka zaneprázdnená, povedie k reakcii chyby.
4 、 Sparks produkované niektorým zariadením v okolí povedú k reakcii chybovosti.
Porucha
| Porucha | Zlyhanie | Riešenie |
| Zaťaženie nefunguje. | Light-illuminácia je nastavená nesprávne. | Upravte nastavenie zaťaženia. |
| Zaťaženie je zlomené. | Zmeňte zaťaženie. | |
| Sila je vypnutá. | Zapnite si napájanie. | |
| Zaťaženie funguje stále. | V oblasti detekcie je kontinuálny signál. | Skontrolujte nastavenia detekčnej oblasti. |
| Zaťaženie funguje, keď sa nezistí žiadny pohybový signál. | Lampa nie je nainštalovaná dobre, aby senzor nezistil spoľahlivé signály. | Znovu upravte miesto inštalácie. |
| Pohybujúci sa signál je detegovaný senzorom (pohyb za stenou, pohyb malých predmetov atď.) | Skontrolujte nastavenia detekčnej oblasti. | |
| Zaťaženie nefunguje, keď sa zistí signál pohybu. | Rýchlosť pohybu je príliš rýchla alebo definovaná detekčná oblasť je príliš malá. | Skontrolujte nastavenia detekčnej oblasti. |
● Potvrďte s prefessionálnou inštaláciou.
● Na bezpečnostné účely pred inštaláciou a odstraňovaním prerušte napájanie.
● Akékoľvek straty spôsobené nesprávnou prevádzkou, výrobca nevykonáva žiadnu zodpovednosť.
Zaviazali sme sa podporovať kvalitu a spoľahlivosť produktu, ale všetci elektronici, ktorí majú určité pravdepodobnosti, aby sa stali neúčinnými, čo spôsobí určité problémy. Keď sme navrhovali, venovali sme pozornosť redundantným návrhom a prijali sme bezpečnostnú kvótu, aby sme sa vyhli akejkoľvek ťažkostiam.
Táto inštrukcia, bez nášho súhlasu, by sa nemala kopírovať na žiadne iné účely.
