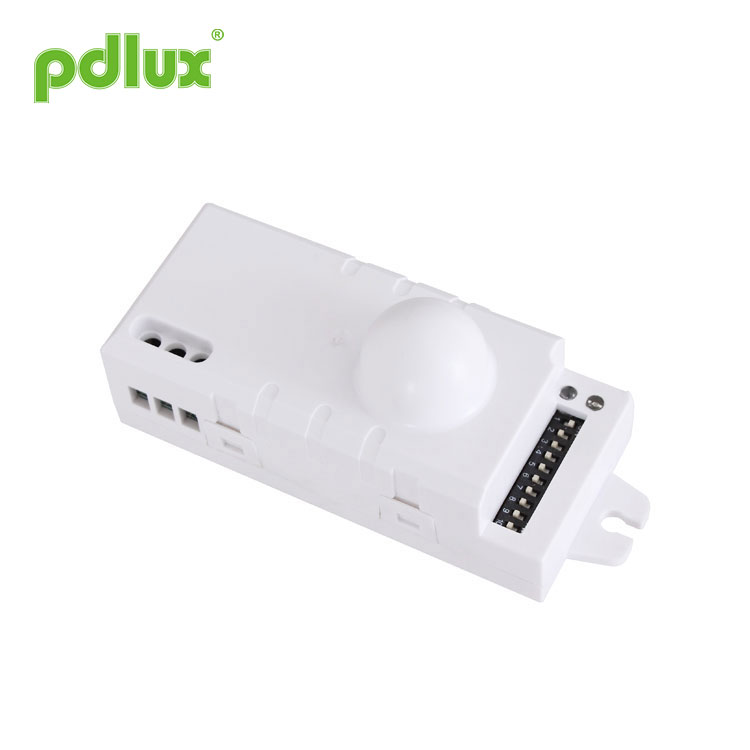

Dopplerovský radarový pohybový senzor

Dopplerovský radarový pohybový senzor môže byť inštalovaný vo vnútri výrobku, ktorý je vyrobený zo skla a plastu, pretože tieto materiály majú malý vplyv na mikrovlny. Pripojte produkt, ako je znázornené nižšie; môžete zmeniť bežné svetlo na automatické svetlo.

Model:PD-MV1007

Odoslať dopyt

Dopplerovský radarový pohybový senzor

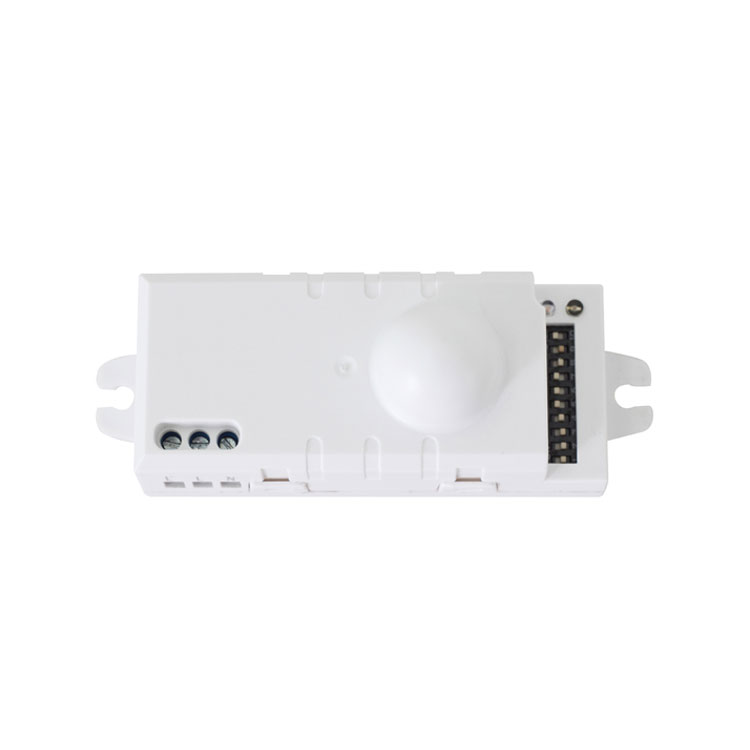

Vzhľad a veľkosť

technické údaje

Napájanie: 90-240V/AC Frekvencia napájania: 50/60Hz Vysielací výkon: <0,2mW Menovité zaťaženie: 1200W/5A,Max,volfrám(cosφ=1)(220-240V/AC) 300W/2,5A,Max,fluorescenčné (cosφ=0,5)(220-240V/AC) 600W/5A,Max,volfrám(cosφ=1)(100-130V/AC) 150W/2,5A,Max,fluorescenčné (cosφ=0,5)(100-130V/AC)	Montáž na miesto: v interiéri, montáž na strop HF systém: 5,8 GHz CW elektrická vlna, pásmo ISM Pracovná teplota: -15°C~+70°C Detekčný uhol: 360° Rozsah detekcie: 2m-5m-8m-10m (polomery) (nastaviteľné) Nastavenie času: 6s-1min-3min-5min-10min-15min (nastaviteľné) Ovládanie svetla: <10LUX-100LUX-300LUX-2000LUX (nastaviteľné) Príkon: cca 0,5W
POZNÁMKA:vysokofrekvenčný výkon tohto snímača je <0,2 mW- čo je len jedna 5000-ka vysielacieho výkonu mobilného telefónu alebo výkonu mikrovlnnej rúry.

Informácie zo snímača

Využitie poľa a úvod

PD-MV1007 je snímač pohybujúceho sa objektu, ktorý dokáže detekovať rozsah 360° a jeho pracovná frekvencia je 5,8G. Výhodou tohto produktu je stabilný pracovný stav (stabilná pracovná teplota: -15°C~+70°C), PD- MV1007 využíva mikrovlnný senzor (vysokofrekvenčný výstup <0,2 mW), takže je bezpečný a funguje lepšie ako infračervený senzor

Môže byť inštalovaný vo vnútri výrobku, ktorý je vyrobený zo skla a plastu, pretože tieto materiály majú malý vplyv na mikrovlnnú rúru. Pripojte produkt, ako je znázornené nižšie; môžete zmeniť bežné svetlo na automatické svetlo.

Tento produkt je možné použiť vo viacerých oblastiach ako vyššie uvedené príklady.
Môžete tiež nainštalovať PD-MV1007 do stropu priamo na ovládanie uličky. Nie je problém

Tento produkt na vás bude verne čakať. Automaticky sa zapne svetlo, keď prejdete okolo, a automaticky sa vypne, keď odídete. Čas oneskorenia zatvárania môžete nastaviť tak, aby vyhovoval vašim potrebám. Môžete napríklad nastaviť posuvný ovládač TIME tak, aby ste zvolili čas oneskorenia 6 sekúnd až 15 minút, keď si myslíte, že sa vrátite o 15 minút. Posuvný ovládač TIME je nasledovný (po úprave testovacieho času sa držte ďalej od detekčnej zóny alebo že detekčný čas bude nepresný, keď produkt opäť zaznamená akýkoľvek pohybujúci sa objekt).

Nastavenie parametrov
Zobrazená ako tabuľka nižšie: Nastavením S1, S2, S3, S4, S5 nastavíte čas oneskorenia produktov, nastavením S6, S7 nastavíte rozsah detekcie produktov, nastavením S8, S9, S10 nastavíte svetlo -kontrola produktov.

Ak chcete, aby PD-MV1007 detegoval malú zónu, stačí nastaviť snímací posuvný ovládač SENS na rozsah, ktorý potrebujete (možno budete musieť nastaviť niekoľko krát, kým si myslíte, že je to vhodné). Ak chcete, aby svetlo mohlo byť zapnuté, keď je jas podľa okolností pod určitou hodnotou, môžete jednoducho nastaviť posuvný ovládač LUX (Posuvný ovládač pracovného jasu) na výber hodnoty jasu (možno budete musieť niekoľkokrát upraviť, kým si myslíte, že je to vhodné).

Nastavenie času
Svetlo je možné nastaviť tak, aby svietilo na ľubovoľnú dobu medzi cca. 6 sekúnd a maximálne 15 minút. Akýkoľvek pohyb zaznamenaný pred uplynutím tohto času znova spustí časovač. Odporúča sa zvoliť najkratší čas na nastavenie detekčnej zóny a na vykonanie testu chôdze. Potiahnite spínač do polohy ON ako "1", potiahnite vypínač do polohy OFF ako "0", umiestnenie prepínača a rozsah detekcie zodpovedajúceho tabuľka je nasledovná:

Nastavenie rozsahu detekcie (citlivosť)
Detekčný rozsah je termín používaný na opis polomerov viac-menej kruhovej detekčnej zóny vytvorenej na zemi po namontovaní senzorového svetla vo výške 2,5 m, potiahnutím spínača do polohy ON ako "1", potiahnutím spínača do polohy OFF polohu ako "0", umiestnenie spínača a rozsah detekcie zodpovedajúcej tabuľky sú nasledovné:

POZOR:Pri používaní tohto produktu nastavte citlivosť na vhodnú polohu, ktorú potrebujete, nenastavujte citlivosť na maximum, aby ste predišli normálnemu fungovaniu produktu spôsobeného nesprávnym pohybom. Pretože je citlivosť príliš vysoká, ľahko zistite nesprávny pohyb vietor fúkajúci lístie a záclony, malé zvieratá a nesprávny pohyb v dôsledku rušenia elektrickej siete a elektrických zariadení. Všetky tie vedú, že produkt nefunguje
normálne!

Keď produkt nefunguje normálne, skúste vhodne znížiť citlivosť a potom ho otestujte.

Riešenia zabraňujúce pulznému rušeniu napájacej siete produkty:
Vzhľadom na rozdiel medzi regionálnymi rušivými silovými sieťami je pulz rušenia neistý, preto sa používateľovi neodporúča pri používaní nastavovať citlivosť na maximum.
Návrh: Nainštalujte a nastavte citlivosť vo vhodnej vzdialenosti pomocou, nenastavujte maximálnu citlivosť, aby ste predišli nesprávnej prevádzke.

Nastavenie ovládania svetla
Zvolený prah svetelnej odozvy môže byť nekonečne od cca. 10-2000lux, potiahnite vypínač do polohy ON ako "1", potiahnite vypínač do polohy OFF ako "0", umiestnenie vypínača a rozsah detekcie zodpovedajúcej tabuľky sú nasledovné:

Riešenie problémov

Chyba	Príčina poruchy	Riešenie
Zaťaženie nefunguje.	Osvetlenie je nesprávne nastavené.	Upravte nastavenie záťaže.
	Náklad je zlomený.	Zmeňte záťaž.
	Napájanie je vypnuté.	Zapnite napájanie.
Záťaž funguje neustále.	V oblasti detekcie je nepretržitý signál.	Skontrolujte nastavenia oblasti detekcie.
Záťaž funguje, keď nie je detekovaný žiadny pohybový signál.	Lampa nie je správne nainštalovaná, takže snímač nedokáže detekovať spoľahlivé signály.	Znova upravte miesto inštalácie.
	Pohyblivý signál je snímaný senzorom (pohyb za stenou, pohyb malých predmetov a pod.)	Skontrolujte nastavenia oblasti detekcie.
Záťaž nefunguje, keď je detekovaný signál pohybu.	Rýchlosť pohybu je príliš vysoká alebo definovaná oblasť detekcie je príliš malá.	Skontrolujte nastavenia oblasti detekcie.

Ak chcete použiť PD-MV1007 ako jeden, môžete si tiež objednať plášť, ktorý je špeciálne vyrobený pre produkt, do ktorého sa má nainštalovať, alebo si môžete priamo vybrať produkt PD-MV10070-A. Stupeň ochrany PD-MV1007-A je IP55, takže PD-MV1007-A je lepší ako PD-MV1007 s vyššou vodotesnosťou.

Miesta aplikácie (Vybrané podľa potreby zákazníka.)

1. Inštalácia do hojdacieho objektu povedie k nesprávnej prevádzke.
2. Chvenie závesu, ktoré fúka vietor, povedie k nesprávnemu fungovaniu, vyberte si vhodné miesto inštalácie.

3. Inštalácia na mieste, kde je rušná doprava, povedie k nesprávnej prevádzke.
4. Ak sa v blízkosti vyskytnú iskry produkované niektorým zariadením, dôjde k nesprávnemu fungovaniu.

Detekčná vzdialenosť sa môže znásobiť pre odraz na mikrovlnnom elektromagnetickom poli od kovových alebo sklenených materiálov.
Znížte teda citlivosť, aby ste dosiahli vhodnú detekčnú vzdialenosť. Nikdy neotáčajte ovládač SENS na maximálnu hodnotu, aby ste predišli detekcii chyby. Aj okolité prostredie povedie k chybovej akcii, napr. prechádzajúce autá alebo blúdiace predmety spôsobené vetrom. Produkty by mali byť inštalované viac ako 4 metre jeden od druhého, inak rušenie medzi nimi spôsobí chybovú akciu.

Slúži hlavne na nastavenie doby oneskorenia od okamihu detekcie signálu a automatického zapnutia svetla až po automatické vypnutie svetla.
Čas oneskorenia môžete definovať podľa svojich praktických potrieb. Ale radšej znížte čas oneskorenia kvôli úspore energie, pretože mikrovlnný senzor má funkciu nepretržitého snímania, to znamená, že každý pohyb zaznamenaný pred uplynutím času oneskorenia znova spustí časovač a svetlo zostane svietiť. iba ak je v dosahu detekcie človek.

Zaviazali sme sa podporovať kvalitu a spoľahlivosť produktu, avšak všetky elektronické komponenty majú určitú pravdepodobnosť, že sa stanú neúčinnými, čo spôsobí určité problémy. Pri navrhovaní sme venovali pozornosť nadbytočným dizajnom a prijali bezpečnostné kvóty, aby sme sa vyhli problémom.

Tento návod by sa bez nášho súhlasu nemal kopírovať na žiadne iné účely.
