Dopplerov radarový senzor
Dopplerovský radarový senzor dokáže preniknúť do skla, plastu a dreva, preto je možné mikrovlnný senzor nainštalovať do tienidla vyrobeného z určitej hrúbky skla, plastu alebo dreva. Napríklad aplikácia v osvetlení, iba ak vykonáte pripojenie ako je uvedené nižšie, môžete zmeniť bežné osvetlenie na osvetlenie s automatickým snímaním.

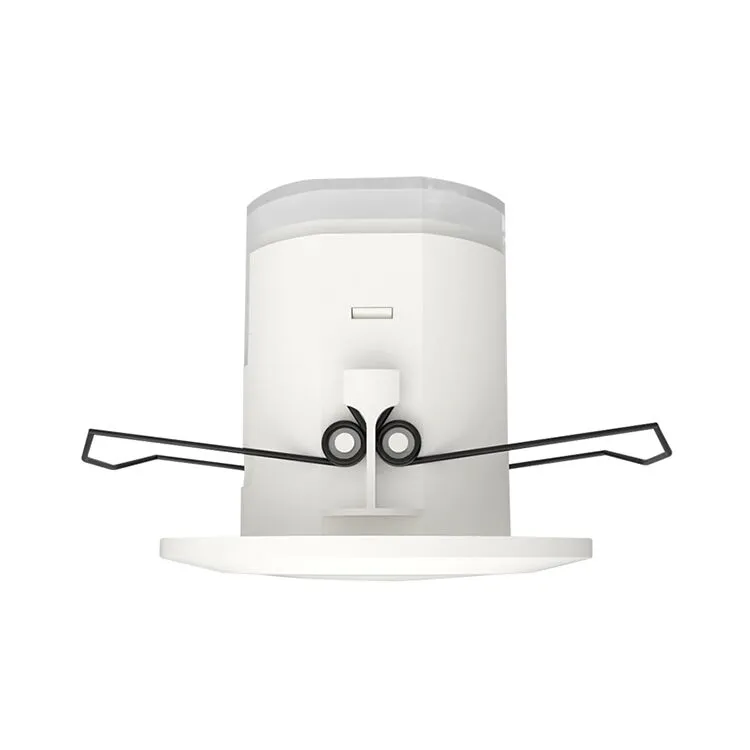

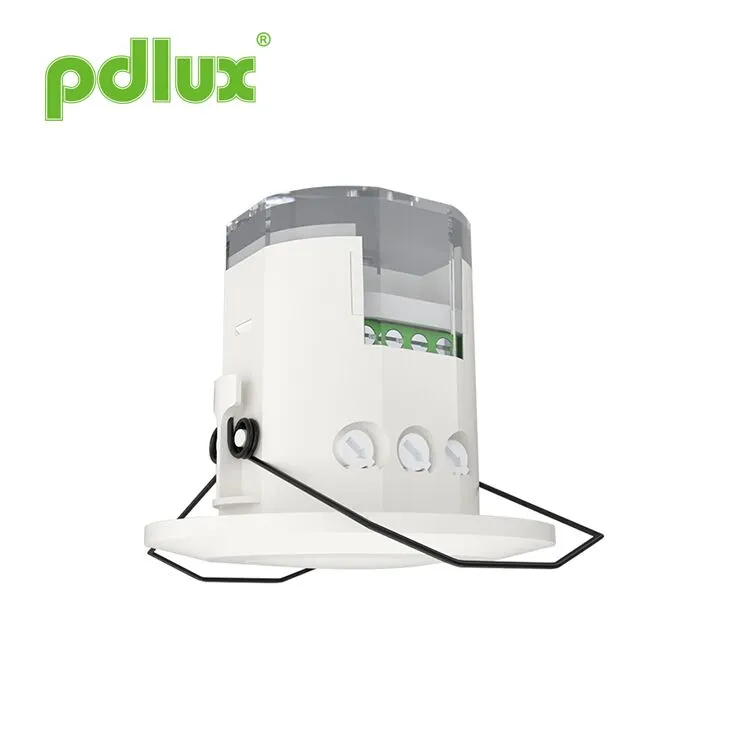

Model:PD-MV1018A
Odoslať dopyt
Zhrnutie
Ide o vysoko presný digitálny mikrovlnný senzor, ktorého rozsah detekcie je 360° a pracovná frekvencia je 5,8 GHz. Je založený na Dopplerovom princípe, ktorý integruje vysielanie a prijímanie. Prijíma MCU (Micro Control Unit), ktorý výrazne zvyšuje jeho presnosť a znižuje chybovosť. Má jemný vzhľad a kompaktnú štruktúru. Môže byť nezávisle pripojený k záťaži alebo ľahko inštalovaný vo vnútri osvetlenia s tienidlom zo skla alebo plastu. Je široko používaný v priechodoch, toaletách, výťahoch, domácnostiach alebo iných verejných priestoroch na ochranu bezpečnosti alebo úsporu energie. Má niekoľko technických patentov a je dokonalou voľbou pre vaše inteligentné bývanie.
Vlastnosti
1. Nežiarenie: výkon jeho vysielača je nižší ako 0,3 mW, čo nepoškodzuje ľudské telo.
2. Spoľahlivý a stabilný výkon: používa RC filtrovanie a digitálne filtrovanie v digitálnom spracovaní. Využíva tiež technológiu digitálneho nulového spúšťania, to znamená, že v nulovom bode sa automaticky pripojí alebo odpojí. Na riadenie výstupu používa vysokovýkonné relé Tyco, čo zaisťuje jeho spoľahlivý výkon. Prijíma čip na správu napájania, aby zaručil stabilný výkon v 100-240VAC.
technické údaje
|
Napájanie: 100-240VAC Frekvencia napájania: 50/60Hz Menovité zaťaženie: 1600W Max.volfrám (220-240VAC) 400W Max. žiarivka a LED (220-240VAC) 1000W Max. volfrám (100-130VAC) 250W Max. žiarivka a LED (100-130VAC) Vysielací výkon: <0,2mW Pracovná teplota: -15°C~+70°C |
Stupeň ochrany: IP20, trieda II Nastavenie času: 8 sekúnd až 12 minút (nastaviteľné) Detekčný uhol: 360° Detekčný rozsah: 2-10 m (polomery) (nastaviteľné) Ovládanie svetla: 2-2000LUX (nastaviteľné) Montáž na miesto: v interiéri, montáž na strop HF systém: 5,8 GHz CW elektrická vlna, pásmo ISM |

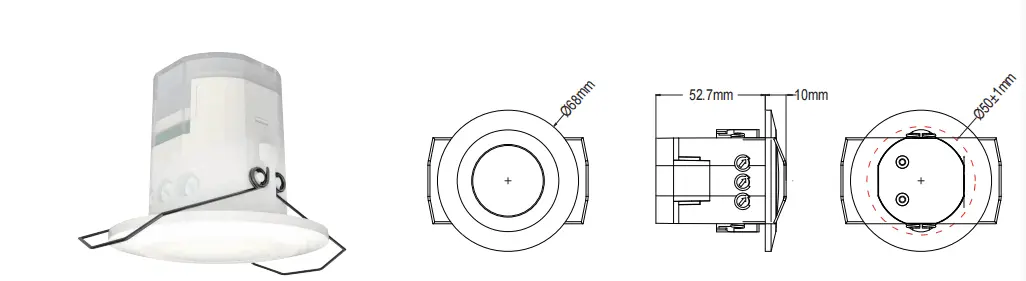

Informácie zo snímača
Aplikácie
Mikrovlnná rúra môže preniknúť do skla, plastu a dreva, preto je možné mikrovlnný senzor nainštalovať do tienidla vyrobeného z určitej hrúbky skla, plastu alebo dreva. Napríklad aplikácia v osvetlení, iba ak vykonáte pripojenie ako je uvedené nižšie, môžete zmeniť bežné osvetlenie na osvetlenie s automatickým snímaním.
Môžete nainštalovať jeden alebo viac do stropu alebo podlahy na ovládanie celého priechodu.
Priateľské pripomenutie: pri spoločnej inštalácii dvoch alebo viacerých mikrovĺn musíte dodržať 4 metre od seba, inak rušenie medzi nimi povedie k chybovej reakcii.
Spôsob nastavenia jeden: potenciometer
| Nastavenie rozsahu detekcie (citlivosť) | |
|
Detekčný rozsah je termín používaný na opis polomerov zhruba kruhového odliatku na zemi pri inštalácii vo výške 2,5 m. Otočenie gombíka úplne proti smeru hodinových ručičiek je minimálny rozsah, úplne v smere hodinových ručičiek je maximálny. |
|
Poznámka: vyššie uvedený rozsah detekcie sa získa v prípade osoby, ktorá je vysoká 1,6 m až 1,7 m strednej postavy a pohybuje sa rýchlosťou 1,0 až 1,5 m/s. ak sa zmení postava, postava a rýchlosť pohybu osoby, zmení sa aj rozsah detekcie.
Upozornenie: pri používaní tohto produktu nastavte citlivosť (detekčný rozsah) na vhodnú hodnotu, ale na maximum, aby ste predišli abnormálnej reakcii spôsobenej ľahkou detekciou nesprávneho pohybu fúkajúcimi listami a závesmi, malými zvieratami alebo interferenciou napájania siete a elektrických zariadení. Všetko vyššie uvedené povedie k chybovej reakcii. Keď produkt nefunguje normálne, skúste primerane znížiť citlivosť a potom ho otestujte. Ľudský pohyb spôsobí indukciu snímača, takže pri testovaní funkcie opustite oblasť indukcie a nerobte pohyb, aby ste zabránili snímač nepretržite pracuje.
Priateľské pripomenutie: pri spoločnej inštalácii dvoch alebo viacerých mikrovĺn musíte dodržať 4 metre od seba, inak rušenie medzi nimi povedie k chybovej reakcii.
|
|
| Nastavenie času | |
|
Môže byť definovaný od 8 sekúnd (úplné otočenie proti smeru hodinových ručičiek) do 12 minút (úplné otočenie v smere hodinových ručičiek). Akýkoľvek pohyb zaznamenaný pred uplynutím tohto času znova spustí časovač. Odporúča sa zvoliť najkratší čas na nastavenie rozsahu detekcie a na vykonanie testu chôdze. |
|
POZNÁMKA: Keď sa svetlo automaticky vypne, bude trvať 1 sekundu, kým bude senzor pripravený detegovať ďalší pohyb, to znamená, že svetlo sa môže automaticky rozsvietiť iba signál detekovaný o 1 sekundu neskôr. Slúži hlavne na nastavenie doby oneskorenia od okamihu detekcie signálu a automatického zapnutia svetla až po automatické vypnutie svetla. Čas oneskorenia môžete definovať podľa svojich praktických potrieb. Ale radšej znížte čas oneskorenia kvôli úspore energie, pretože mikrovlnný senzor má funkciu nepretržitého snímania, to znamená, že každý pohyb zaznamenaný pred uplynutím času oneskorenia znova spustí časovač a svetlo zostane svietiť. iba ak je v dosahu detekcie človek.
|
|
| Nastavenie ovládania svetla | |
|
Dá sa definovať v rozsahu 2~2000 LUX. Úplné otočenie gombíka proti smeru hodinových ručičiek je asi 2 lux, úplné otočenie v smere hodinových ručičiek je asi 2000 lux. Pri nastavovaní detekčnej zóny a vykonávaní testu chôdze pri dennom svetle by ste mali otáčať gombíkom úplne v smere hodinových ručičiek. |
| Poznámka: Nenastavujte tri funkčné gombíky príliš. Je to preto, že tri funkčné gombíky boli pripojené ku komponentom priamo, v každom z troch komponentov je malá zarážka, keď nastavíte gombíky od začiatku do konca, nadmerné otáčanie poškodí zarážku，a vedie k 360° nonstop sa otáčať. Limit nastavenia je 270°, venujte prosím tomuto pozornosť. | |
Inštalácia
Vypnite napájanie.
Vložte závitové rúrky do napájacieho kábla a ovládacieho vedenia.
Pripojte napájanie a záťaž k snímaču podľa schémy zapojenia.
Otočte gombíky na ideálne podmienky
(Prosím, definujte nastavenia podľa vyššie uvedenej časti NASTAVOVACÍ SPÔSOB ONE.).
1、Inštalácia na hojdacom objekte povedie k chybovej reakcii.
2、Chvejúci sa záves fúkaný vetrom povedie k chybovej reakcii. Vyberte si vhodné miesto na inštaláciu.
3、Inštalácia tam, kde je rušná prevádzka, povedie k chybovej reakcii.
4、Iskry produkované niektorým zariadením v okolí budú viesť k chybovej reakcii.
Porucha a riešenie
| Chyba | Príčina poruchy | Riešenie |
| Zaťaženie nefunguje. | Osvetlenie je nesprávne nastavené. | Upravte nastavenie záťaže. |
| Náklad je zlomený. | Zmeňte záťaž. | |
| Napájanie je vypnuté. | Zapnite napájanie. | |
| Záťaž funguje neustále. | V oblasti detekcie je nepretržitý signál. | Skontrolujte nastavenia oblasti detekcie. |
| Záťaž funguje, keď nie je detekovaný žiadny pohybový signál. | Lampa nie je správne nainštalovaná, takže snímač nedokáže detekovať spoľahlivé signály. | Znova upravte miesto inštalácie. |
| Pohyblivý signál je snímaný senzorom (pohyb za stenou, pohyb malých predmetov a pod.) | Skontrolujte nastavenia oblasti detekcie. | |
| Záťaž nefunguje, keď je detekovaný signál pohybu. | Rýchlosť pohybu je príliš vysoká alebo definovaná oblasť detekcie je príliš malá. | Skontrolujte nastavenia oblasti detekcie. |
● Potvrďte to pri profesionálnej inštalácii.
● Z bezpečnostných dôvodov pred inštaláciou a demontážou vypnite napájanie.
● Za straty spôsobené nesprávnou obsluhou nenesie výrobca žiadnu zodpovednosť.
Zaviazali sme sa presadzovať kvalitu a spoľahlivosť produktu, avšak všetky elektronické súčiastky majú určitú pravdepodobnosť, že sa stanú neúčinnými, čo spôsobí určité problémy. Pri návrhu sme venovali pozornosť nadbytočným dizajnom a prijali bezpečnostné kvóty, aby sa predišlo problémom.
Tento návod by sa bez nášho súhlasu nemal kopírovať na žiadne iné účely.
