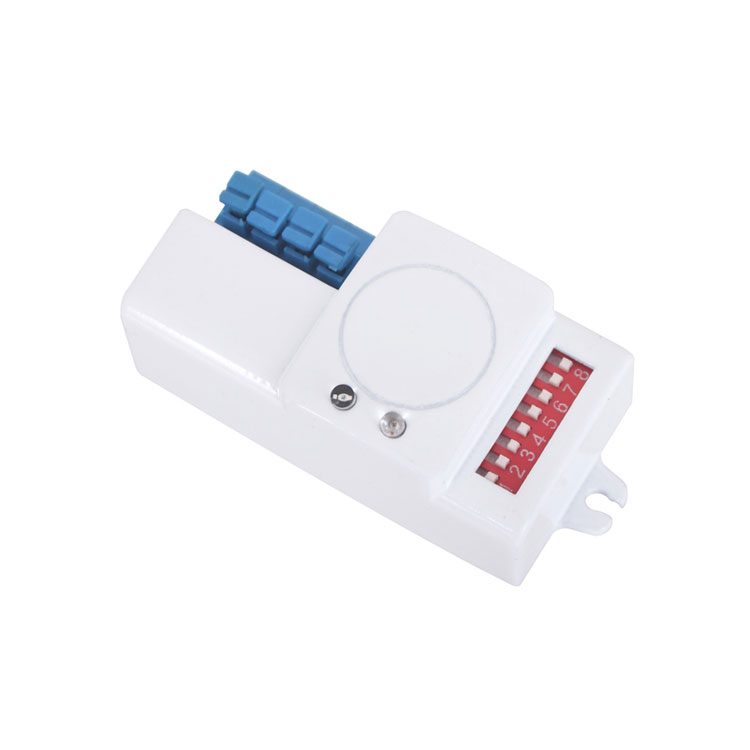

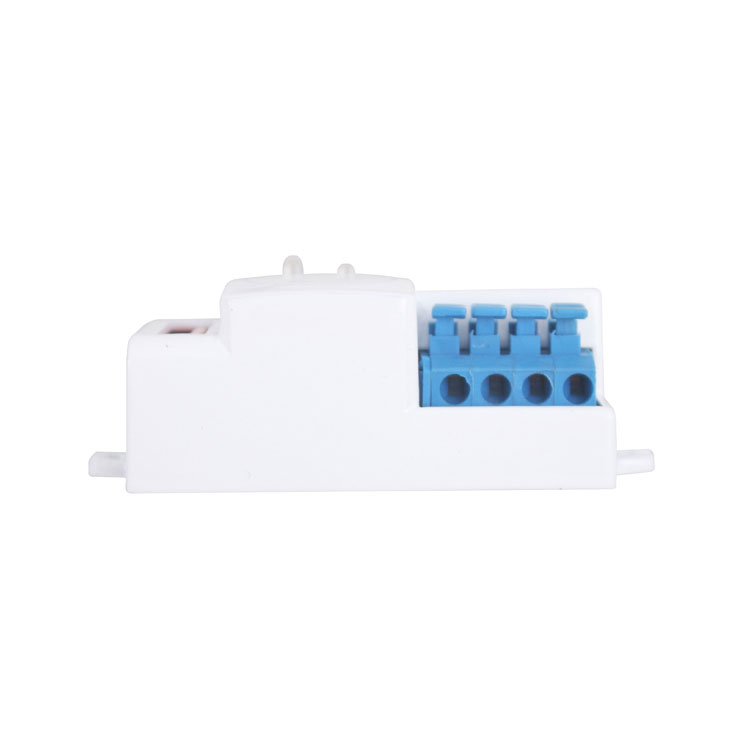

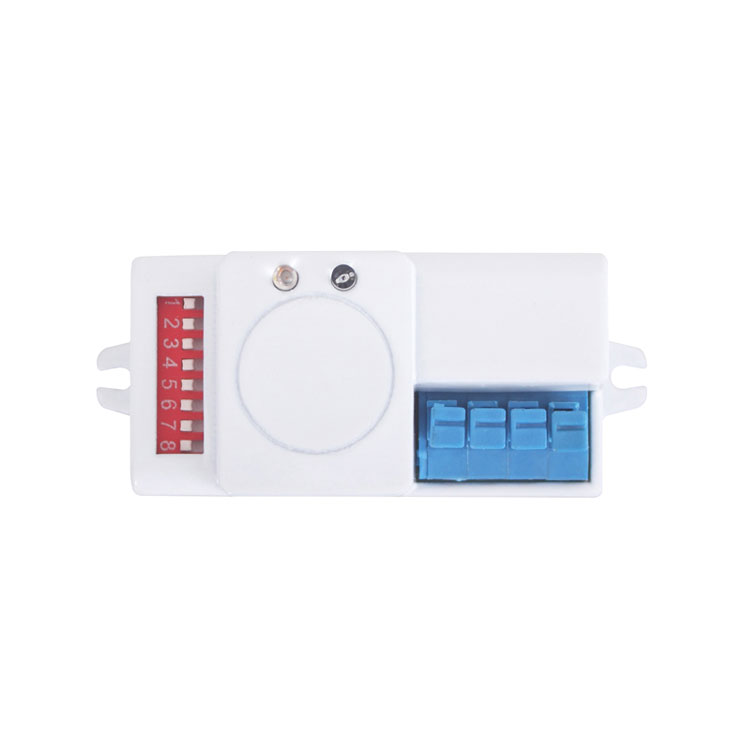

Pásový mikrovlnný senzor KA

KA Band Microwave Sensor je vysoko presný digitálny mikrovlnný senzor, ktorého rozsah detekcie je 360° a pracovná frekvencia je 5,8 GHz. Je založený na Dopplerovom princípe, ktorý integruje vysielanie a prijímanie. Prijíma MCU (Micro Control Unit), ktorý výrazne zvyšuje jeho presnosť a znižuje chybovosť. Má jemný vzhľad a kompaktnú štruktúru.

Model:PD-MV1021

Odoslať dopyt

Pásový mikrovlnný senzor KA

Zhrnutie
Ide o vysoko presný digitálny mikrovlnný senzor, ktorého rozsah detekcie je 360° a pracovná frekvencia je 5,8 GHz. Je založený na Dopplerovom princípe, ktorý integruje vysielanie a prijímanie. Prijíma MCU (Micro Control Unit), ktorý výrazne zvyšuje jeho presnosť a znižuje chybovosť. Má jemný vzhľad a kompaktnú štruktúru. Môže byť nezávisle pripojený k záťaži alebo ľahko inštalovaný vo vnútri osvetlenia s tienidlom zo skla alebo plastu. Je široko používaný v priechodoch, toaletách, výťahoch, domácnostiach alebo iných verejných priestoroch na ochranu bezpečnosti alebo úsporu energie. Má niekoľko technických patentov a je dokonalou voľbou pre vaše inteligentné bývanie.

technické údaje

Napájanie: 220-240V/AC
Frekvencia napájania: 50Hz
Vysielací výkon: <0,2mW
HF systém: 5,8 GHz CW elektrická vlna, pásmo ISM
Menovité zaťaženie:
1200W/5A,Max,volfrám(cosφ=1)(220-240V/AC)
300W/2,5A,Max,fluorescenčné (cosφ=0,5)(220-240V/AC)

Detekčný uhol: 360°
Detekčný rozsah: 2-10 m (polomery) (nastaviteľné)
Nastavenie času: 5 s ± 1 s - 30 min ± 1 min (nastaviteľné)
Ovládanie svetla: <5LUX-2000LUX (nastaviteľné)
Montáž na miesto: v interiéri, montáž na strop
Pracovná teplota: -15°C~+70°C
Príkon: cca 0,5W

Informácie zo snímača

Aplikácie

Mikrovlnná rúra môže preniknúť do skla, plastu a dreva, preto je možné mikrovlnný senzor nainštalovať do tienidla vyrobeného z určitej hrúbky skla, plastu alebo dreva. Napríklad aplikácia v osvetlení, iba ak vykonáte pripojenie ako je uvedené nižšie, môžete zmeniť bežné osvetlenie na osvetlenie s automatickým snímaním.

< Pripojte N, L k napájaniu; Pripojte N, L k záťaži. >

Vyššie uvedená aplikácia vo vnútri svietidiel je jedným z viacerých praktických využití. Môžete tiež nainštalovať jeden alebo viac do stropu alebo podlahy na ovládanie celého priechodu.
Priateľské pripomenutie: pri spoločnej inštalácii dvoch alebo viacerých mikrovĺn musíte dodržať 4 metre od seba, inak rušenie medzi nimi povedie k chybovej reakcii.

Spôsob nastavenia jeden: prepínač DIP
Ako je znázornené nižšie, pomocou S1,S2 nastavte rozsah detekcie, S3,S4,S5 čas oneskorenia, S6,S7,S8 hodnotu ovládania svetla. Úprava hodnôt môže chvíľu trvať, kým uspokoja vašu potrebu.

(1) Nastavenie rozsahu detekcie (citlivosť) Detekčný rozsah je termín používaný na opis polomerov zhruba kruhového odliatku na zemi pri inštalácii vo výške 2,5 m. Pre nastavenie prepínača do polohy ON je „1“, pre nastavenie OFF je „0“. Prečítajte si vpravo zobrazenú zodpovedajúcu tabuľku polohy spínača k rozsahu detekcie.
Upozornenie:pri používaní tohto produktu nastavte citlivosť (detekčný rozsah) na vhodnú hodnotu, ale na maximum, aby ste sa vyhli abnormálnej reakcii spôsobenej jednoduchou detekciou nesprávneho pohybu fúkajúcim lístím a závesmi, malými zvieratami alebo rušením elektrickej siete a elektrické zariadenie. Všetko vyššie uvedené povedie k chybovej reakcii. Keď produkt nefunguje normálne, skúste vhodne znížiť citlivosť a potom ho otestujte. Ľudský pohyb spôsobí indukciu snímača, takže pri testovaní funkcie opustite oblasť indukcie a nerobte pohyb, aby ste zabránili nepretržitej činnosti snímača. Priateľské pripomenutie:pri spoločnej inštalácii dvoch alebo viacerých mikrovĺn musíte dodržať 4 metre od seba, inak rušenie medzi nimi povedie k chybovej reakcii.
(2)Nastavenie času Môže byť definovaný od 5 sekúnd do 30 minút. Akýkoľvek pohyb zaznamenaný pred uplynutím tohto času znova spustí časovač. Odporúča sa vybrať najkratší čas na nastavenie rozsahu detekcie a na vykonanie testu chôdze. Pre nastavenie prepínača do polohy ON je „1“, pre nastavenie OFF je „0“. Prečítajte si vpravo zobrazenú zodpovedajúcu tabuľku polohy spínača k dobe oneskorenia.
Slúži hlavne na nastavenie doby oneskorenia od okamihu detekcie signálu a automatického zapnutia svetla až po automatické vypnutie svetla. Čas oneskorenia môžete definovať podľa svojich praktických potrieb. Ale radšej znížte čas oneskorenia kvôli úspore energie, pretože mikrovlnný senzor má funkciu nepretržitého snímania, to znamená, že každý pohyb zaznamenaný pred uplynutím času oneskorenia znova spustí časovač a svetlo zostane svietiť. iba ak je v dosahu detekcie človek.
(1)Nastavenie ovládania svetla Dá sa definovať v rozsahu <5~2000 LUX. Pre nastavenie prepínača do polohy ON je „1“, pre nastavenie OFF je „0“. Prečítajte si vpravo zobrazenú zodpovedajúcu tabuľku polohy spínača k hodnote ovládania svetla.

1、Inštalácia na hojdacom objekte povedie k chybovej reakcii.
2、Chvejúci sa záves fúkaný vetrom povedie k chybovej reakcii. Vyberte si vhodné miesto na inštaláciu.
3、Inštalácia tam, kde je rušná prevádzka, povedie k chybovej reakcii.
4、Iskry produkované niektorým zariadením v okolí budú viesť k chybovej reakcii.

Porucha a riešenie

Chyba	Príčina poruchy	Riešenie
Zaťaženie nefunguje.	Osvetlenie je nesprávne nastavené.	Upravte nastavenie záťaže.
	Náklad je zlomený.	Zmeňte záťaž.
	Napájanie je vypnuté.	Zapnite napájanie.
Záťaž funguje neustále.	V oblasti detekcie je nepretržitý signál.	Skontrolujte nastavenia oblasti detekcie.
Záťaž funguje, keď nie je detekovaný žiadny pohybový signál.	Lampa nie je správne nainštalovaná, takže snímač nedokáže detekovať spoľahlivé signály.	Znova upravte miesto inštalácie.
	Pohyblivý signál je snímaný senzorom (pohyb za stenou, pohyb malých predmetov a pod.)	Skontrolujte nastavenia oblasti detekcie.
Záťaž nefunguje, keď je detekovaný signál pohybu.	Rýchlosť pohybu je príliš vysoká alebo definovaná oblasť detekcie je príliš malá.	Skontrolujte nastavenia oblasti detekcie.

● Potvrďte to pri profesionálnej inštalácii.
● Z bezpečnostných dôvodov pred inštaláciou a demontážou vypnite napájanie.
● Za straty spôsobené nesprávnou obsluhou nenesie výrobca žiadnu zodpovednosť.

Zaviazali sme sa presadzovať kvalitu a spoľahlivosť produktu, avšak všetky elektronické súčiastky majú určitú pravdepodobnosť, že sa stanú neúčinnými, čo spôsobí určité problémy. Pri návrhu sme venovali pozornosť nadbytočným dizajnom a prijali bezpečnostné kvóty, aby sa predišlo problémom.
Tento návod by sa bez nášho súhlasu nemal kopírovať na žiadne iné účely.
