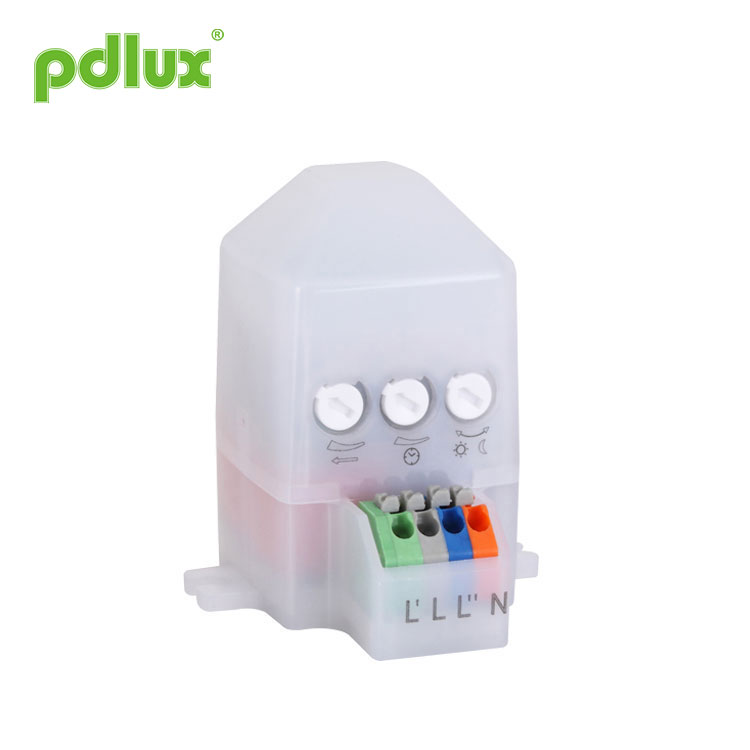

Mikrovlnný detektor pohybu
Mikrovlnný detektor pohybu je vysoko presný digitálny mikrovlnný senzor, ktorého rozsah detekcie je 360° a pracovná frekvencia je 5,8 GHz. Je založený na Dopplerovom princípe, ktorý integruje vysielanie a prijímanie. Prijíma MCU (Micro Control Unit), ktorý výrazne zvyšuje jeho presnosť a znižuje chybovosť. Má jemný vzhľad a kompaktnú štruktúru.
Model:PD-MV1017A
Odoslať dopyt
Zhrnutie
Ide o vysoko presný digitálny mikrovlnný senzor, ktorého rozsah detekcie je 360° a pracovná frekvencia je 5,8 GHz. Je založený na Dopplerovom princípe, ktorý integruje vysielanie a prijímanie. Prijíma MCU (Micro Control Unit), ktorý výrazne zvyšuje jeho presnosť a znižuje chybovosť. Má jemný vzhľad a kompaktnú štruktúrukultúru. Môže byť nezávisle pripojený k záťaži alebo ľahko inštalovaný vo vnútri osvetlenia s tienidlom zo skla alebo plastu. Je široko používaný v priechodoch, toaletách, výťahoch, domácnostiach alebo iných verejných priestoroch na ochranu bezpečnosti alebo úsporu energie. Má niekoľko technických patentov a je dokonalou voľbou pre vaše inteligentné bývanie.
|
EN 61058-1:2002+A2:2008 EN 50317:2002 EN 301 489-1 V1.8.1 (2008-04) EN 301 489-3 V1.4.1 (2002-08) EN 300 440-1 V1.5.1 (2009-03) EN 300 440-2 V1.3.1 (2009-03) |
Vlastnosti
1. Nežiarenie: výkon jeho vysielača je nižší ako 0,3 mW, čo nepoškodzuje ľudské telo.
2. Spoľahlivý a stabilný výkon: používa RC filtrovanie a digitálne filtrovanie v digitálnom spracovaní. Využíva tiež technológiu digitálneho nulového spúšťania, to znamená, že v nulovom bode sa automaticky pripojí alebo odpojí. Na riadenie výstupu používa vysokovýkonné relé Tyco, čo zaisťuje jeho spoľahlivý výkon. Prijíma čip na správu napájania, ktorý zaručuje stabilný výkon pri napätí 100-240 V/AC.
3. Diaľkové nastavenie: je navrhnutý s funkciou diaľkového ovládania, to znamená, že jeho funkciu si môžete prednastaviť potenciometrom alebo diaľkovým ovládačom podľa svojej praktickej potreby.
technické údaje
Napájanie: 100-240V/AC Frekvencia napájania: 50/60Hz Vysielací výkon: <0,3mW Menovité zaťaženie: 2400W/10A,Max,volfrám(cosφ=1)(220-240V/AC) 600W/5A,Max,fluorescenčný(cosφ=0,5)(220-240V/AC) 1200W/10A,Max,volfrám(cosφ=1)(100-130V/AC) 300W/5A,Max,fluorescenčné (cosφ=0,5)(100-130V/AC) Pracovná teplota: -15°C~+70°C |
Stupeň ochrany: IP20, trieda II Montáž na miesto: v interiéri, montáž na strop HF systém: 5,8 GHz CW elektrická vlna, pásmo ISM Detekčný uhol: 360° Rozsah detekcie: 1-11 m (polomery) (nastaviteľné) Nastavenie času: 8s-12min, (nastaviteľné) Ovládanie svetla: 10-1000LUX, (nastaviteľné) Príkon: cca 0,5W |
Informácie zo snímača
Aplikácie
Mikrovlnná rúra môže preniknúť do skla, plastu a dreva, preto je možné mikrovlnný senzor nainštalovať do tienidla vyrobeného z určitej hrúbky skla, plastu alebo dreva. Napríklad aplikácia v osvetlení, iba ak vykonáte pripojenie ako je uvedené nižšie, môžete zmeniť bežné osvetlenie na osvetlenie s automatickým snímaním.
Prvý režim pripojenia: Pripojte N, L k napájaniu; Pripojte N, L k záťaži. Pripojte záťaž k L', záťaž bude fungovať, keď sa deteguje signál, a prestane fungovať počas prednastaveného času oneskorenia, keď nie sú žiadne nasledujúce signály. |
Druhý režim pripojenia: Pripojte N, L k napájaniu; Pripojte N, L'' k záťaži. Pripojte záťaž k L'', záťaž bude fungovať, keď sa zistí signál, záťaž prestane fungovať. |
Priateľské pripomenutie: pri spoločnej inštalácii dvoch alebo viacerých mikrovĺn musíte dodržať 4 metre od seba, inak rušenie medzi nimi povedie k chybovej reakcii.
Spôsob nastavenia jeden: potenciometer
(1) Nastavenie rozsahu detekcie (citlivosť) | |
Detekčný rozsah je termín používaný na opis polomerov zhruba kruhového odliatku na zemi pri inštalácii vo výške 2,5 m. Otočenie gombíka úplne proti smeru hodinových ručičiek je minimálny rozsah, úplne v smere hodinových ručičiek je maximálny. |
|
Poznámka:vyššie uvedený rozsah detekcie sa získa v prípade osoby, ktorá je vysoká 1,6 m až 1,7 m strednej postavy a pohybuje sa rýchlosťou 1,0 až 1,5 m/s. ak sa zmení postava, postava a rýchlosť pohybu osoby, zmení sa aj rozsah detekcie. Upozornenie:pri používaní tohto produktu nastavte citlivosť (detekčný rozsah) na vhodnú hodnotu, ale na maximum, aby ste sa vyhli abnormálnej reakcii spôsobenej ľahkou detekciou nesprávneho pohybu fúkajúcimi listami a závesmi, malými zvieratami alebo rušenie elektrickej siete a elektrických zariadení. Všetko vyššie uvedené povedie k chybovej reakcii. Keď produkt nefunguje normálne, skúste primerane znížiť citlivosť a potom ho otestujte. Ľudský pohyb spôsobí indukciu snímača, takže pri testovaní funkcie opustite oblasť indukcie a nerobte pohyb, aby ste zabránili snímač nepretržite pracuje. Priateľské pripomenutie:pri spoločnej inštalácii dvoch alebo viacerých mikrovĺn musíte dodržať 4 metre od seba, inak rušenie medzi nimi povedie k chybovej reakcii.
|
|
(2)Nastavenie času | |
Môže byť definovaný od 8 sekúnd (úplné otočenie proti smeru hodinových ručičiek) do 12 minút (úplné otočenie v smere hodinových ručičiek). Akýkoľvek pohyb zaznamenaný pred uplynutím tohto času znova spustí časovač. Odporúča sa vybrať najkratší čas na nastavenie rozsahu detekcie a na vykonanie testu chôdze. | |
POZNÁMKA:Keď sa svetlo automaticky vypne, bude trvať 1 sekundu, kým bude senzor pripravený detekovať ďalší pohyb, to znamená, že svetlo sa môže automaticky zapnúť iba signál detekovaný o 1 sekundu neskôr. Slúži hlavne na nastavenie doby oneskorenia od okamihu detekcie signálu a automatického zapnutia svetla až po automatické vypnutie svetla. Čas oneskorenia môžete definovať podľa svojich praktických potrieb. Ale radšej znížte čas oneskorenia kvôli úspore energie, pretože mikrovlnný senzor má funkciu nepretržitého snímania, to znamená, že každý pohyb zaznamenaný pred uplynutím času oneskorenia znova spustí časovač a svetlo zostane svietiť. iba ak je v dosahu detekcie človek.
|
|
(3) Nastavenie ovládania svetla | |
Dá sa definovať v rozsahu 10~1000 LUX. Úplné otočenie gombíka proti smeru hodinových ručičiek je približne 10 lux, úplné otočenie v smere hodinových ručičiek je približne 1000 lux. Pri nastavovaní detekčnej zóny a vykonávaní testu chôdze pri dennom svetle by ste mali otáčať gombíkom úplne v smere hodinových ručičiek. | |
|
|
Spôsob nastavenia dva: Diaľkové ovládanie ON: stlačte ON, pripojená záťaž bude fungovať 6 hodín a potom sa automaticky prepne do režimu AUTO. OFF: stlačte OFF, pripojená záťaž sa vypne na 6 hodín a potom sa automaticky prepne do režimu AUTO. AUTO: stlačte AUTO, senzor prejde do režimu automatickej detekcie, to znamená, že keď je detekovaný signál a intenzita okolitého osvetlenia je nižšia ako prednastavená hodnota, záťaž funguje. |
Priateľské pripomenutie:existujú dva spôsoby na definovanie jeho funkcie a posledná definícia bude účinná a stále platná, aj keď sa senzor reštartuje.
1、Inštalácia na hojdacom objekte povedie k chybovej reakcii.
2、Chvejúci sa záves fúkaný vetrom povedie k chybovej reakcii. Vyberte si vhodné miesto na inštaláciu.
3、Inštalácia tam, kde je rušná prevádzka, povedie k chybovej reakcii.
4、Iskry produkované niektorým zariadením v okolí budú viesť k chybovej reakcii.
Porucha a riešenie
Chyba | Príčina poruchy | Riešenie |
Zaťaženie nefunguje. | Osvetlenie je nesprávne nastavené. | Upravte nastavenie záťaže. |
Náklad je zlomený. | Zmeňte záťaž. | |
Napájanie je vypnuté. | Zapnite napájanie. | |
Záťaž funguje neustále. | V oblasti detekcie je nepretržitý signál. | Skontrolujte nastavenia oblasti detekcie. |
Záťaž funguje, keď nie je detekovaný žiadny pohybový signál. | Lampa nie je správne nainštalovaná, takže snímač nedokáže detekovať spoľahlivé signály. | Znova upravte miesto inštalácie. |
Pohyblivý signál je snímaný senzorom (pohyb za stenou, pohyb malých predmetov a pod.) | Skontrolujte nastavenia oblasti detekcie. | |
Záťaž nefunguje, keď je detekovaný signál pohybu. | Rýchlosť pohybu je príliš vysoká alebo definovaná oblasť detekcie je príliš malá. | Skontrolujte nastavenia oblasti detekcie. |
● Potvrďte to pri profesionálnej inštalácii.
● Z bezpečnostných dôvodov pred inštaláciou a demontážou vypnite napájanie.
● Za straty spôsobené nesprávnou obsluhou nenesie výrobca žiadnu zodpovednosť.
Zaviazali sme sa presadzovať kvalitu a spoľahlivosť produktu, avšak všetky elektronické komponenty majú určitú pravdepodobnosť, že sa stanú neúčinnými, čo spôsobí určité problémy. Pri navrhovaní sme venovali pozornosť redundantným dizajnom a prijali bezpečnosť kvóty, aby sa predišlo problémom.
Tento návod by sa bez nášho súhlasu nemal kopírovať na žiadne iné účely.
