Mikrovlnný radarový pohybový senzor

Mikrovlnný radarový pohybový senzor je široko používaný v chodbách, toaletách, výťahoch, domácnostiach alebo iných verejných priestoroch na ochranu bezpečnosti alebo úsporu energie. Mikrovlnný radarový pohybový senzor má niekoľko technických patentov a je ideálnou voľbou pre vaše inteligentné bývanie.

Model:PD-MV1025(24G)

Odoslať dopyt

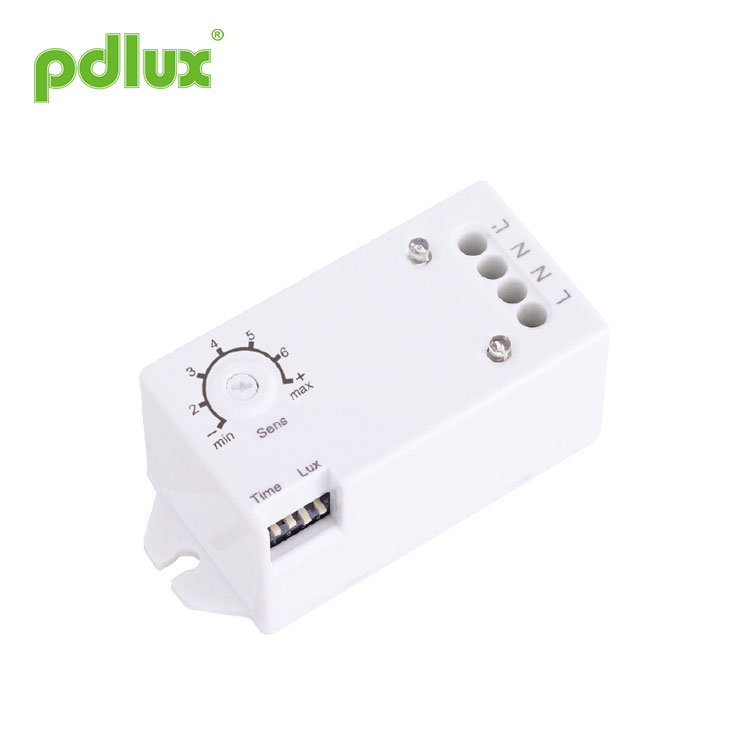

Mikrovlnný radarový pohybový senzor

Veľkosť produktu

Zhrnutie
Ide o vysoko presný digitálny mikrovlnný senzor, ktorého rozsah detekcie je 360° a pracovná frekvencia je 24 GHz. Je založený na Dopplerovom princípe, ktorý integruje vysielanie a prijímanie. Prijíma MCU (Micro Control Unit), ktorý výrazne zvyšuje jeho presnosť a znižuje chybovosť. Má jemný vzhľad a kompaktnú štruktúru. Môže byť nezávisle pripojený k záťaži alebo ľahko inštalovaný vo vnútri osvetlenia s tienidlom zo skla alebo plastu. Je široko používaný v priechodoch, toaletách, výťahoch, domácnostiach alebo iných verejných priestoroch na ochranu bezpečnosti alebo úsporu energie. Má niekoľko technických patentov a je dokonalou voľbou pre vaše inteligentné bývanie.

Vlastnosti
1. Nežiarenie: výkon jeho vysielača je nižší ako 0,2 mW, čo nepoškodzuje ľudské telo.
2. Spoľahlivý a stabilný výkon: používa RC filtrovanie a digitálne filtrovanie v digitálnom spracovaní. Využíva tiež technológiu digitálneho nulového spúšťania, to znamená, že v nulovom bode sa automaticky pripojí alebo odpojí. Na riadenie výstupu používa vysokovýkonné relé Tyco, čo zaisťuje jeho spoľahlivý výkon. Prijíma čip na správu napájania, ktorý zaručuje stabilný výkon pri napätí 100-240 V/AC.

Informácie zo snímača

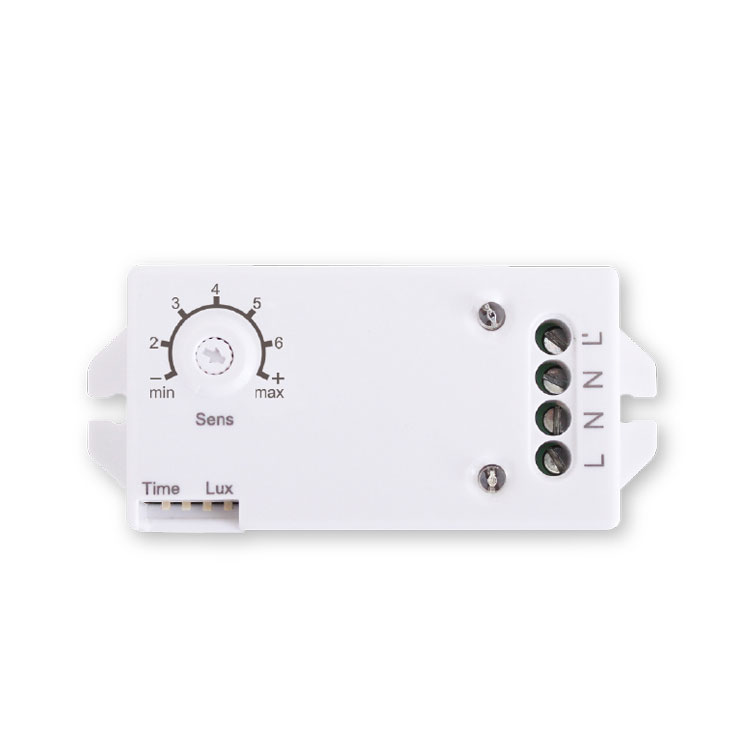

Spôsob nastavenia: Gombík / DIP prepínač

technické údaje

Napájanie: 100-240V/AC
Frekvencia napájania: 50/60Hz
HF systém: 24,125 GHz CW elektrická vlna, pásmo ISM
Vysielací výkon: <0,2mW
Menovité zaťaženie: 1200W/5A, Max, volfrám (cosφ=1)
300W/2,5A,Max,fluorescenčné (cosφ=0,5)
Stupeň ochrany: IP20, trieda II

Detekčný uhol: 360°
Detekčný rozsah: 1-8m (polomery) (nastaviteľné)
Nastavenie času: 8s-2min-6min-12min, (nastaviteľné)
Ovládanie svetla: 10LUX-100LUX-150LUX->2000LUX, (nastaviteľné)
Montáž na miesto: v interiéri, montáž na strop
Spotreba energie: <0,5W
Pracovná teplota: -15°C~+70°C

Nastavenie rozsahu detekcie (citlivosť)
Detekčný rozsah je termín používaný na opis polomerov zhruba kruhového odliatku na zemi pri inštalácii vo výške 2,5 m.
Otočenie gombíka úplne proti smeru hodinových ručičiek je minimálny rozsah, úplne v smere hodinových ručičiek je maximálny.

Upozornenie: pri používaní tohto produktu nastavte citlivosť (detekčný rozsah) na vhodnú hodnotu, ale na maximum, aby ste predišli abnormálnej reakcii spôsobenej ľahkou detekciou nesprávneho pohybu fúkajúcimi listami a závesmi, malými zvieratami alebo interferenciou napájania siete a elektrických zariadení. Všetky vyššie uvedené
povedie k chybovej reakcii. Keď produkt nefunguje normálne, skúste vhodne znížiť citlivosť a potom ho otestujte. Ľudský pohyb spôsobí indukciu snímača, takže pri testovaní funkcie opustite oblasť indukcie a nerobte pohyb, aby ste zabránili nepretržitej činnosti snímača.

Nastavenie času S1 S2
Môže byť definovaný od 8 sekúnd do 12 minút. Akýkoľvek pohyb zaznamenaný pred uplynutím tohto času znova spustí časovač. Odporúča sa vybrať najkratší čas na nastavenie rozsahu detekcie a na vykonanie testu chôdze. Pre nastavenie prepínača do polohy ON je „1“, pre nastavenie OFF je „0“. Prečítajte si vpravo zobrazenú zodpovedajúcu tabuľku polohy spínača k dobe oneskorenia.
Slúži hlavne na nastavenie doby oneskorenia od okamihu detekcie signálu a automatického zapnutia svetla až po automatické vypnutie svetla. Čas oneskorenia môžete definovať podľa svojich praktických potrieb. Ale radšej znížte čas oneskorenia kvôli úspore energie, pretože mikrovlnný senzor má funkciu nepretržitého snímania, to znamená, že každý pohyb zaznamenaný pred uplynutím času oneskorenia znova spustí časovač a svetlo zostane svietiť. iba ak je v dosahu detekcie človek.

Nastavenie ovládania svetla
Dá sa definovať v rozsahu 10~>2000 LUX. Pre nastavenie prepínača do polohy ON je „1“, pre nastavenie OFF je „0“. Prečítajte si vpravo zobrazenú zodpovedajúcu tabuľku polohy spínača k hodnote ovládania svetla.

Aplikácie
Mikrovlnná rúra môže preniknúť do skla, plastu a dreva, preto je možné mikrovlnný senzor nainštalovať do tienidla vyrobeného z určitej hrúbky skla, plastu alebo dreva. Napríklad aplikácia v osvetlení, iba ak vykonáte pripojenie ako je uvedené nižšie, môžete zmeniť bežné osvetlenie na osvetlenie s automatickým snímaním.

Aplikácia vo vnútri svietidiel je jedným z viacerých praktických využití. Môžete tiež nainštalovať jeden alebo viac do stropu alebo podlahy na ovládanie celého priechodu.
Priateľské pripomenutie: pri spoločnej inštalácii dvoch alebo viacerých mikrovĺn musíte dodržať 4 metre od seba, inak rušenie medzi nimi povedie k chybovej reakcii.

Chyba	Príčina poruchy	Riešenie
Zaťaženie nefunguje.	Osvetlenie je nesprávne nastavené.	Upravte nastavenie záťaže.
	Náklad je zlomený.	Zmeňte záťaž.
	Napájanie je vypnuté.	Zapnite napájanie.
Záťaž funguje neustále.	V oblasti detekcie je nepretržitý signál.	Skontrolujte nastavenia oblasti detekcie.
Záťaž funguje, keď nie je detekovaný žiadny pohybový signál.	Lampa nie je správne nainštalovaná, takže snímač nedokáže detekovať spoľahlivé signály.	Znova upravte miesto inštalácie.
	Pohyblivý signál je snímaný senzorom (pohyb za stenou, pohyb malých predmetov a pod.)	Skontrolujte nastavenia oblasti detekcie.
Záťaž nefunguje, keď je detekovaný signál pohybu.	Rýchlosť pohybu je príliš vysoká alebo definovaná oblasť detekcie je príliš malá.	Skontrolujte nastavenia oblasti detekcie.

1、Inštalácia na hojdacom objekte povedie k chybovej reakcii.
2、Chvejúci sa záves fúkaný vetrom povedie k chybovej reakcii. Vyberte si vhodné miesto na inštaláciu.
3、Inštalácia tam, kde je rušná prevádzka, povedie k chybovej reakcii.
4、Iskry produkované niektorým zariadením v okolí budú viesť k chybovej reakcii.

● Potvrďte to pri profesionálnej inštalácii.
● Z bezpečnostných dôvodov pred inštaláciou a demontážou vypnite napájanie.
● Za straty spôsobené nesprávnou obsluhou nenesie výrobca žiadnu zodpovednosť.
