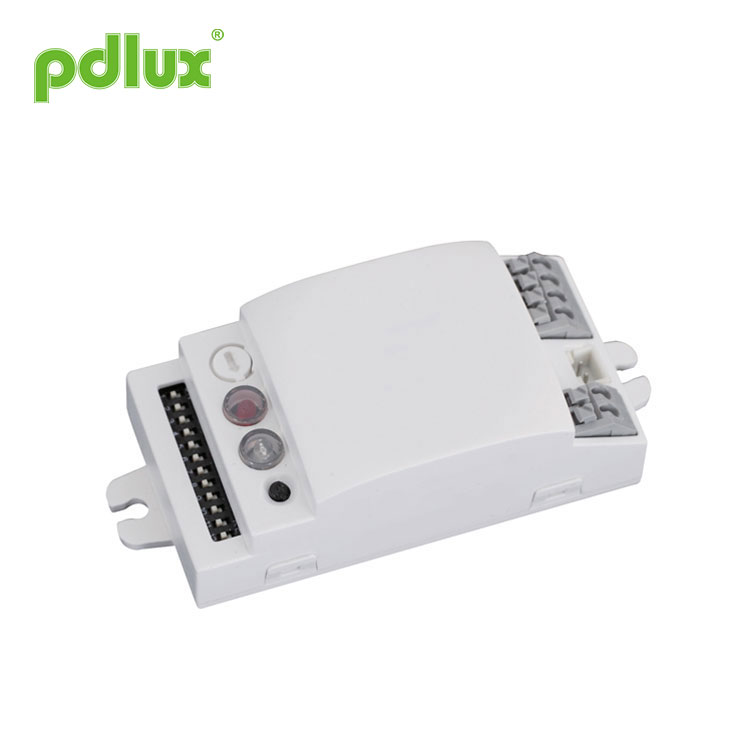

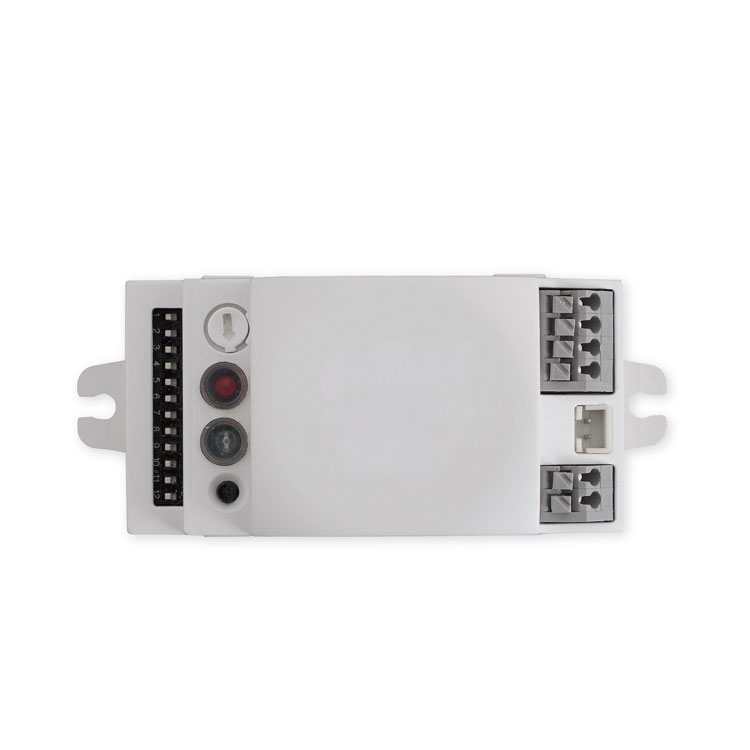

Spínač mikrovlnného radarového snímača
Mikrovlnný radarový senzorový spínač môže byť inštalovaný vo vnútri produktu, ktorý je vyrobený zo skla a plastu, pretože tieto materiály majú malý vplyv na mikrovlny. Pripojte produkt, ako je znázornené nižšie; môžete zmeniť bežné svetlo na automatické svetlo.
Model:PD-MV1002
Odoslať dopyt
Spínač mikrovlnného radarového snímača
TECHNICKÉ ÚDAJE
Napájanie: 90-240V/AC Frekvencia napájania: 50/60Hz Menovité zaťaženie: 200W/2,5A Max. fluorescenčný (cosφ=0,5) HF systém: 5,8 GHz CW radar,pásmo ISM Montáž na miesto: Montáž na strop, Inštalácia na stenu Vysielací výkon: <0,2mW Detekčný rozsah: 1m/2m/3m/4m/5m/7m/9m/12m (polomery) (nastaviteľné) Ovládanie svetla: 15-330LUX (nastaviteľné) |
Detekčný uhol: 360° (inštalácia na strop) 180° (inštalácia na stenu) Nastavenie času: čas oneskorenia: 10 s/20 s/30 s/50 s/ 90 s/150 s/210 s/300 s polovičný jas (pohotovostný čas): 0,5 min/1 min/3 min/5 min/ 10 min/20 min/40 min/60 min (nastaviteľné) Pohotovostný výkon: Pribl. 0,5 W |
POZNÁMKA:vysokofrekvenčný výkon tohto snímača je <0,2 mW - čo je len jeden 5000 th vysielacieho výkonu mobilného telefónu alebo výkonu mikrovlnnej rúry. |
![]() |
INDUKČNÝ ROZSAH
Môže byť inštalovaný vo vnútri výrobku, ktorý je vyrobený zo skla a plastu, pretože tieto materiály majú malý vplyv na mikrovlnnú rúru. Pripojte produkt, ako je znázornené nižšie; môžete zmeniť bežné svetlo na automatické svetlo.
Tento produkt na vás bude verne čakať. Automaticky sa zapne svetlo, keď prejdete okolo, a automaticky sa vypne, keď odídete. Čas oneskorenia zatvárania môžete nastaviť podľa svojich potrieb. Môžete napríklad nastaviť posuvný ovládač TIME tak, aby ste zvolili čas oneskorenia 12 sekúnd až 30 minút, keď si myslíte, že sa vrátite o 10 minút. Posuvný ovládač TIME je nasledovný (po úprave testovacieho času sa držte ďalej od detekčnej zóny alebo že detekčný čas bude nepresný, keď produkt opäť zaznamená akýkoľvek pohybujúci sa objekt).
NASTAVENIE PARAMETROV
Oneskorenie prevádzky (S1 S2 S3)
Špecifický čas je nastaviteľný 10 – 300 sekúnd, (10\12\14\18\20\25\30\35\40\50\ 70\100\150\200\250\300sec) spolu 16 súborov
Pohotovostný čas (S4 S5 S6)
Špecifický čas je nastaviteľný 5 – 60 minút, (5\7\9\12\16\30\45\60min) spolu 8 súborov
Vzdialenosť detekcie (S7 S8 S9)
0 – 12 metrov nastaviteľné (1\2\3\4\5\7\9\12M) 8 súborov spolu
Výber režimu (S10) Vyberte si medzi normálnym režimom a testovacím režimom Jas v pohotovostnom režime (S11) Jas lampy 10% alebo 15% Alternatívy interných resp systém vonkajšieho denného osvetlenia (S12) Vypnite súbor s použitím vnútorného systému denného osvetlenia, nastaviť súbor ON s použitím systému vonkajšieho denného osvetlenia |
|
Podľa potenciometra regulujúceho jas okolia sa svetelný zdroj jasu mení medzi 10 % až 100 %. V smere hodinových ručičiek sa jas zvyšuje, zatiaľ čo proti smeru hodinových ručičiek sa znižuje. Dokáže nastaviť okolitý jas.
Napríklad: jeden deň v úrade. okolitý jas je nastavený na 300 LUX.
1. Inštalácia do hojdacieho objektu povedie k nesprávnej prevádzke.
2. Chvenie závesu, ktoré fúka vietor, povedie k nesprávnemu fungovaniu, vyberte si vhodné miesto inštalácie.
3. Inštalácia na mieste, kde je rušná doprava, povedie k nesprávnej prevádzke.
4. Ak sa v blízkosti vyskytnú iskry produkované niektorým zariadením, dôjde k nesprávnemu fungovaniu.
Detekčná vzdialenosť sa môže znásobiť pre odraz na mikrovlnnom elektromagnetickom poli od kovových alebo sklenených materiálov.
Znížte teda citlivosť, aby ste dosiahli vhodnú detekčnú vzdialenosť. Nikdy neotáčajte ovládač SENS na maximálnu hodnotu, aby ste predišli detekcii chyby. Aj okolité prostredie povedie k chybovej akcii, napr. prechádzajúce autá alebo blúdiace predmety spôsobené vetrom. Produkty by mali byť inštalované viac ako 4 metre jeden od druhého, inak rušenie medzi nimi spôsobí chybovú akciu.
Slúži hlavne na nastavenie doby oneskorenia od okamihu detekcie signálu a automatického zapnutia svetla až po automatické vypnutie svetla.
Čas oneskorenia môžete definovať podľa svojich praktických potrieb. Ale radšej znížte čas oneskorenia kvôli úspore energie, pretože mikrovlnný senzor má funkciu nepretržitého snímania, to znamená, že každý pohyb zaznamenaný pred uplynutím času oneskorenia znova spustí časovač a svetlo zostane svietiť. iba ak je v dosahu detekcie človek.
Zaviazali sme sa podporovať kvalitu a spoľahlivosť produktu, avšak všetky elektronické komponenty majú určitú pravdepodobnosť, že sa stanú neúčinnými, čo spôsobí určité problémy. Pri navrhovaní sme dbali na nadbytočnosť
návrhy a prijaté bezpečnostné kvóty, aby sa predišlo akýmkoľvek problémom.
Tento návod by sa bez nášho súhlasu nemal kopírovať na žiadne iné účely.
