Senzor detekcie človeka s milimetrovou vlnou
Senzor na detekciu človeka s milimetrovou vlnou, použite FMCW na detekciu ľudí v určenej oblasti. Kombináciou spracovania radarového signálu s presným algoritmom detekcie človeka je možné dosiahnuť vysokú citlivosť detekcie človeka, ktorá dokáže odhaliť pohybujúce sa a stacionárne ľudské ciele. Zisťuje sa biologická prítomnosť (hlavne ľudského tela) s charakteristikami, ako je dýchanie a srdcový tep, v rozsahu detekcie, takže ľudské telo môže byť snímané bez pohybov tela, vrátane spiacich ľudí.
Model:PD-MV1022
Odoslať dopyt
Senzor detekcie človeka s milimetrovou vlnou

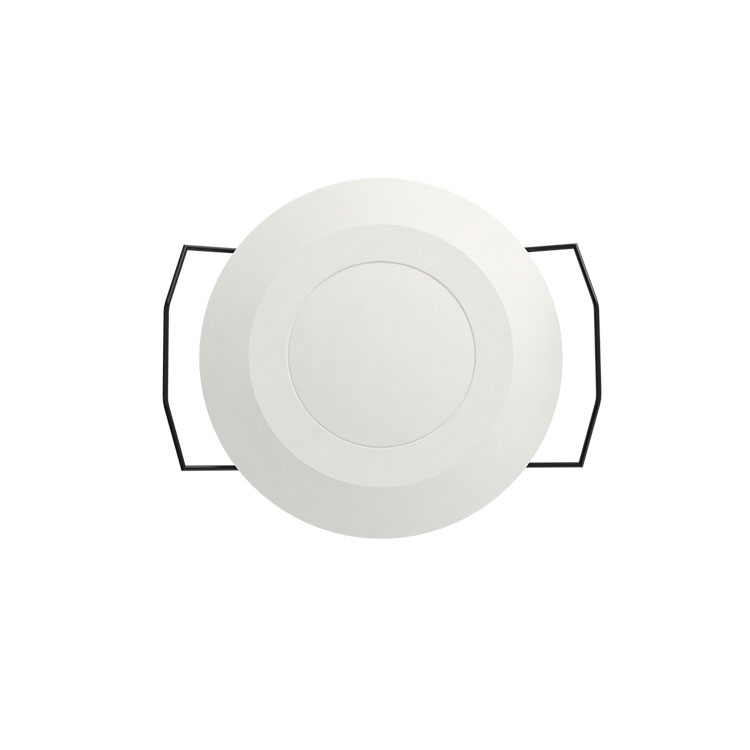

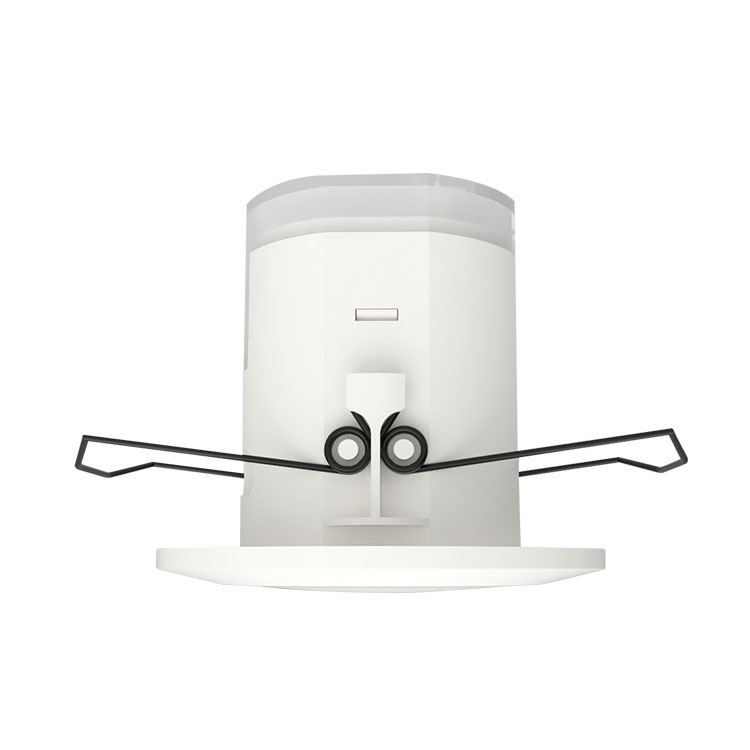

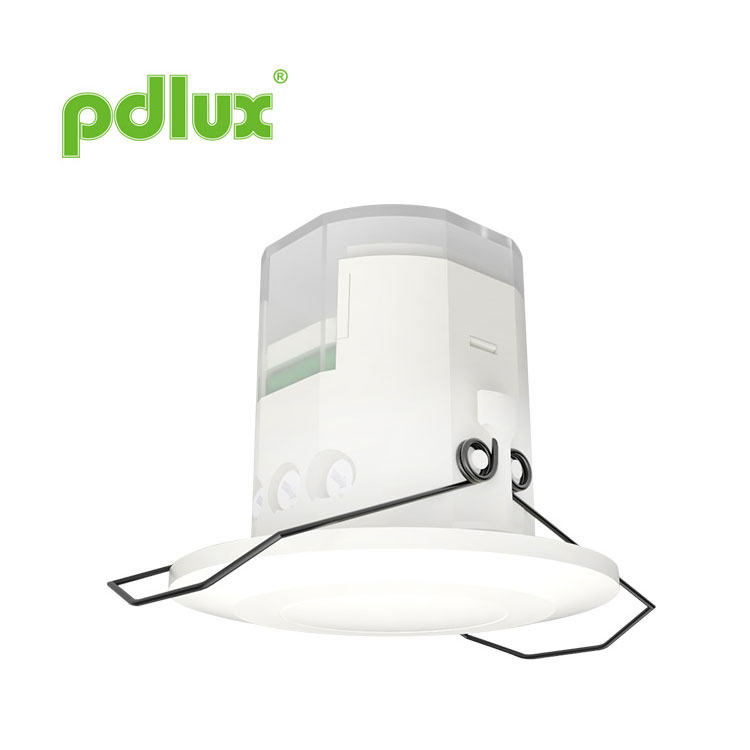

Detekcia prítomnosti ľudského života mmWave senzor PD-MV1022
Zhrnutie
Použite FMCW na detekciu ľudí v určenej oblasti. Kombináciou spracovania radarového signálu s presným algoritmom detekcie človeka je možné dosiahnuť vysokú citlivosť detekcie človeka, ktorá dokáže odhaliť pohybujúce sa a stacionárne ľudské ciele. Zisťuje sa biologická prítomnosť (hlavne ľudského tela) s charakteristikami, ako je dýchanie a srdcový tep, v rozsahu detekcie, takže ľudské telo môže byť snímané bez pohybov tela, vrátane spiacich ľudí.
Vlastnosti
Detekcia životnej prítomnosti: Detekcia nehybného sediaceho alebo ležiaceho ľudského tela. Flexibilne konfigurovateľné: Konfigurácia parametrov pre každú bránu dosahu.
Vyhýbanie sa rušeniu: Presne zistite cieľ v dosahu a zabráňte vonkajšiemu rušeniu.
V súlade s predpismi: V súlade s národnými a medzinárodnými predpismi podporte rýchlu inštaláciu.
Špecifikácie
| Napájacie napätie | 100-240 VAC |
| Frekvencia napájania | 50/60 Hz |
| Prenášať výkon | <0,2 mW |
| Menovité zaťaženie | 800W Max.volfrám (220-240VAC) |
| 200W Max. žiarivka a LED (220-240VAC) | |
| 400W Max.volfrám (100-130VAC) | |
| 100W Max. žiarivka a LED (100-130VAC) | |
| Úroveň ochrany | IP20, trieda 2 |
| Inštalácia sit | vnútorné, stropné, nástenné |
| HF systém | 24GHz vlna FMCW, pásmo ISM |
| Uhol detekcie | 360° |
| Detekčná vzdialenosť | 1,5-4m (lineárna vzdialenosť medzi sondou a ľudské telo) (nastaviteľné) |
| Nastavenie oneskorenia | 5 sekúnd – 3 minúty (nastaviteľné) |
| Podsvietenie ovládania svetla | 2-2000LUX, (nastaviteľné) |
| Spotreba energie | <0,3 W |
| Prevádzková teplota | -15°C~+70°C |
Informácie o senzore
Aplikácie
Mikrovlnná rúra môže preniknúť do skla, plastu a dreva, preto je možné mikrovlnný senzor nainštalovať do tienidla vyrobeného z určitej hrúbky skla, plastu alebo dreva. Napríklad použitie v osvetlení, iba ak vykonáte pripojenie ako je uvedené nižšie, môžete zmeniť bežné osvetlenie na osvetlenie s automatickým snímaním.
Pripojte N, L k napájaniu;
Pripojte N, L' so záťažou.
Môžete nainštalovať jeden alebo viac do stropu alebo podlahy na ovládanie celého priechodu.
Priateľské pripomenutie: pri inštalácii dvoch alebo viacerých mikrovĺn spolu musíte dodržať 4 metre od seba, inak rušenie medzi nimi povedie k chybovej reakcii.
Spôsob nastavenia: potenciometer
（1） Nastavenie ovládania svetla
Dá sa definovať v rozsahu 2~2000 LUX. Úplné otočenie gombíka proti smeru hodinových ručičiek je asi 2 lux, úplné otočenie v smere hodinových ručičiek je asi 2000 lux. Pri nastavovaní detekčnej zóny a vykonávaní testu chôdze pri dennom svetle by ste mali otáčať gombíkom úplne v smere hodinových ručičiek.
（2） Nastavenie času
Môže byť definovaný od 5 sekúnd (úplné otočenie proti smeru hodinových ručičiek) do 3 minút (úplné otočenie v smere hodinových ručičiek). Akýkoľvek pohyb zaznamenaný pred uplynutím tohto času znova spustí časovač. Odporúča sa vybrať najkratší čas na nastavenie rozsahu detekcie a na vykonanie testu chôdze.
POZNÁMKA: Keď sa svetlo automaticky vypne, bude trvať 1 sekundu, kým bude senzor pripravený detegovať ďalší pohyb, to znamená, že svetlo sa môže automaticky zapnúť iba signál detekovaný o 1 sekundu neskôr.
Správne použitie nastavenia oneskorenia: používa sa na nastavenie doby oneskorenia medzi rozsvietením svetla po tom, ako senzor zistí prítomnosť
ľudské telo a automatické vypnutie svetla. Používatelia sa môžu prispôsobiť skutočným potrebám. Pretože mikrovlnné indukčné produkty majú kontinuálnu indukčnú funkciu, skrátka, senzor v čase oneskorenia pred koncom akejkoľvek indukcie sa systém prepne, pokiaľ sú v dosahu detekcie osoby, svetlo nezhasne .
（3）Nastavenie rozsahu detekcie (citlivosť)
Detekčná vzdialenosť je minimálna pri otáčaní proti smeru hodinových ručičiek nadol a maximálna pri otáčaní v smere hodinových ručičiek nadol. Maximálny dosah radarového detekčného cieľa je 4 m priama vzdialenosť medzi ľudským telom a senzorom a detekčný rozsah je 1,5-4 m.
Poznámka: Nenastavujte tri funkčné gombíky príliš. Je to preto, že tri funkčné gombíky boli pripojené ku komponentom priamo, v každom z troch komponentov je malá zarážka, keď nastavíte gombíky od začiatku do konca, nadmerné otáčanie poškodí zarážku，a vedie k 360° nonstop sa otáčať. Limit rozsahu nastavenia je 270°, venujte prosím tomuto pozornosť.
Inštalácia
Vypnite napájanie. Vložte závitové rúrky do napájacieho kábla a ovládacieho vedenia.Pripojte napájanie a záťaž k snímaču podľa schémy zapojenia.
Otočte gombíky na ideálne podmienky (Prosím, definujte nastavenia podľa vyššie uvedenej časti SETTING MANNER ONE.).
Nasledujúce situácie povedú k chybovej reakcii.
1、Inštalácia na hojdacom objekte povedie k chybovej reakcii.
2、Chvejúci sa záves fúkaný vetrom povedie k chybovej reakcii.
Vyberte si vhodné miesto na inštaláciu.
3、Inštalácia tam, kde je rušná prevádzka, povedie k chybovej reakcii.
4、Iskry produkované niektorým zariadením v blízkosti povedú k chybovej reakcii.
Nasledujúce situácie povedú k chybovej reakcii.
Porucha a riešenie
| Chyba | Príčina poruchy | Riešenie |
| Zaťaženie nefunguje. | Osvetlenie je nesprávne nastavené. | Upravte nastavenie záťaže. |
| Náklad je zlomený. | Zmeňte záťaž. | |
| Napájanie je vypnuté. | Zapnite napájanie. | |
| Záťaž funguje neustále. | V oblasti detekcie je nepretržitý signál. | Skontrolujte nastavenia oblasti detekcie. |
| Záťaž funguje, keď nie je detekovaný žiadny pohybový signál. | Lampa nie je správne nainštalovaná, takže snímač nedokáže detekovať spoľahlivé signály. | Znova upravte miesto inštalácie. |
| Pohyblivý signál je snímaný senzorom (pohyb za stenou, pohyb malých predmetov a pod.) | Skontrolujte nastavenia oblasti detekcie. | |
| Existuje život, ale záťaž nefunguje | Definovaná oblasť detekcie je príliš malá. | Skontrolujte nastavenia oblasti detekcie. |
● Potvrďte to pri profesionálnej inštalácii.
● Z bezpečnostných dôvodov pred inštaláciou a demontážou vypnite napájanie.
● Za straty spôsobené nesprávnou obsluhou výrobca nenesie žiadnu zodpovednosť.
Táto príručka je určená pre aktuálne programovanie obsahu tohto produktu, existujú zmeny a úpravy výrobcu bez upozornenia! Je prísne zakázané kopírovať obsah návodu na použitie na akýkoľvek iný účel bez súhlasu spoločnosti.
