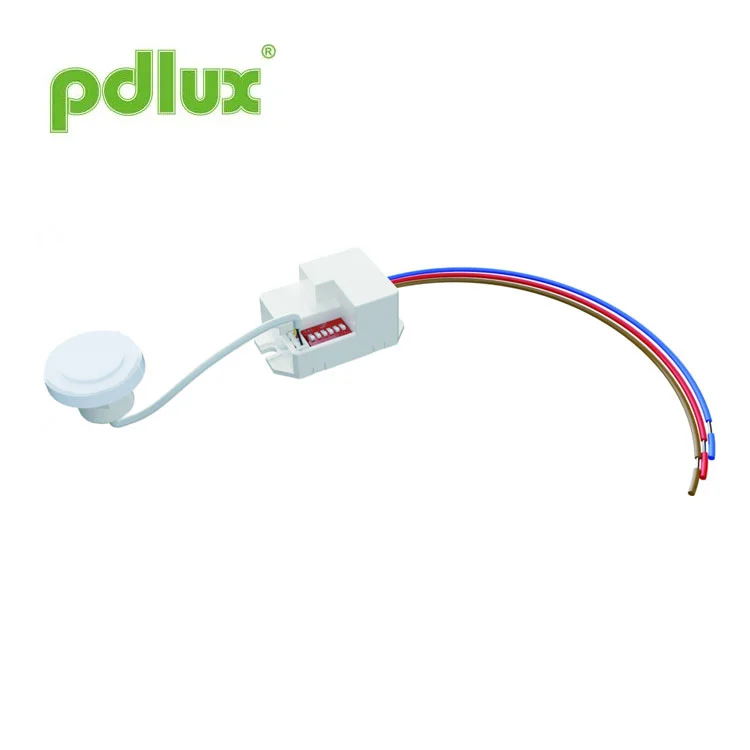

Nový 5,8 GHz mikrovlnný senzor s okrúhlou hlavou pre úzke chodby a schody
Model:PD-MB15F
Odoslať dopyt

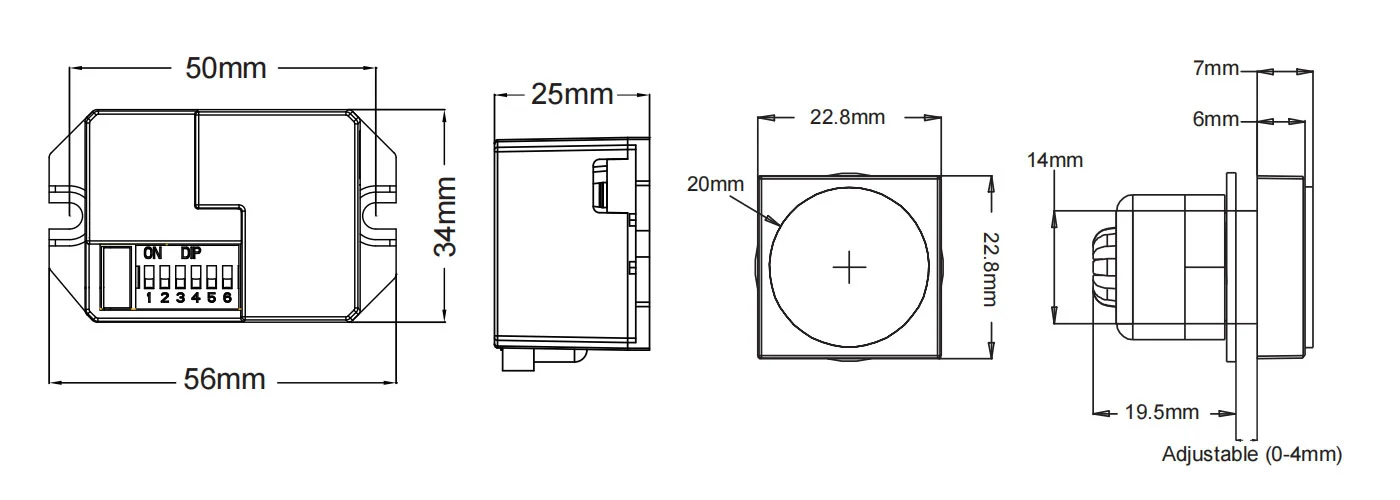

Veľkosť produktu
Zhrnutie
Ide o vysoko presný digitálny mikrovlnný senzor, ktorého rozsah detekcie je 360° a pracovná frekvencia je 5,8 GHz. Je založený na Dopplerovom princípe, ktorý integruje vysielanie a prijímanie. Prijíma MCU (Micro Control Unit), ktorý výrazne zvyšuje jeho presnosť a znižuje chybovosť. Má jemný vzhľad a kompaktnú štruktúru. Môže byť nezávisle pripojený k záťaži alebo ľahko inštalovaný vo vnútri osvetlenia s tienidlom vyrobené zo skla alebo plastu. Je široko používaný v priechodoch, toaletách, výťahoch, domácnostiach alebo iných verejných priestoroch na ochranu bezpečnosti alebo úsporu energie.
Vlastnosti
1. Nežiarenie: výkon jeho vysielača je nižší ako 0,2 mW, čo nepoškodzuje ľudské telo.
2. Silná schopnosť proti rušeniu, môže pracovať v teplotnom rozsahu -15 ℃ - + 70 ℃.
3. Frekvencia je konštantná a frekvenčný drift sa vo frekvenčnom rozsahu nevyskytuje.

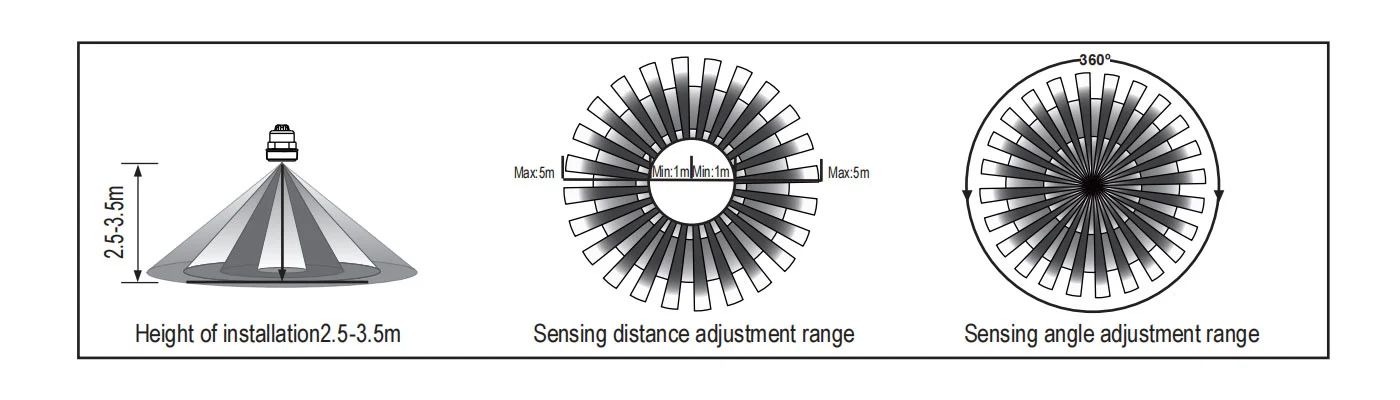

Informácie zo snímača

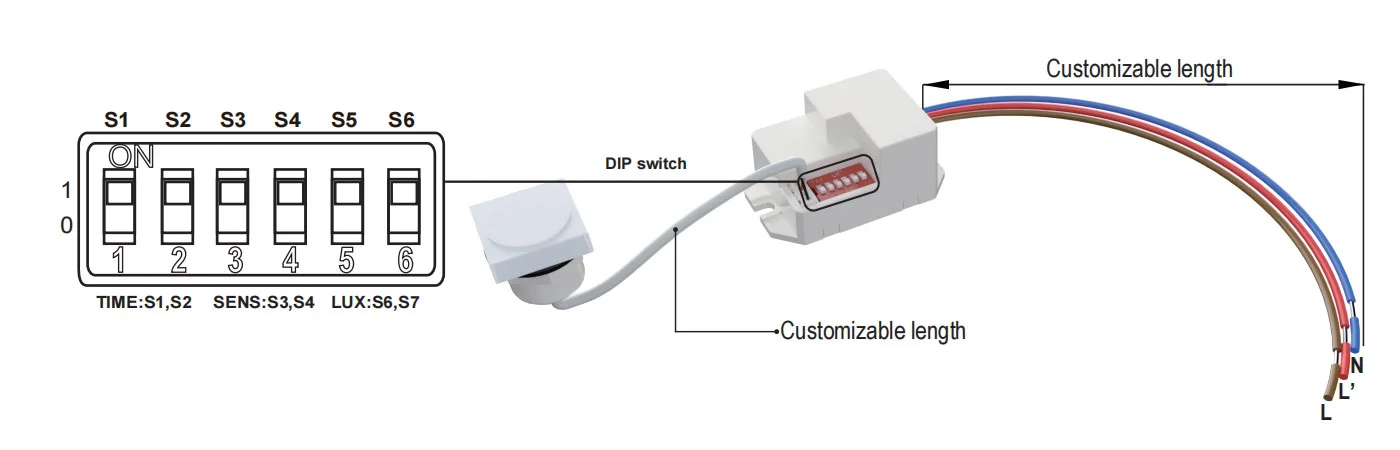

Spôsob nastavenia: DIP prepínač
Špecifikácie
=| Zdroj energie | 220-240 VAC |
| Frekvencia napájania | 50 Hz |
| HF systém | 5,8 GHz (stredná frekvencia) CW elektrická vlna, pásmo ISM |
| Menovité zaťaženie | 800W Max.volfrám 200W Max. žiarivka a LED |
| Úroveň ochrany | IP20, trieda II |
| Inštalácia sit | v interiéri, montáž na strop |
| Vysielací výkon | <0,2 mW |
| Detekčný uhol | 360° |
| Rozsah detekcie | 1m-2m-4m-5m (polomery) (nastaviteľné) |
| Nastavenie času | 8s-3min-10min-15min, (nastaviteľné) |
| Ovládanie svetla | 10LUX-50LUX->2000LUX, (nastaviteľné |
| Spotreba energie | cca 0,5W |
| Pracovná teplota | -15°C~+70°C |

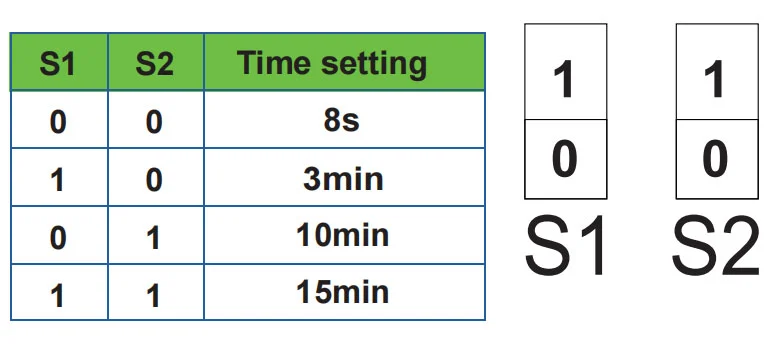

Nastavenie času S1 S2
Môže byť definovaný ako 8 sekúnd až 15 minút. Akýkoľvek pohyb zaznamenaný pred uplynutím tohto času znova spustí časovač. Odporúča sa zvoliť najkratší čas na úpravu detekčného rozsahu a na vykonanie testu chôdze. Pre nastavenie prepínača do polohy ON je „1“, pre nastavenie OFF je „0“.
Slúži hlavne na nastavenie doby oneskorenia od okamihu detekcie signálu a automatického zapnutia svetla až po automatické vypnutie svetla. Čas oneskorenia môžete definovať podľa svojich praktických potrieb. Z dôvodu úspory energie však radšej znížte čas oneskorenia, pretože mikrovlnný senzor má funkciu nepretržitého snímania, to znamená, že každý pohyb zaznamenaný pred uplynutím času oneskorenia znova spustí časovač a svetlo bude svietiť iba vtedy, ak je v dosahu detekcie človek.

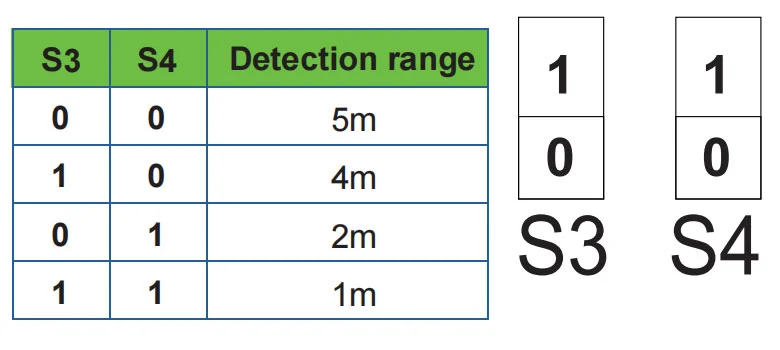

Nastavenie rozsahu detekcie (citlivosti) S3 S4
Detekčný rozsah je termín používaný na opis polomerov zhruba kruhového odliatku na zemi pri inštalácii vo výške 3 m. Pre nastavenie prepínača do polohy ON je „1“, pre nastavenie OFF je „0“.
Upozornenie: pri používaní tohto produktu nastavte citlivosť (detekčný rozsah) na vhodnú hodnotu, ale na maximum, aby ste sa vyhli abnormálnej reakcii spôsobenej ľahkou detekciou nesprávneho pohybu fúkajúceho lístia a záclon, malých zvierat alebo rušením elektrickej siete a elektrických zariadení. Všetko vyššie uvedené povedie k chybovej reakcii. Keď produkt nefunguje normálne, skúste vhodne znížiť citlivosť a potom ho otestujte. Ľudský pohyb spôsobí indukciu snímača, takže keď testujete funkciu, opustite oblasť indukcie a nerobte pohyb, aby ste zabránili nepretržitej činnosti snímača.

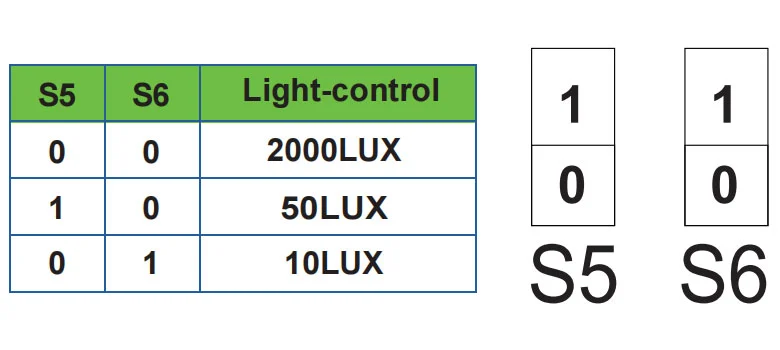

Nastavenie ovládania svetla S5 S6
Dá sa definovať v rozsahu 10~>2000 LUX. Komu nastavte prepínač do polohy ON je „1“, do polohy OFF je „0“.
Táto príručka je určená pre aktuálne programovanie obsahu tohto produktu, existujú akékoľvek zmeny a úpravy výrobcu bez upozornenia!
Je prísne zakázané kopírovať obsah návodu na použitie na akýkoľvek iný účel bez súhlasu spoločnosti
| Chyba | Príčina poruchy | Riešenie |
| Zaťaženie nefunguje. | Osvetlenie je nesprávne nastavené. | Upravte nastavenie záťaže. |
| Náklad je zlomený. | Zmeňte záťaž. | |
| Napájanie je vypnuté. | Zapnite napájanie. | |
| Záťaž funguje neustále. | V oblasti detekcie je nepretržitý signál. | Skontrolujte nastavenia oblasť detekcie. |
| Zaťaženie funguje, keď existuje nezistil sa žiadny pohybový signál. | Lampa nie je správne nainštalovaná, takže snímač zlyhá detekovať spoľahlivé signály. | Znova upravte miesto inštalácie. |
| Pohyblivý signál je detekovaný snímačom (pohyb za stenou, pohyb malých predmetov a pod.) | Skontrolujte nastavenia oblasti detekcie. | |
| Záťaž nefunguje, keď je detekovaný signál pohybu. | Rýchlosť pohybu je príliš vysoká alebo definovaná oblasť detekcie je príliš malá. | Skontrolujte nastavenia oblasti detekcie. |
POZOR! Nasledujúce situácie povedú k chybovej reakcii.
1. Inštalácia na hojdacom objekte povedie k chybovej reakcii.
2. Chvenie závesu odfúknutého vetrom povedie k chybovej reakcii. Vyberte si vhodné miesto na inštaláciu.
3. Inštalácia tam, kde je rušná premávka, povedie k chybovej reakcii.
4. Iskry produkované niektorým zariadením v blízkosti budú viesť k chybovej reakcii.
● Potvrďte to pri profesionálnej inštalácii.
● Z bezpečnostných dôvodov pred inštaláciou a demontážou vypnite napájanie.
● Za straty spôsobené nesprávnou obsluhou nenesie výrobca žiadnu zodpovednosť.
