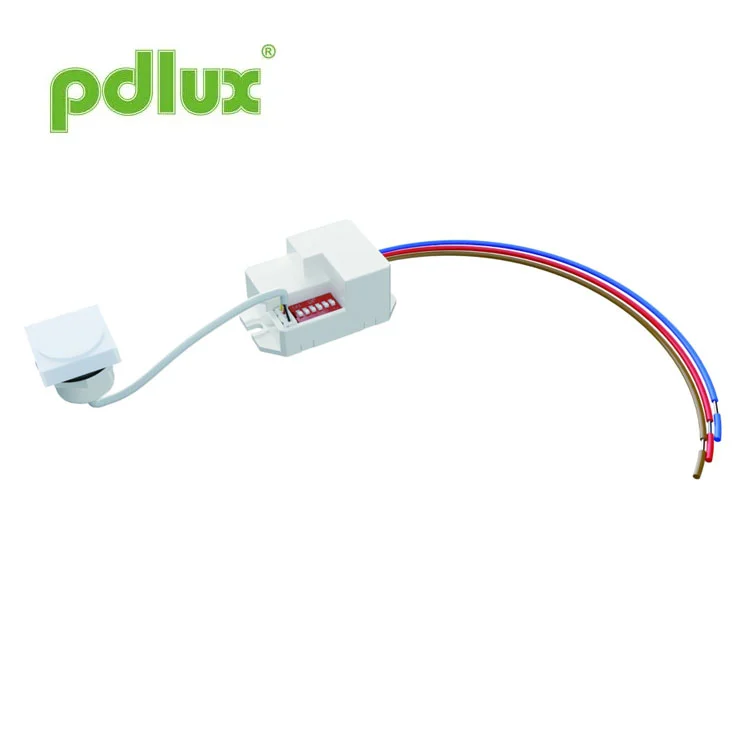

Nový mikrovlnný senzor so štvorcovou hlavou 5,8 GHz pre úzke schodisko a chodbu
Pdlux’s New Square Head 5.8GHz Microwave Sensor for Narrow Stairwell & Corridor provides reliable 360° motion detection based on the Doppler principle. The built‑in MCU improves accuracy while reducing false alarms, and its low‑power operation is safe for humans. Compact in design, it resists environmental interference and maintains stable frequency over a wide temperature range—ideal for energy saving and security in passageways, elevators, and public areas.
Model:PD-MB15Y
Odoslať dopyt

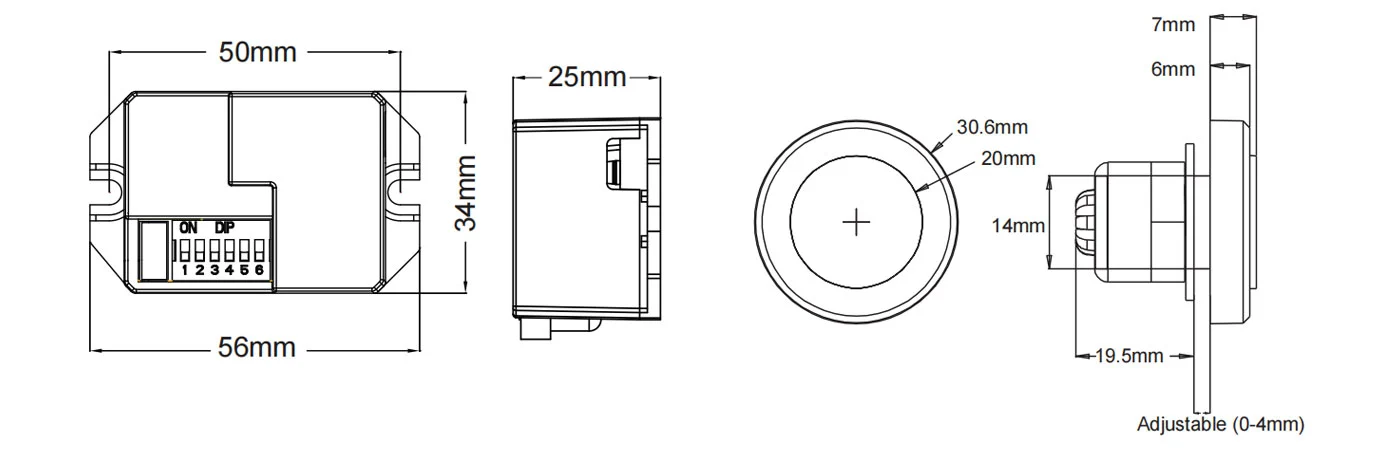

Veľkosť produktu
Zhrnutie
Ide o vysoko presný digitálny mikrovlnný senzor, ktorého rozsah detekcie je 360° a pracovná frekvencia je 5,8 GHz. Je založený na Dopplerovom princípe, ktorý integruje vysielanie a prijímanie. Prijíma MCU (Micro Control Unit), ktorý výrazne zvyšuje jeho presnosť a znižuje chybovosť. Má jemný vzhľad a kompaktnú štruktúru. Môže byť nezávisle pripojený k záťaži alebo ľahko inštalovaný vo vnútri osvetlenia s tienidlom vyrobené zo skla alebo plastu. Je široko používaný v priechodoch, toaletách, výťahoch, domácnostiach alebo iných verejných priestoroch na ochranu bezpečnosti alebo úsporu energie.
Vlastnosti
1. Nežiarenie: výkon jeho vysielača je nižší ako 0,2 mW, čo nepoškodzuje ľudské telo.
2. Silná schopnosť proti rušeniu, môže pracovať v teplotnom rozsahu -15 ℃ - + 70 ℃.
3. Frekvencia je konštantná a frekvenčný posun sa vo frekvenčnom rozsahu nevyskytne.

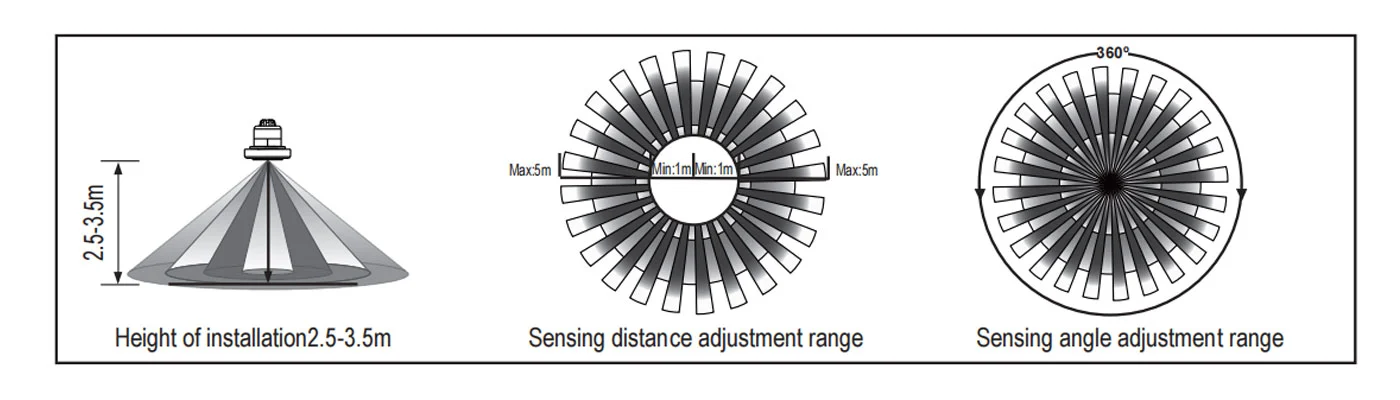

Informácie zo snímača

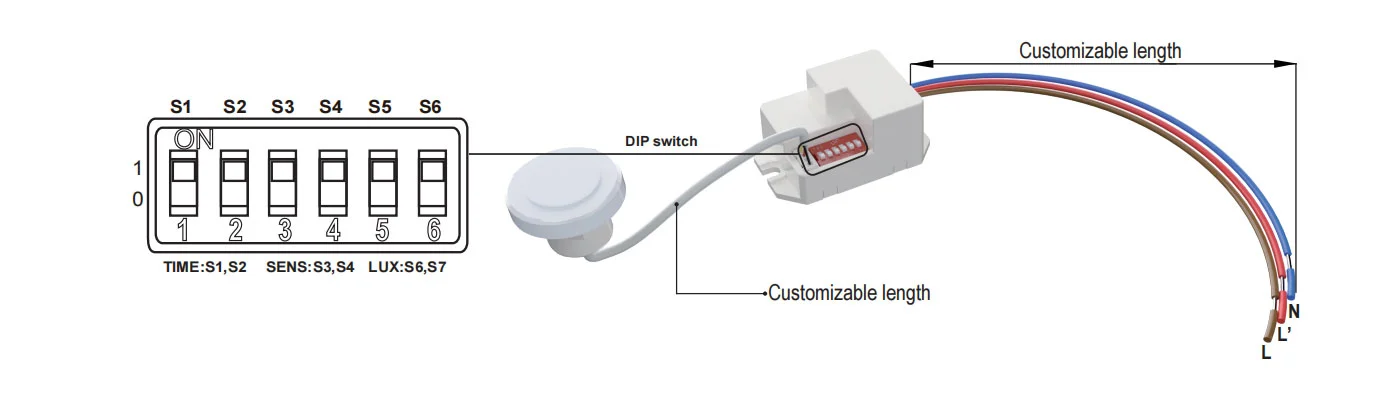

Spôsob nastavenia: DIP prepínač
Špecifikácie
=| Zdroj energie | 220-240 VAC |
| Frekvencia napájania | 50 Hz |
| HF systém | 5,8 GHz (stredná frekvencia) CW elektrická vlna, pásmo ISM |
| Menovité zaťaženie | 800W Max.volfrám 200W Max. žiarivka a LED |
| Úroveň ochrany | IP20, trieda II |
| Inštalácia sit | v interiéri, montáž na strop |
| Vysielací výkon | <0,2 mW |
| Detekčný uhol | 360° |
| Rozsah detekcie | 1m-2m-4m-5m (polomery) (nastaviteľné) |
| Nastavenie času | 8s-3min-10min-15min, (nastaviteľné) |
| Ovládanie svetla | 10LUX-50LUX->2000LUX, (nastaviteľné |
| Spotreba energie | cca 0,5W |
| Pracovná teplota | -15°C~+70°C |
Nastavenie času S1 S2
Môže byť definovaný ako 8 sekúnd až 15 minút. Akýkoľvek pohyb zaznamenaný pred uplynutím tohto času znova spustí časovač. Odporúča sa zvoliť najkratší čas na úpravu detekčného rozsahu a na vykonanie testu chôdze. Pre nastavenie prepínača do polohy ON je „1“, pre nastavenie OFF je „0“.
Slúži hlavne na nastavenie doby oneskorenia od okamihu detekcie signálu a automatického zapnutia svetla až po automatické vypnutie svetla. Čas oneskorenia môžete definovať podľa svojich praktických potrieb. Z dôvodu úspory energie však radšej znížte čas oneskorenia, pretože mikrovlnný senzor má funkciu nepretržitého snímania, to znamená, že každý pohyb zaznamenaný pred uplynutím času oneskorenia znova spustí časovač a svetlo bude svietiť iba vtedy, ak je v dosahu detekcie človek.
Nastavenie rozsahu detekcie (citlivosti) S3 S4
Detekčný rozsah je termín používaný na opis polomerov zhruba kruhového odliatku na zemi pri inštalácii vo výške 3 m. Pre nastavenie prepínača do polohy ON je „1“, pre nastavenie OFF je „0“.
Upozornenie: pri používaní tohto produktu nastavte citlivosť (detekčný rozsah) na vhodnú hodnotu, ale na maximum, aby ste sa vyhli abnormálnej reakcii spôsobenej ľahkou detekciou nesprávneho pohybu fúkajúceho lístia a záclon, malých zvierat alebo rušením elektrickej siete a elektrických zariadení. Všetko vyššie uvedené povedie k chybovej reakcii. Keď produkt nefunguje normálne, skúste vhodne znížiť citlivosť a potom ho otestujte. Ľudský pohyb spôsobí indukciu snímača, takže keď testujete funkciu, opustite oblasť indukcie a nerobte pohyb, aby ste zabránili nepretržitej činnosti snímača.
Nastavenie ovládania svetla S5 S6
Dá sa definovať v rozsahu 10~>2000 LUX. Pre nastavenie prepínača do polohy ON je „1“, pre nastavenie OFF je „0“.
Táto príručka je určená pre aktuálne programovanie obsahu tohto produktu, existujú akékoľvek zmeny a úpravy výrobcu bez upozornenia!
Je prísne zakázané kopírovať obsah návodu na použitie na akýkoľvek iný účel bez súhlasu spoločnosti.
| Chyba | Príčina poruchy | Riešenie |
| Zaťaženie nefunguje. | Osvetlenie je nesprávne nastavené. | Upravte nastavenie záťaže. |
| Náklad je zlomený. | Zmeňte záťaž. | |
| Napájanie je vypnuté. | Zapnite napájanie. | |
| Záťaž funguje neustále. | V oblasti detekcie je nepretržitý signál. | Skontrolujte nastavenia oblasť detekcie. |
| Zaťaženie funguje, keď existuje nezistil sa žiadny pohybový signál. | Lampa nie je správne nainštalovaná, takže snímač zlyhá detekovať spoľahlivé signály. | Znova upravte miesto inštalácie. |
| Pohyblivý signál je detekovaný snímačom (pohyb za stenou, pohyb malých predmetov a pod.) | Skontrolujte nastavenia oblasti detekcie. | |
| Záťaž nefunguje, keď je detekovaný signál pohybu. | Rýchlosť pohybu je príliš vysoká alebo definovaná oblasť detekcie je príliš malá. | Skontrolujte nastavenia oblasti detekcie. |
POZOR! Nasledujúce situácie povedú k chybovej reakcii.
1. Inštalácia na hojdacom objekte povedie k chybovej reakcii.
2. Chvenie závesu odfúknutého vetrom povedie k chybovej reakcii. Vyberte si vhodné miesto na inštaláciu.
3. Inštalácia tam, kde je rušná premávka, povedie k chybovej reakcii.
4. Iskry produkované niektorým zariadením v blízkosti budú viesť k chybovej reakcii.
● Potvrďte to pri profesionálnej inštalácii.
● Z bezpečnostných dôvodov pred inštaláciou a demontážou vypnite napájanie.
● Za straty spôsobené nesprávnou obsluhou nenesie výrobca žiadnu zodpovednosť.
