PDLUX PD-M330-K 24 GHz MMWAVE DETECTION SENZOR DETECTION
Použite FMCW na zisťovanie ľudí v určenom priestore. Kombináciou spracovania radarového signálu s presným algoritmom detekcie ľudskej detekcie je možné dosiahnuť vysokú citlivosť ľudskej detekcie, ktorá dokáže zistiť pohybujúce sa a stacionárne ľudské ciele. Biologická prítomnosť (hlavne ľudské telo) s charakteristikami, ako je dýchanie a srdcový rytmus v detekčnom rozsahu, sa zistí, takže ľudské telo môže byť snímané bez pohybu tela vrátane spiacich ľudí.
Model:PD-M330-K
Odoslať dopyt
Zhrnutie
Použite FMCW na zisťovanie ľudí v určenom priestore. Kombináciou spracovania radarového signálu s presným algoritmom detekcie ľudskej detekcie je možné dosiahnuť vysokú citlivosť ľudskej detekcie, ktorá dokáže zistiť pohybujúce sa a stacionárne ľudské ciele. Biologická prítomnosť (hlavne ľudské telo) s charakteristikami, ako je dýchanie a srdcový rytmus v detekčnom rozsahu, sa zistí, takže ľudské telo môže byť snímané bez pohybu tela vrátane spiacich ľudí.
Špecifikácie
| Prevádzková frekvencia: | 24-24,2 GHz |
| Menovité zaťaženie: | 800 W (odporové)/300 W (kapacitné) |
| Menovité napätie: | 100-240 V AC, 50/10 Hz |
| Výstupný signál: | Prepínač |
| Spotreba energie pohotovostnej energie: | <0,4 W |
| Výška inštalácie: | 2-3 m |
| Polomer detekcie: | > 3 m (s detekčným rozsahom polomer 1-3 metra) Pohybujte sa Polomer detekcie na 3-6 m. |
| Rozsah riadenia svetla: | 5-300lux - deň |
| Oneskorenie vypnutia: | 5 sekúnd až 3 minúty (nastavte Čas vypnutia oneskorenia podľa potreby) Úroveň ochrany IP20 |

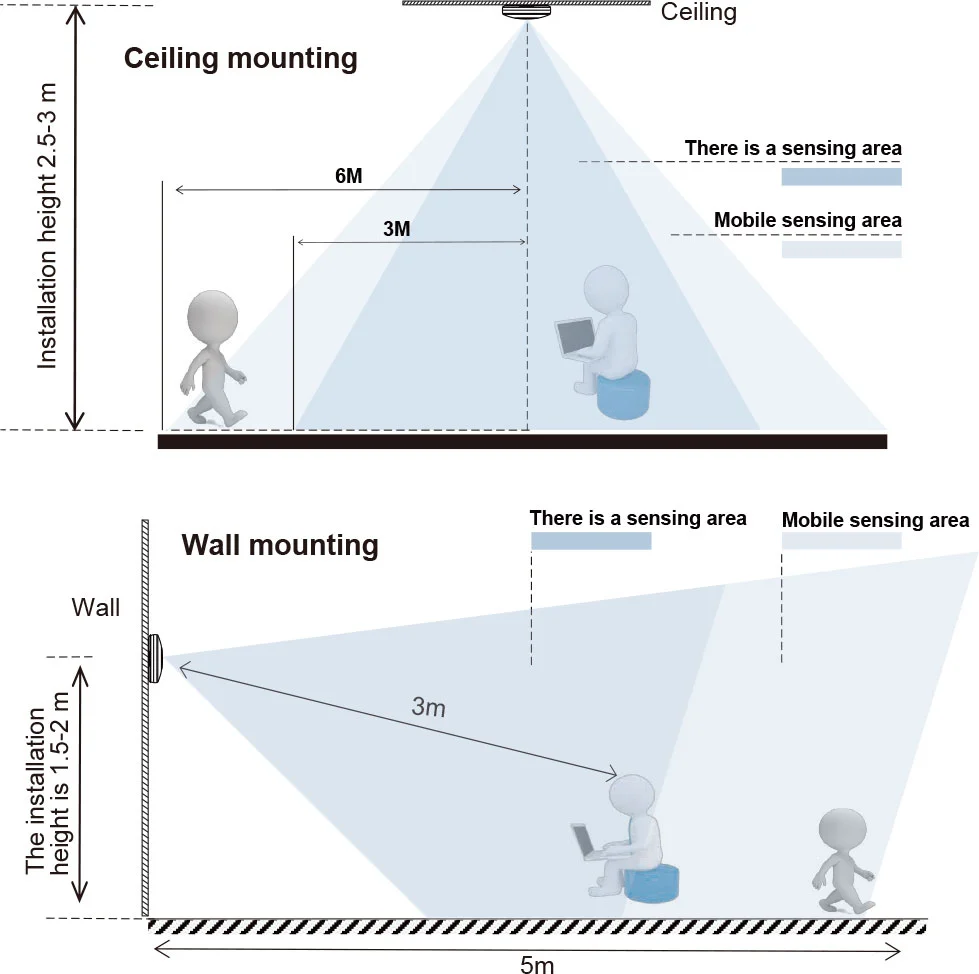

Schematický diagram distribúcie detekcie
Funkcia
Identifikujte deň a noc automaticky. Môže prispôsobiť okolité svetlo podľa vašej túžby: Keď sa obraciate na slnko (max), bude to fungovať v deň a v noci. Keď sa obráti na Mesiac (min), bude to fungovať iba za menej ako 10 -klebeti. Pokiaľ ide o úpravu, pozrite si testovací spôsob.
Časové oneskorenie sa pridáva nepretržite: Keď dostane druhý indukčný signál po prvom induktor, vypočíta čas ešte raz po zvyšok prvého časového oneskorenia. (Nastavte čas)
Úprava oneskorenia: Môže byť nastavená podľa potreby. Minimálna hodnota je 5 sekúnd a maximálna hodnota je 3 minúty

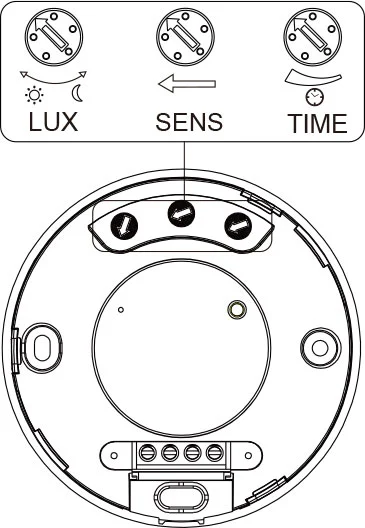

(1) Nastavenie kontroly svetla
Upravte pracovné svetlo. Otočte v smere hodinových ručičiek, aby ste ho zvýšili a otočte proti smeru hodinových ručičiek, aby ste ho znížili. Keď sa obracia na Mini, bude fungovať iba pod kontrolou svetla okolo 10-lix, keď sa otočí na maximum, môže fungovať akúkoľvek kontrolu svetla.
(2) Nastavenie času
Upravte nastavenie času práce na zaťaženie. Otočte v smere hodinových ručičiek, aby ste ho zvýšili a otočte proti smeru hodinových ručičiek, aby ste ho znížili. Nastavenie času je asi 3 minúty, keď sa otočí na maximum, a nastavenie času je asi 5 s, keď sa otočí na min.
(3) Nastavenie detekcie (citlivosť)
Detekčná vzdialenosť je minimálna pri otáčaní proti smeru hodinových ručičiek na dno a maximálne pri otáčaní v smere hodinových ručičiek na dno.
Maximálny rozsah cieľa detekcie radaru je 6 m priamka vzdialenosť medzi ľudským telom a senzorom a detekčný rozsah je 1-6 m.
Poznámka: Keď sa svetlo automaticky vypne, bude trvať 1 sekundu, kým bude senzor pripravený na detekciu iného pohybu, to znamená, iba signál detegovaný o 1 sekundy neskôr môže byť svetlo automatické.
Je to hlavne pre nastavenie času oneskorenia od okamihu zisteného signálu a automatického zapnutia svetla až do automatického vypnutia svetla. Môžete definovať čas oneskorenia pre svoju praktickú potrebu. Lepšie by ste však mali lepšie znížiť čas oneskorenia kvôli úspore energie, pretože infračervený senzor má funkciu nepretržitého snímania, to znamená, že akýkoľvek pohyb zistený pred uplynutím času oneskorenia znova začne časovač a svetlo bude pokračovať iba vtedy, ak je človek v detekčnom rozsahu.

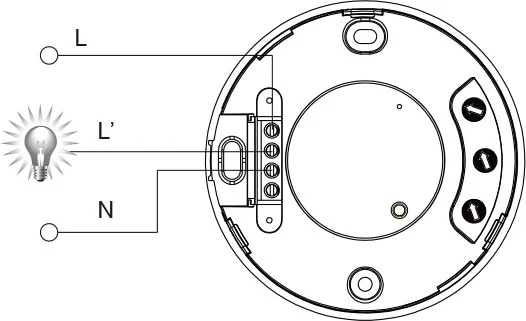

Diagram
● Pripojte n, l s napájaním;
● Pripojte n, l 's nákladom.

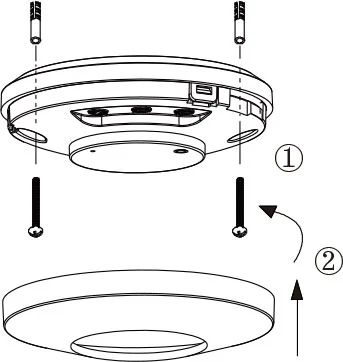

Inštrukcia
Poznámka:
Pred inštaláciou vypnutia napájania
Skúška
1. Otočte gombík Lux v smere hodinových ručičiek na maximum (slnko). Otáčajte časový gombík proti smeru hodinových ručičiek na minimum.
2. Po zapnutí zapnutia, ak sa nezistí žiadny kontinuálny signál, riadené zaťaženie prestane pracovať po 5 sekundách až 3 minútach.
3. Po zistení zaťaženie funguje a indikátorové svetlo je zapnuté. Po 5 sekundách až 3 minútach, ak sa nezistí žiadny kontinuálny signál, indikátorové svetlo prestane fungovať. Ak je signál detegovaný po 5 sekundách, zaťaženie by malo začať fungovať, svetlo indikátora by sa malo rozsvietiť a prestať pracovať po 5 sekundách až 3 minútach. V súčasnosti sa nezistí žiadny kontinuálny signál.
4. Otočte gombík Lux proti smeru hodinových ručičiek na minimum. Ak sa test vykonáva pri 10 Lux alebo viac, zaťaženie by nemalo fungovať po zastavení induktívneho zaťaženia; Ale ak zakryjete detekčné okno nepriehľadným objektom (uterák atď.), Zaťaženie bude fungovať. Ak neexistujú signály snímania, zaťaženie by malo prestať pracovať do 5 sekúnd až 3 minúty.
Táto príručka je určená na súčasné programovanie obsahu tohto produktu, pre výrobcu sa vyskytujú nejaké zmeny a úpravy bez predchádzajúceho upozornenia!
Je prísne zakázané kopírovať obsah návodu na použitie na akýkoľvek iný účel bez súhlasu spoločnosti.
