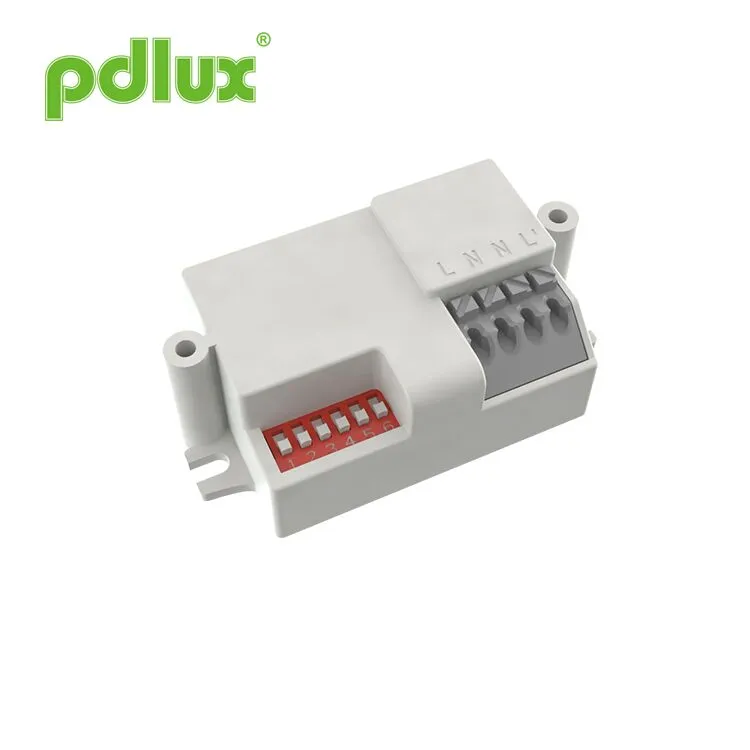

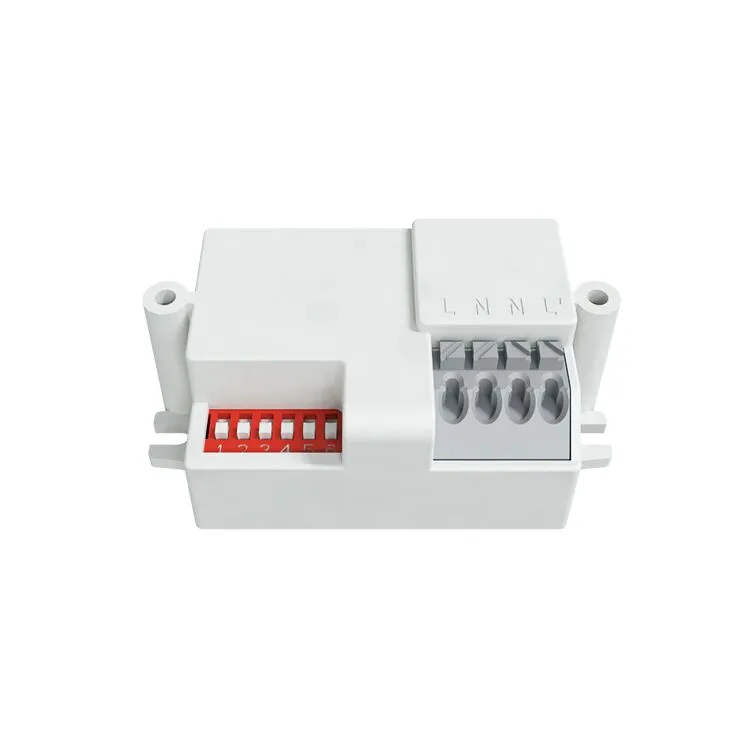

PDLUX PD-MV1031 360 ° stropný montáž mikrovlnného pohybu pre automatické zapnutie/vypnutie osvetlenia
Jedná sa o digitálny mikrovlnný senzor HI, ktorého detekčný rozsah je 360 ° a pracovná frekvencia je 5,8 GHz. Je založený na princípe Dopplera, ktorý integruje emitovanie a prijímanie. Prijíma MCU (mikro riadiaca jednotka), ktorá výrazne zvyšuje svoju presnosť a znižuje mieru poruchy. Je jemný vzhľad a kompaktný v štruktúre. Môže byť nezávisle pripojený k záťažom alebo ľahko nainštalovaný vo vnútri osvetlenia s tienidlom tlmivou z skla alebo plastu. Všeobecne sa uplatňuje v priechode, toaletách, výťahu, domácnosti alebo iných verejných priestoroch na ochranu bezpečnosti alebo úsporu energie.
Odoslať dopyt

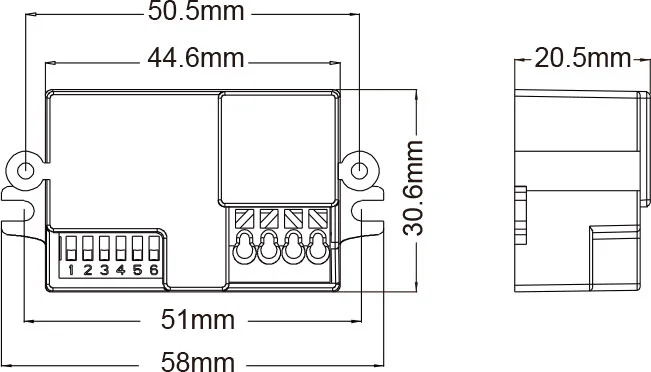

Veľkosť produktu
Zhrnutie
Jedná sa o digitálny mikrovlnný senzor HI, ktorého detekčný rozsah je 360 ° a pracovná frekvencia je 5,8 GHz. Je založený na princípe Dopplera, ktorý integruje emitovanie a prijímanie. Prijíma MCU (mikro riadiaca jednotka), ktorá výrazne zvyšuje svoju presnosť a znižuje mieru poruchy. Je jemný vzhľad a kompaktný v štruktúre. Môže byť nezávisle pripojený k záťažom alebo ľahko nainštalovaný vo vnútri osvetlenia s tienidlom tlmivou z skla alebo plastu. Všeobecne sa uplatňuje v priechode, toaletách, výťahu, domácnosti alebo iných verejných priestoroch na ochranu bezpečnosti alebo úsporu energie.
Funkcie
1. Nebrania na výťažnosť: jeho výkonná sila je nižšia ako 0,2 MW, čo nepoškodzuje ľudské telo.
2. Schopnosť anti -interferencie môže pracovať v teplotnom rozsahu -15 ℃ -+70 ℃.
3. Frekvencia je konštantná a frekvenčný posun sa nevyskytuje vo frekvenčnom rozsahu.
Senzor

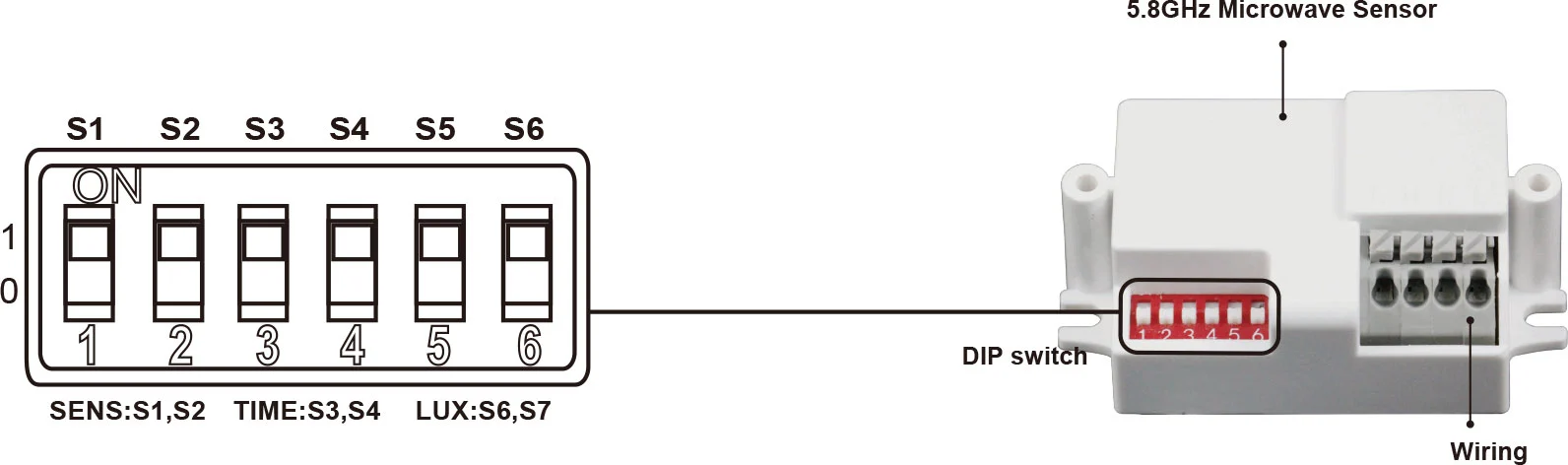

Nastavenie: prepínač DIP
Špecifikácie
| Zdroj energie: | 100-277VAC |
| Frekvencia výkonu: | 50/60 Hz |
| Systém HF: | 5,8 GHz （stredová frekvencia） CW Electric Wave, ISM Band |
| Menovité zaťaženie: | 800 W max.Tungsten (220-277VAC) 200 W max.fluorescent & LED (220-277VAC) 400 W max.Tungsten (100-130VAC) 100 W max.Fluorescent & LED (100-130VAC) |
| Úroveň ochrany: | IP20, trieda II |
| Prenosový výkon: | <0,2 MW |
| Detekčný uhol: | 360 ° |
| Rozsah detekcie: | 3M-5M-7M (RADII.) (Nastaviteľné) |
| Nastavenie času: | 5 s-120 s-200 s, (nastaviteľné) |
| Kontrolu svetla: | 10lux-50Lux-> 2000lux, (nastaviteľné) |
| Inštalácia SIT: | vo vnútri, montáž stropu |
| Spotreba energie: | približne |
| Pracovná teplota: | -15 ° C ~+70 ° C |

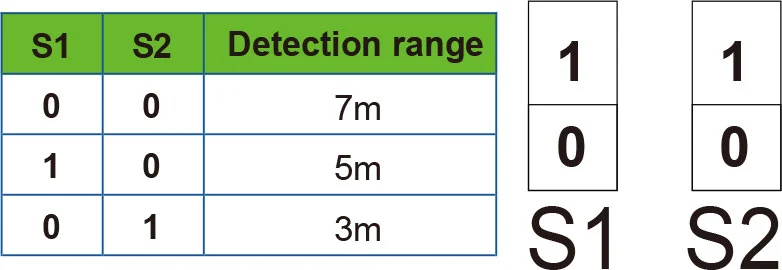

Nastavenie detekcie (citlivosť) S1 S2

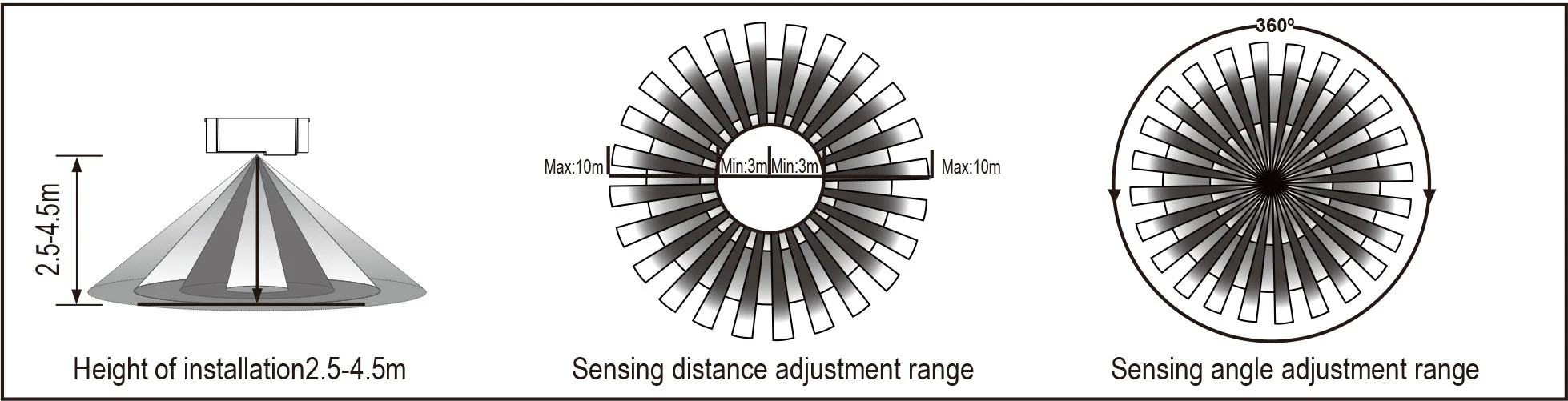

Detekčný rozsah je termín používaný na opis polomerov zhruba kruhu odlievania na zemi, keď je nainštalovaný vo výške 3 m. Na nastavenie prepínača na ON je „1“, na vypnutie je „0“.
OZNÁMENIE: Pri použití tohto produktu upravte citlivosť (detekčný rozsah) na primeranú hodnotu, ale maximum, aby sa zabránilo abnormálnej reakcii spôsobenej ľahkou detekciou nesprávneho pohybu fúkajúcimi listami a záclonami, malými zvieratami alebo rušením elektrickej mriežky a elektrického zariadenia. Všetky vyššie uvedené povedú k reakcii chyby. Ak produkt nefunguje normálne, skúste primerane znížiť citlivosť a potom ho otestujte. Ľudský pohyb spôsobí indukciu senzora, takže keď ste pod testovaním funkcií, nechajte indukčnú oblasť a nerobte pohyb, aby ste zabránili nepretržitej práci senzora.

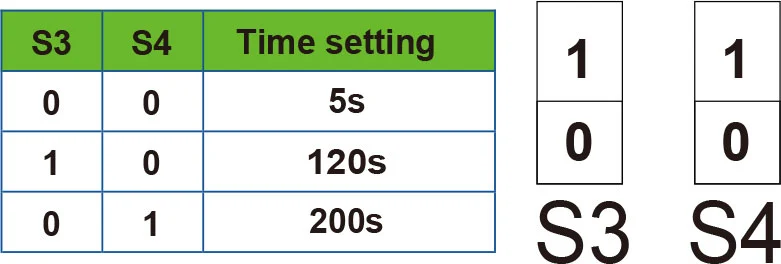

Nastavenie času S3 S4
Môže byť definovaný od 5 sekúnd do 200 sekúnd. Akýkoľvek pohyb zistený pred týmto časom uplynie časovač. Odporúča sa vybrať najkratší čas na úpravu detekčného rozsahu a na vykonanie testu chôdze. Na nastavenie prepínača na ON je „1“, na vypnutie je „0“.
Je to hlavne pre nastavenie času oneskorenia od okamihu zisteného signálu a automatického zapnutia svetla až do automatického vypnutia svetla. Môžete definovať čas oneskorenia pre svoju praktickú potrebu. Lepšie by ste však mali znížiť čas oneskorenia kvôli úspore energie, pretože mikrovlnný senzor má funkciu nepretržitého snímania, to znamená, že akýkoľvek pohyb zistený pred uplynutím času oneskorenia znova začne časovač a svetlo sa bude udržiavať iba vtedy, ak je človek v detekčnom rozsahu.

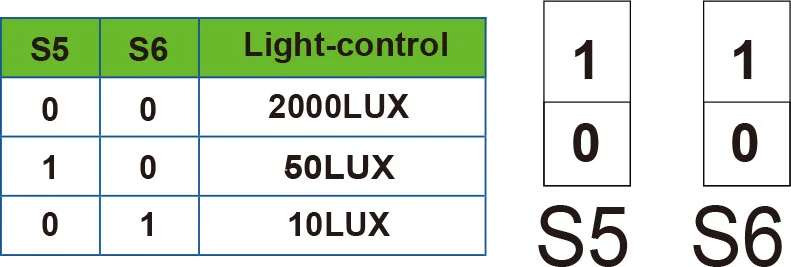

Svetelné riadenie S5 S6
Môže byť definovaný v rozsahu 10 ~> 2000 lux. Na nastavenie prepínača na ON je „1“, na vypnutie je „0“.
Táto príručka je určená na súčasné programovanie obsahu tohto produktu, pre výrobcu sa vyskytujú nejaké zmeny a úpravy bez predchádzajúceho upozornenia!
Je prísne zakázané kopírovať obsah návodu na použitie na akýkoľvek iný účel bez súhlasu spoločnosti.
| Porucha | Zlyhanie | Riešenie |
| Zaťaženie nefunguje. | Light-illuminácia je nastavená nesprávne. | Upravte nastavenie zaťaženia. |
| Zaťaženie funguje stále. | Zaťaženie je zlomené. | Zmeňte zaťaženie. |
| Sila je vypnutá. | Zapnite si napájanie. | |
| V oblasti detekcie je kontinuálny signál. | Skontrolujte nastavenia detekčnej oblasti. | |
| Zaťaženie funguje, keď sa nezistí žiadny pohybový signál. | Lampa nie je nainštalovaná dobre, aby senzor nezistil spoľahlivé signály. | Znovu upravte miesto inštalácie. |
| Pohybujúci sa signál je detegovaný senzorom (pohyb za stenou, pohyb malých predmetov atď.) | Skontrolujte nastavenia detekčnej oblasti. | |
| Zaťaženie nefunguje, keď sa zistí signál pohybu. | Rýchlosť pohybu je príliš rýchla alebo definovaná detekčná oblasť je príliš malá. | Skontrolujte nastavenia detekčnej oblasti. |
POZOR! Nasledujúce situácie povedú k reakcii chyby.
1.Being nainštalovaný v hojdacom objekte povedie k reakcii chybovosti.
2. Trasenie závesu fúkané vetrom povedie k reakcii chybovosti. Vyberte vhodné miesto na inštaláciu.
3. Bying Inštalovaný tam, kde je prevádzka zaneprázdnená, povedie k reakcii chybovosti.
4. Sprky produkované niektorými zariadeniami v okolí povedú k reakcii na chybu.
● Potvrďte s prefessionálnou inštaláciou.
● Na bezpečnostné účely pred inštaláciou a odstraňovaním prerušte napájanie.
● Akékoľvek straty spôsobené nesprávnou prevádzkou, výrobca nezodpovedá.
