Vybavený infračerveným senzorom projekčnej lampy

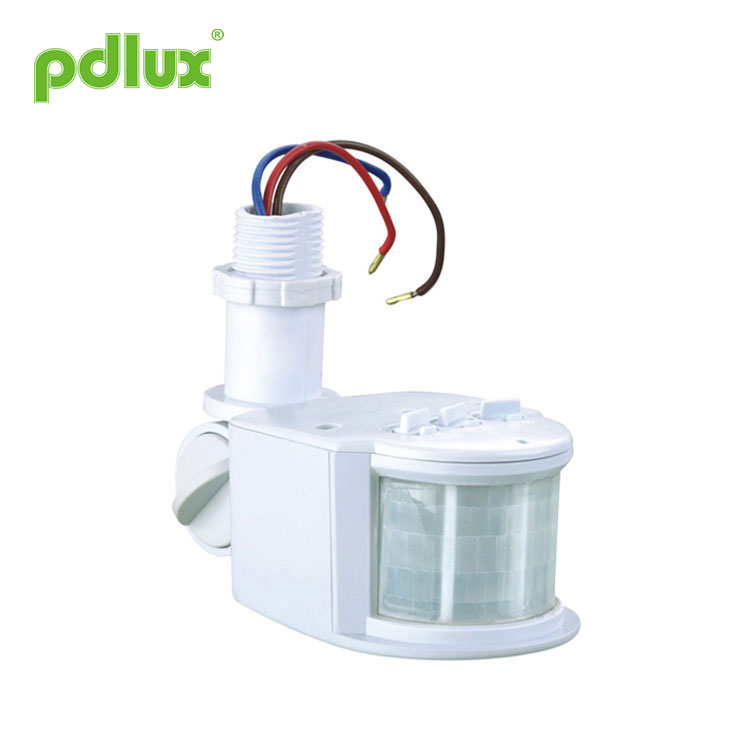

Pokyny k infračervenému senzoru PD-PIR112-Z

Zhrnutie

Vybavený infračerveným senzorom projekčnej lampy je pokročilý digitálne riadený infračervený pyroelektrický inteligentný senzorový produkt. Používa MCU na presný výpočet informácií o prepínači a presne riadi zapínanie relé v nulovom bode sínusovej vlny, takže každý z nich záťaž je zapnutá. V nulovom bode sínusovej vlny,sa zabráni problémom so zapínacím prúdom spôsobeným konvenčným riadiacim režimom, keď je zapnuté vysoké napätie sínusoida, najmä relé veľkého poškodenia prúdu generované veľkokapacitným kondenzátorom pod vplyvom vysokého napätia pod záťažou. Z dôvodu diverzifikácie súčasné elektrické záťaže, najmä LED žiarovky, energeticky úsporné žiarovky a žiarivky, majú kondenzátory s rôznymi kapacitami. To je katastrofa pre relé. Niekedy 50W LED žiarovka môže generovať nárazové prúdy od 80 do 120A. Obyčajné relé 10A vydrží iba 3-násobok zapínacieho prúdu a je pravdepodobné, že relé bude rozbité za niekoľko dní alebo niekoľkokrát. Preto má konvenčný snímač na trhu krátku životnosť a malý záťažový prúd.

Aby bolo možné tento problém prekonať, zariadenie vybavené infračerveným snímačom projekčnej lampy prijíma pokročilý výpočet digitálnej presnosti na zapnutie záťaže, keď je sínusová vlna na nulovom potenciáli, čím sa vyrieši problém s prúdovým rázom, čím sa výrazne zvýši kapacita záťaže a predĺži sa životnosť služby. životnosť výrobku. Najnovšia metóda riadenia technológie senzorov hromadnej výroby dokáže ľahko riadiť akékoľvek zaťaženie. Je to produkt strednej a vyššej triedy. Aj keď sú náklady v porovnaní s konvenčnou verziou vyššie, spoľahlivosť a životnosť produktu sa výrazne zvyšujú. Tento produkt sa rovná voľbe duševnej pohody a bezpečnosti.

Je vybavená infračerveným snímačom projekčnej lampy a má verziu so spínaným zdrojom a verziu s kondenzátorom. Verzia spínaného napájacieho zdroja má pracovné napätie až 100V-277V a pohotovostný príkon <0,5W. V zásade môže kapacitná verzia s klesajúcim napájaním mať iba jedno napätie a spotreba energie v pohotovostnom režime je> 0,7 W. Mali by ste to zvážiť pri výbere produktu.

technické údaje

Funkcia

Nastavenie LUX:
LUX sa týka osvetlenia prostredia. Nastavovací gombík LUX vám umožňuje zvoliť si, ktorú intenzitu osvetlenia chcete dostať do indukcie. Vyberte si zvyk, ktorý vám vyhovuje. Niektoré z možností riešenia 20LUX musia byť osvetlené. Niekto zvolí ako indukčné osvetlenie okolité osvetlenie 50LUX a niekto indukčné osvetlenie kedykoľvek, pokiaľ je nastavovací gombík LUX nastavený na maximum.
Úprava času:

Gombík nastavenia času sa používa na nastavenie času po tom, čo senzor sníma svetlo, a užívateľ môže primerane zvoliť čas oneskorenia po indukcii.

Funkcia

Dokáže automaticky identifikovať deň a noc. Okolité svetlo je možné upraviť. Bude to teda fungovať v noci a zastaví sa cez deň. Spotrebiteľ si ho môže ľubovoľne upraviť.
Rozsah detekcie je možné upraviť podľa miestneho miesta.
Nastavenie času je možné upraviť podľa miesta.
Svetelný čas je možné pridať automaticky. Keď sa človek pohybuje v detekčných poliach, keď lampa svieti, môže vypočítať čas ešte raz a automaticky oneskoriť svetelný čas po tom, čo svetelný čas zakaždým detekuje signály.
Inštalácia je rôznorodá: dokážeme namontovať pripojenie - line box, pripojenie-ústie, 1/2 "špirálové pripojenie-ruka.

Informácie o snímači

Inštalácia

L Brown N modrá Lï¼ ‡ Červená pripojte L a N napájaním; spojiť L a N s nákladom.

Pripojte sa

Podrobná inštalácia je potvrdená podľa správneho obrázku.
- Uhol detekcie (pohľad zhora) - Dobrá citlivosť (šípka predstavuje pohyblivú orientáciu).
…… Slabá citlivosť…… Detekčná vzdialenosť a rozsah (bočný pohľad)

Prevádzka 1) Citlivosť: otočením gombíka „1“ v smere hodinových ručičiek zvýšite jeho citlivosť a otočením proti smeru hodinových ručičiek znížite jeho citlivosť. 2) Otáčaním gombíka „2“ v smere hodinových ručičiek ho zvyšujte a otáčaním proti smeru hodinových ručičiek ho znižujte. 3) Ovládanie svetla: otočte gombík - 3 €, tento produkt môže pracovať v rôznych svetlách okolitého prostredia. (Pozri obr.)

POZOR:

Pri používaní tohto produktu upravte citlivosť na vhodnú pozíciu, ktorú potrebujete. Nenastavujte citlivosť na maximum, aby ste zabránili tomu, že produkt nebude pracovať normálne kvôli nesprávnemu pohybu. Pretože je príliš vysoká citlivosť, ľahko odhalíte nesprávny pohyb pomocou vietor fúkajúci lístie a záclony, malé zvieratá a nesprávny pohyb rušením elektrickej siete a elektrických zariadení. Všetci, ktorí vedú produkt, nepracujú normálne!
Ak produkt nefunguje normálne, skúste primerane znížiť citlivosť a potom to vyskúšajte.

Poznámky k vybaveniu infračerveným snímačom projekčnej lampy

Neinštalujte ho na miesto, kde je slnečné svetlo alebo prúd vzduchu. Teplota sa zjavne mení.
Vyvarujte sa toho, aby ste do objektívu narazili ostrými predmetmi alebo hrubými znečisťujúcimi látkami.

Nejaký problém a vyriešený spôsob

Zaťaženie nefunguje:
a: Skontrolujte výkon a záťaž;
b: Ak je zaťaženie dobré;
c: Ak je kontrolka zelená;
d: Skontrolujte, či pracovné svetlo zodpovedá ovládaniu svetla.

Citlivosť je slabá:
a: Skontrolujte prosím, či pred detekčným oknom nebráni tento efekt prijímať signály;
b: Skontrolujte teplotu okolia;
c: Skontrolujte, či je zdroj signálov v detekčnom poli;
d: Skontrolujte prosím montážnu výšku;
e: Ak je pohybová orientácia správna.

Senzor nemôže automaticky uzavrieť záťaž:
a: Ak sú v detekčných poliach kontinuálne signály;
b: Ak je nastavenie času nastavené na najdlhšiu;
c: Ak výkon zodpovedá pokynu;
d: Ak sa teplota vzduchu zmení v blízkosti snímača, napríklad klimatizácia alebo ústredné kúrenie atď

- Potvrďte prosím odbornou inštaláciou.
- Pred inštaláciou a demontážou odpojte napájanie.
- Uistite sa, že ste z bezpečnostných dôvodov odpojili napájanie.
- Nesprávna prevádzka spôsobila straty, výrobca nepreberá zodpovednosť.
Táto príručka je určená pre aktuálne programovanie obsahu tohto produktu, sú tu nejaké zmeny
a úpravy výrobcovi bez predchádzajúceho upozornenia!
Táto inštrukcia by bez nášho súhlasu nemala byť kopírovaná na iné účely.
