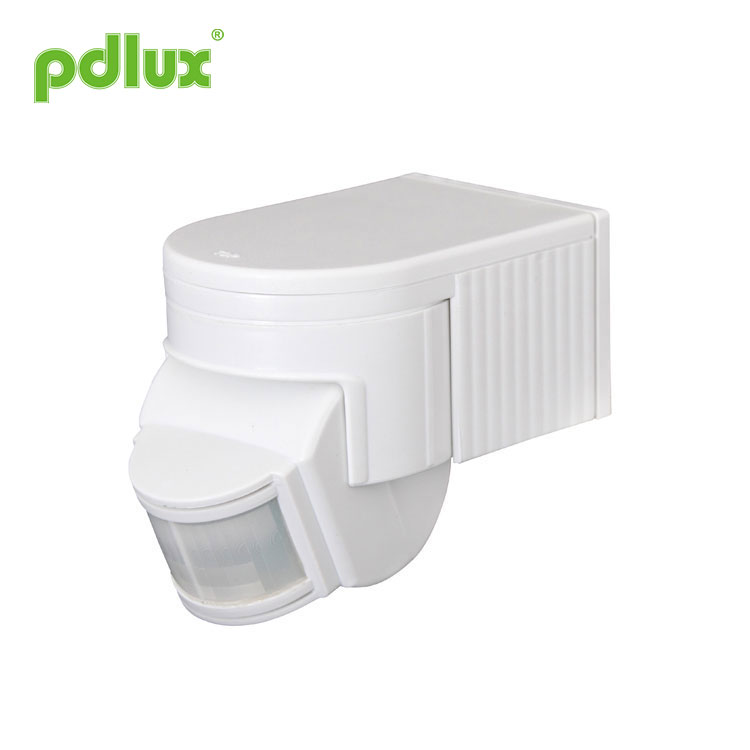

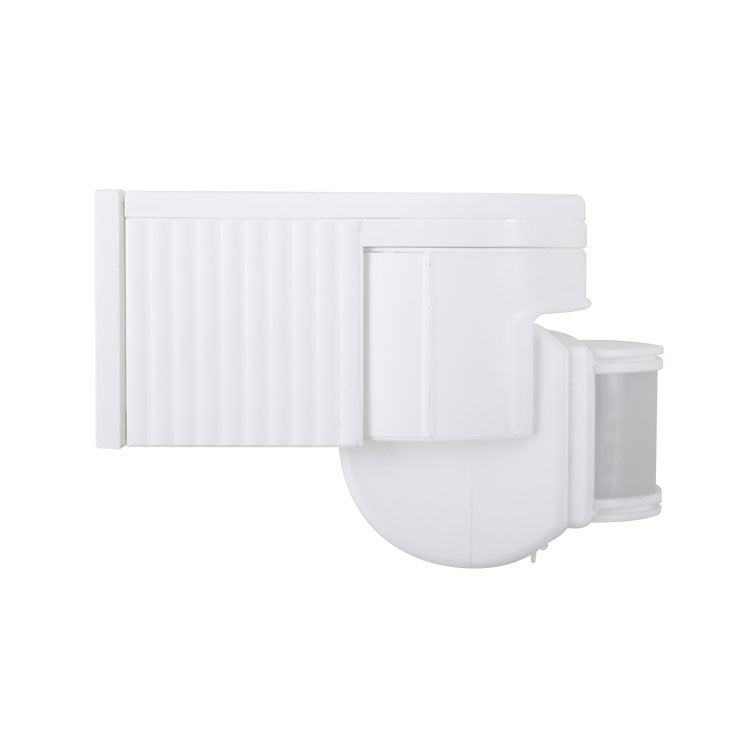

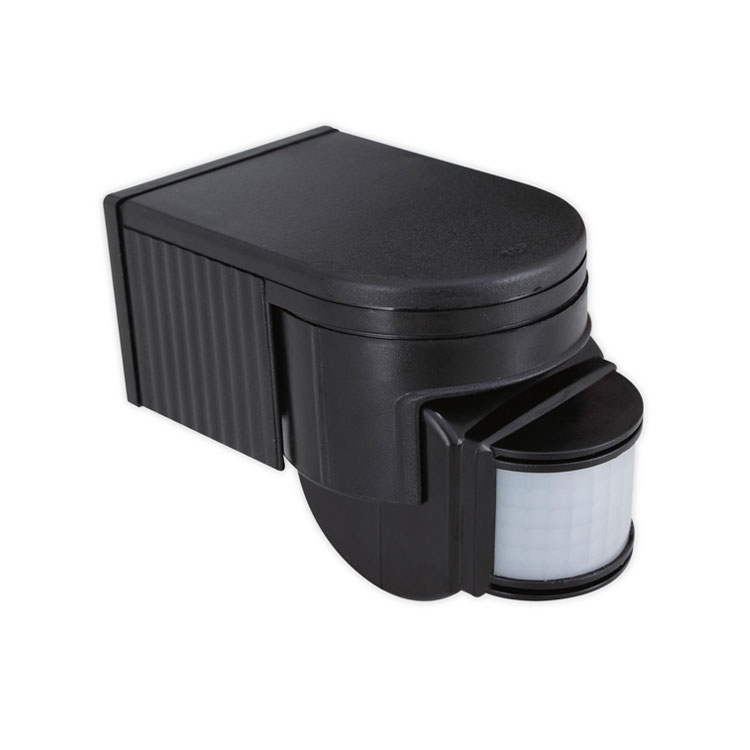

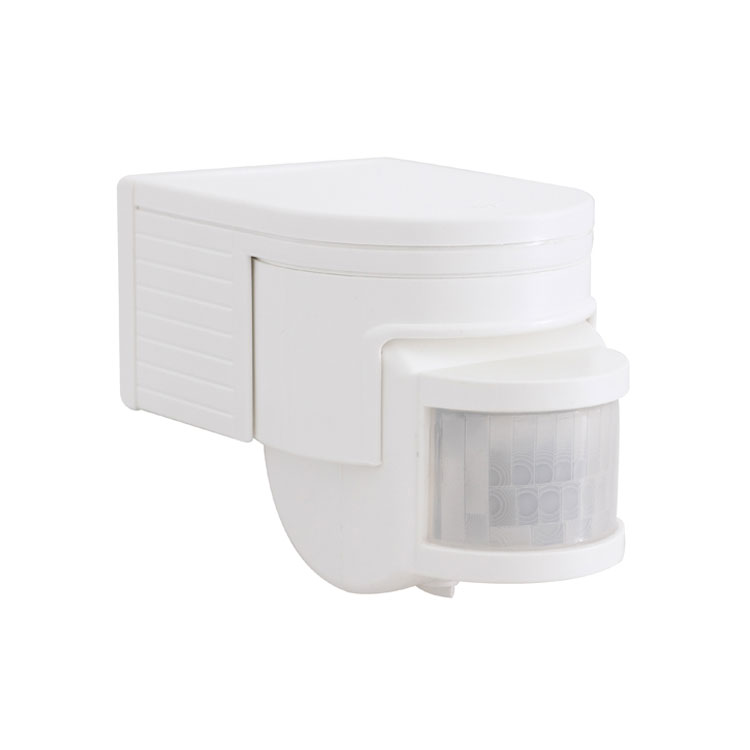

Nástenný infračervený senzor

Pokyny pre infračervený snímač pohybu PD-PIR125-Z

Zhrnutie

Wall Infrared Sensor je pokročilý digitálne riadený infračervený pyroelektrický inteligentný senzorový produkt. Nástenný infračervený snímač využíva jeden snímač s vysokým rozlíšením, ktorý je takmer dvojnásobný oproti citlivosti jedného tradičného snímača. Používa MCU na presný výpočet informácií o prepínači a na presné riadenie relé, ktoré sa má zapnúť v nulovom bode sínusovej vlny, aby bolo zapnuté každé zaťaženie. V nulovom bode sínusovej vlny sa zabráni problémom so zapínacím prúdom spôsobeným konvenčným riadiacim režimom, keď je zapnuté vysoké napätie sínusovej vlny, najmä relé veľkého poškodenia prúdu generované veľkokapacitným kondenzátorom pod vplyvom vysokého napätie pod záťažou.

Kvôli diverzifikácii súčasného elektrického zaťaženia, najmä LED žiarovky, úsporné žiarovky a žiarivky, všetky majú kondenzátory s rôznymi kapacitami. To je katastrofa pre relé. Niekedy 50W LED žiarovka môže generovať nárazové prúdy od 80 do 120A. Obyčajné relé 10A vydrží iba 3-násobok zapínacieho prúdu a je pravdepodobné, že relé bude rozbité za niekoľko dní alebo niekoľkokrát. Preto má konvenčný snímač na trhu krátku životnosť a malý záťažový prúd.

Na prekonanie tohto problému tento produkt prijíma pokročilé výpočty digitálnej presnosti na zapnutie záťaže, keď je sínusová vlna na nulovom potenciáli, čím sa vyrieši problém s prúdovým rázom, čím sa výrazne zvýši kapacita zaťaženia a predĺži sa životnosť výrobku. Najnovšia metóda riadenia technológie senzorov hromadnej výroby dokáže ľahko riadiť akékoľvek zaťaženie. Je to produkt strednej a vyššej triedy. Aj keď sú náklady v porovnaní s konvenčnou verziou vyššie, spoľahlivosť a životnosť produktu sa výrazne zvyšujú. Tento produkt sa rovná voľbe duševnej pohody a bezpečnosti.

Nástenný infračervený senzor má verziu spínaného napájacieho zdroja a verziu s klesajúcim kondenzátorom. Verzia spínaného napájacieho zdroja má pracovné napätie až 100V-277V a pohotovostný príkon <0,5W. V zásade môže kapacitná verzia s klesajúcim napájaním mať iba jedno napätie a spotreba energie v pohotovostnom režime je> 0,7 W. Mali by ste to zvážiť pri výbere produktu.

Špecifikácie nástenného infračerveného senzora

Informácie o senzore

Funkcia
> Nastavenie LUX:
LUX sa týka osvetlenia prostredia. Nastavovací gombík LUX vám umožňuje zvoliť si, ktorú intenzitu osvetlenia chcete dostať do indukcie. Vyberte si zvyk, ktorý vám vyhovuje.
Niektoré z možností riešenia 20LUX musia byť osvetlené. Niekto zvolí ako indukčné osvetlenie okolité osvetlenie 50LUX a niekto indukčné osvetlenie kedykoľvek, pokiaľ je nastavovací gombík LUX nastavený na maximum.

> Úprava času:
Gombík nastavenia času sa používa na nastavenie času po tom, čo senzor sníma svetlo, a užívateľ môže primerane zvoliť čas oneskorenia po indukcii.

Schéma zapojenia

L Brown N modrá Ľ. Červená spojte la an napájaním; spojiť L 'a n so záťažou.

Test > Otočte gombík LUX proti smeru hodinových ručičiek na maximum (SUN) a otočte gombík TIME proti smeru hodinových ručičiek na minimum; > Zapnite napájanie a po 30 sekundách zadajte prevádzkový stav; > Pri prvom zhasnutí záťaže bude po 5 sekundách opäť vnímaná, záťaž by mala fungovať a záťaž by mala prestať pracovať asi za 10 sekúnd; Otočte ovládač LUX v smere hodinových ručičiek na minimum. Ak sa skúška vykoná, keď je hodnota riadenia svetla vyššia ako 10 LUX, indukčné zaťaženie nefunguje, keď záťaž prestane fungovať. Ak je kontrolné okno zakryté nepriehľadným predmetom (uterák atď.), Bremeno by malo fungovať. Za podmienky snímacieho signálu prestane záťaž pracovať asi za 10 sekúnd.

Poznámka
> Môže to nainštalovať elektrikár alebo skúsený človek ››
> Nepokojné objekty nemožno považovať za podklad inštalácie ¼ ›
> Pred detekčným oknom by nemali byť žiadne prekážky alebo nepokojné objekty, ktoré by mali vplyv na detekciu.
> Neinštalujte ho v blízkosti zón so zmenami teploty vzduchu, napríklad: klimatizácia, ústredné kúrenie atď
> Z bezpečnostných dôvodov neotvárajte skrinku, ak po inštalácii nájdete záves;
> Aby ste predišli neočakávanému poškodeniu produktu, pridajte prosím pri inštalácii infračerveného senzora bezpečné zariadenie 6A, napríklad: poistka, bezpečná trubica atď.

Nejaký problém a vyriešený spôsob
1ã € Náklad nefunguje:
a: Skontrolujte výkon a záťaž;
b: Ak je zaťaženie dobré;
c: Skontrolujte, či pracovné svetlo zodpovedá ovládaniu svetla.

2ã € Citlivosť je slabá:
a: Skontrolujte prosím, či pred detekčným oknom nebráni prijímaču prijímať signály;
b: Skontrolujte teplotu okolia;
c: Skontrolujte, či sa zdroj signálov nachádza v detekčných poliach;
d: Skontrolujte prosím montážnu výšku;
e: Ak je pohyblivá orientácia správna.

3ã € Senzor nemôže automaticky vypnúť záťaž:
a: Ak sú v detekčných poliach kontinuálne signály;
b: Ak je časové oneskorenie nastavené na najdlhšiu;
c: Ak výkon zodpovedá pokynu;
d: Ak sa teplota vzduchu zmení v blízkosti snímača, napríklad klimatizácia alebo ústredné kúrenie atď.



• Potvrďte prosím odbornou inštaláciou.
• Pred inštaláciou a demontážou odpojte napájanie.
• Uistite sa, že ste z bezpečnostných dôvodov odpojili napájanie.
• Nesprávna prevádzka spôsobila straty, výrobca nepreberá zodpovednosť.

Zaväzujeme sa podporovať kvalitu a spoľahlivosť produktu, avšak všetky elektronické súčiastky majú určitú pravdepodobnosť neúčinnosti, čo spôsobí určité problémy. Pri navrhovaní sme venovali pozornosť nadbytočným dizajnom a prijatej bezpečnostnej kvóte, aby sme sa vyhli problémom.
Táto inštrukcia by bez nášho súhlasu nemala byť kopírovaná na iné účely.
