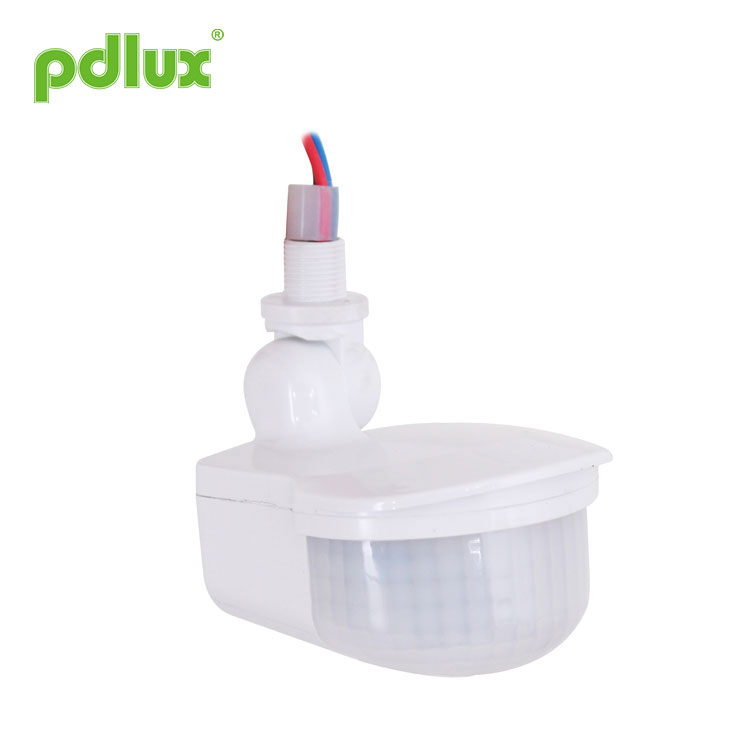

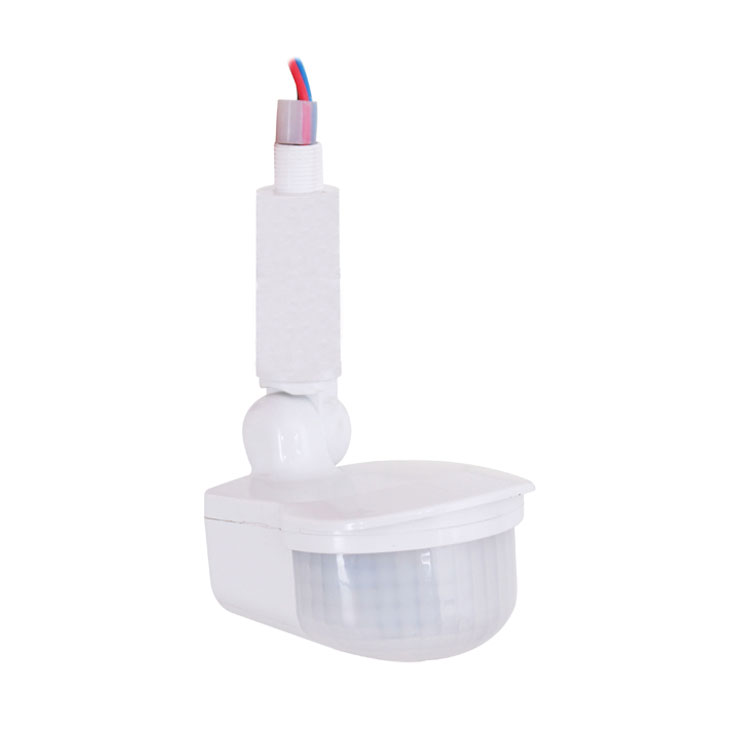

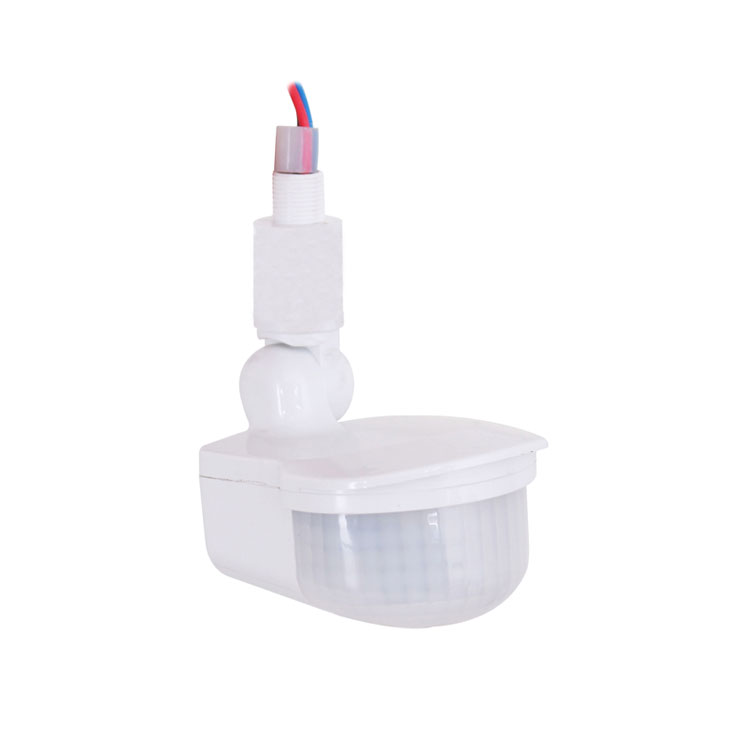

IP65 vodotesný infračervený senzor

Pokyny k infračervenému senzoru PD-PIR152

Zhrnutie

Vodotesný infračervený snímač IP65 je spínač PIR snímača, ktorý využíva infračervenú energiu človeka ako zdroj riadiaceho signálu a určuje, či svetlo musí pracovať alebo nie, a automaticky kontroluje a vypína svetlo. Keď niekto vstúpi do detekčného poľa a spustí snímač pracovať, svetlo sa rozsvieti; keď jeden opustí detekciu zaregistrovanú a dosiahne sa čas nastavenia, svetlo sa vypne. Vodotesný infračervený senzor s krytím IP65 dokáže automaticky detekovať osvetlenie okolitého svetla a nastaviť a upraviť hodnotu podľa potreby. Napríklad, keď sa svetlo zapne a pracuje, keď je osvetlenie okolitého svetla pod nastavenou hodnotou, akonáhle vodotesný infračervený senzor IP65 prekročí nastavenú hodnotu, svetlo prestane fungovať. Svetlo bude svietiť, kým nepríde časové oneskorenie, keď senzor sa spustí. Po detekcii konštantného signálu bude čas prekrytý a svetlo bude neustále svietiť. Môže byť inštalovaný vo vnútorných, chodbových a verejných budovách.

technické údaje

Detekčný anjel je dlhý normálny produkt, detekčná vzdialenosť je veľká.

S lampou v stĺpci

Funkcia
> Dokáže identifikovať deň a noc: ovládanie svetla je možné ľubovoľne nastaviť, keď pracuje. Môže pracovať vo dne aj v noci, keď je nastavená na pozíciu „slnko“ (max.); Ale môže pracovať iba v ovládaní svetla menšom ako 10 luxov, ak je nastavená na „polohu na mesiac“ (min.) . Pokiaľ ide o vzor nastavenia, pozrite si vzor testovania.
> Časové oneskorenie je možné pridávať nepretržite: keď prijme druhý indukčný signál po prvom, bude počítať čas ešte raz pre zvyšok prvého základného časového oneskorenia. (Nastaviť čas)
> Potenciometer riadenia svetla (LUX): gombík v smere hodinových ručičiek znižuje jeho hodnotu; gombík proti smeru hodinových ručičiek zvyšuje jeho hodnotu.
> Časový potenciometer (TIME): gombík v smere hodinových ručičiek zvyšuje jeho hodnotu, maximálna doba oneskorenia je 9 minút; proti smeru hodinových ručičiek gombík zníži svoju hodnotu, minimálny čas oneskorenia je 5 sekúnd.
> Funkcia blesku: keď senzor detekuje užitočný signál, kontrolka bliká; žiadna detekcia užitočného signálu, indikátor nebliká.

Spôsob nastavenia: potenciometer
Úprava hodnôt môže chvíľu trvať, kým uspokoja vaše potreby.

(1) Nastavenie času

Môže byť definovaná od 5 sekúnd (otočte úplne proti smeru hodinových ručičiek) do 9 minút (otočte úplne proti smeru hodinových ručičiek). Akýkoľvek pohyb zistený pred uplynutím tejto doby znova spustí časovač. Odporúča sa zvoliť najkratší čas na nastavenie detekčného rozsahu a na vykonanie testu chôdze.

Vodotesný infračervený snímač s krytím IP65 slúži hlavne na nastavenie času oneskorenia od okamihu detekcie signálu a automatického zapnutia svetla až po automatické vypnutie svetla. Čas oneskorenia môžete definovať podľa svojich praktických potrieb. Radšej však z dôvodu úspory energie znížte čas oneskorenia, pretože mikrovlnný snímač má funkciu nepretržitého snímania, to znamená, že akýkoľvek pohyb zistený pred uplynutím času oneskorenia znovu spustí časovač a svetlo bude svietiť ďalej iba ak je v detekčnom rozsahu človek.

(2) Nastavenie ovládania svetla

Môže byť definovaný v rozsahu <10 ^ 2000 LUX. Ak chcete otočiť gombík úplne v smere hodinových ručičiek, je to asi 10 luxov, úplne proti smeru hodinových ručičiek je to asi 2 000 luxov. Pri nastavovaní detekčnej zóny a vykonaní testu chôdze za denného svetla by ste mali otočiť gombík úplne v smere hodinových ručičiek.

Inštalácia I. Pripojte linku podľa pravého obrázka. N - modrá L - hnedá L '- červená (pochádzajúca z infračerveného snímača) spojte modrú a hnedú s napájaním spojte modrú a červenú so záťažou.
II. 1. Odskrutkujte skrutku krytu spojovacej skrinky žiarovky; 2. Senzor je nainštalovaný na žiarovke; 3. podľa schémy zapojenia; 4. Zatvorte kryt spojovacej skrinky žiarovky, utiahnite skrutky.
Test 1. Po inštalácii otočte gombík času (1) proti smeru hodinových ručičiek až do konca pred zapnutím napájania, otočte gombík ovládania svetla (2) proti smeru hodinových ručičiek na maximálnu hodnotu. 2. Zapnite napájanie, svetlo sa môže rozsvietiť po 30 sekundách. Po vypnutí dajte zmysel znova po 5 sekundách. 3. Ak sú všetky v dobrom stave, pomocou gombíka nastavenia času je možné nastaviť svetelné obdobie podľa vášho želania, pomocou gombíka ovládania svetla možno upraviť aj okolité svetlo.

Poznámky
> Môže si ho nainštalovať elektrikár alebo skúsený človek.
> Nepokojné objekty nemožno považovať za základovú plochu inštalácie.
> Pred detekčným oknom by nemali byť žiadne prekážky alebo nepokojné objekty, ktoré by mali vplyv na detekciu.
> Neinštalujte ho v blízkosti zón so zmenami teploty vzduchu, napríklad: klimatizácia, ústredné kúrenie atď.
> Ak po inštalácii nájdete záves, neotvárajte kvôli bezpečnosti svoju skrinku.

Poznámka
1. Udržujte senzor smerom k oblasti, kde sa zvyčajne pohybuje človek.
2. Udržujte tvár senzora v polohe okolitého svetla, aby ste dosiahli oveľa presnejšie nastavenie osvetlenia.
3. Ak signál zistíte znova v časovom oneskorení, časové oneskorenie sa prekročí.
4. Gombík LUX: svietivosť pracovných podmienok. Keď sa gombík prepne do polohy „+“, znamená to, že dokáže detekovať celý deň, keď sa gombík prepne „- bude pracovať iba pod svietivosťou <10 LUX.
5.TIME knob： Je to obdobie, keď sa svetlo rozsvieti pomaly, až kým nebude pracovať, postupne žiadny signál.

Nejaký problém a vyriešený spôsob
> Zaťaženie nefunguje:
a: Skontrolujte napájanie a záťaž.
b: Ak je zaťaženie dobré.
c: Skontrolujte, či pracovné svetlo zodpovedá okolitému svetlu.

> Citlivosť je nízka:
a: Skontrolujte, či pred detekčným oknom nebráni tento efekt prijímať signály, b: Skontrolujte, či nie je okolitá teplota príliš vysoká.
c: Skontrolujte, či sa zdroj signálu nachádza v detekčných poliach.
d: Ak je pohyblivá orientácia správna.

> Senzor nemôže automaticky vypnúť záťaž:
a: Ak je v detekčných poliach nepretržitý signál.
b: Ak je časové oneskorenie nastavené na najdlhšie.
c: Ak napájanie zodpovedá pokynu.
d: Ak sa teplota vzduchu zmení v blízkosti snímača, napríklad klimatizácia alebo ústredné kúrenie atď.



• Potvrďte prosím odbornou inštaláciou.
• Z bezpečnostných dôvodov pred inštaláciou a demontážou vypnite napájanie.
• Za straty spôsobené nesprávnou obsluhou nepreberá výrobca žiadnu zodpovednosť.

Naša spoločnosť sa vždy zameriava na výrobu vysoko kvalitných výrobkov. Niektoré nesprávne činnosti alebo poruchy niekoľkých komponentov môžu viesť k nefunkčnosti výrobkov. Keď budú výrobky neplatné, kontaktujte výrobcov alebo maloobchodníkov. Tento pokyn je splnený zodpovedajúcim spôsobom za súčasnej situácie. Ak dôjde k zmenám, výrobca vydá oznámenie. Obsah nie je možné reprodukovať alebo kopírovať bez súhlasu výrobcu.
