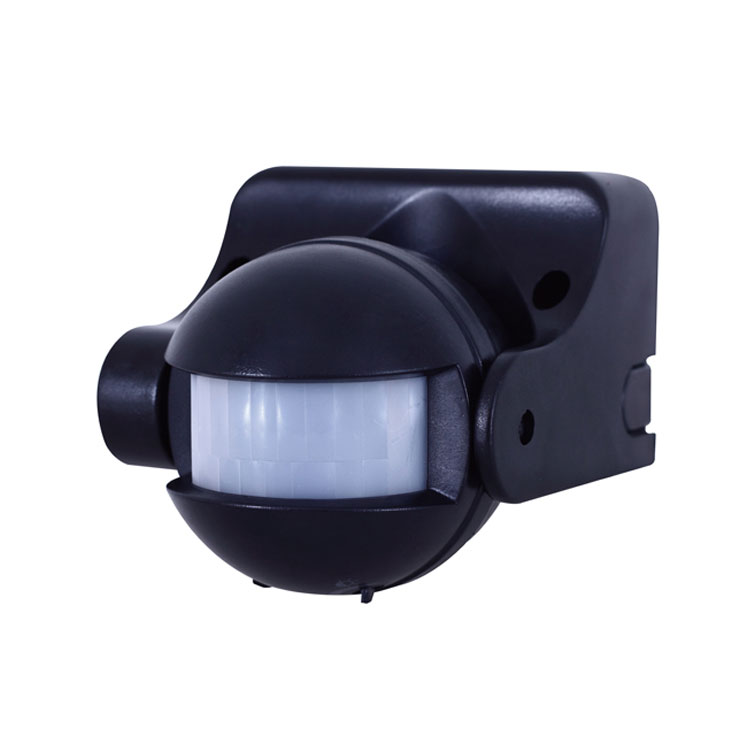

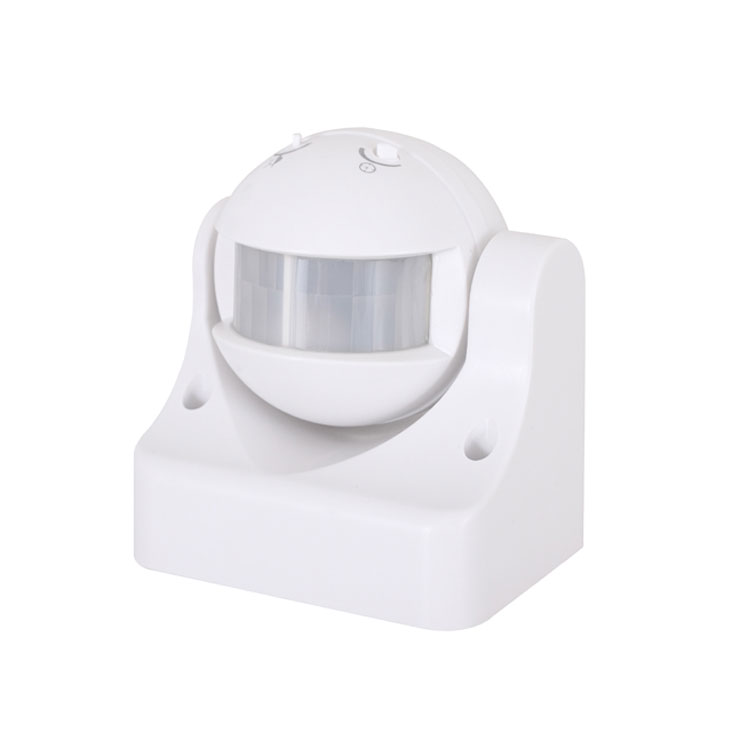

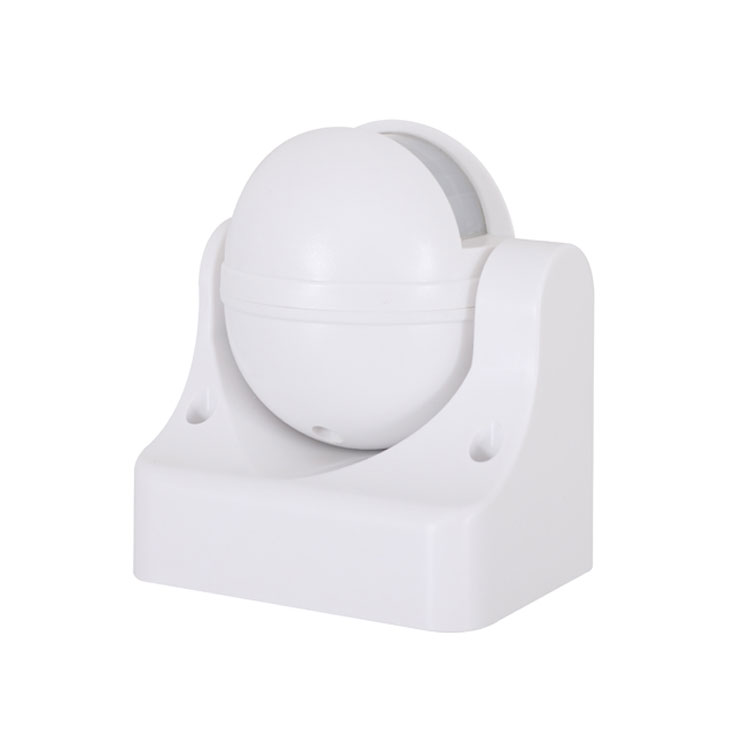

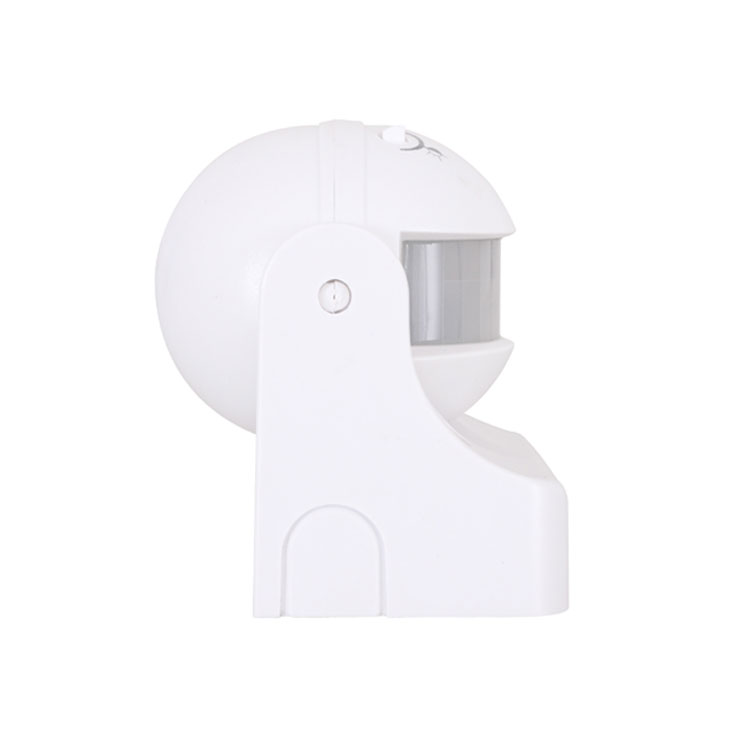

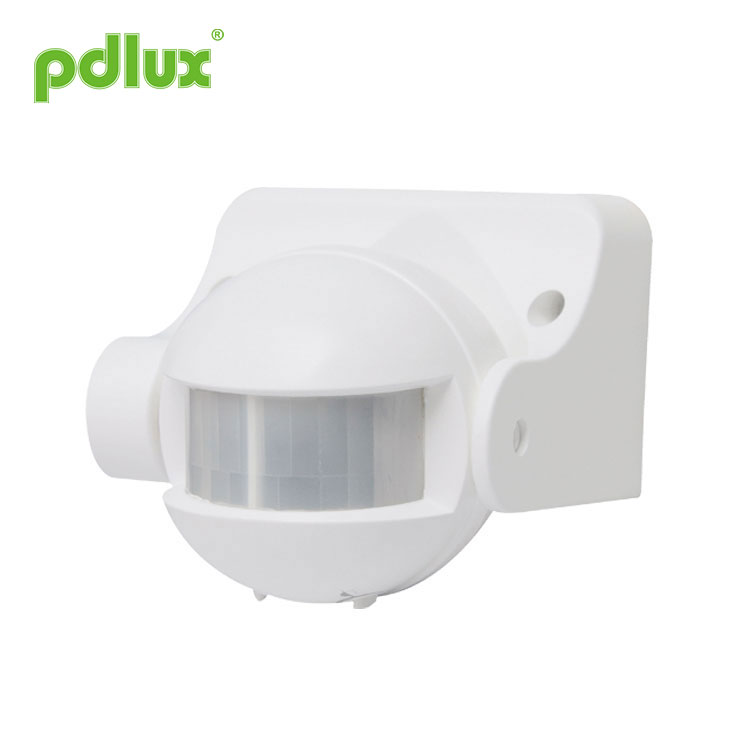

IP44 vodotesný infračervený senzor

Pokyny pre infračervený snímač pohybu PD-PIR109-Z

Zhrnutie

Vodotesný infračervený senzor IP44 je pokročilý digitálne riadený infračervený pyroelektrický inteligentný senzorový produkt. Využíva MCU na presný výpočet informácií o prepínači a presne riadi zapínanie relé v nulovom bode sínusovej vlny, aby bolo zapnuté každé zaťaženie. V nulovom bode sínusovej vlny sa zabráni problémom so zapínacím prúdom spôsobeným konvenčným riadiacim režimom, keď je zapnuté vysoké napätie sínusovej vlny, najmä relé veľkého poškodenia prúdu generované veľkokapacitným kondenzátorom pod vplyvom vysokého napätie pod záťažou.

Kvôli diverzifikácii súčasného elektrického zaťaženia, najmä LED žiarovky, úsporné žiarovky a žiarivky, všetky majú kondenzátory s rôznymi kapacitami. To je katastrofa pre relé. Niekedy 50W LED žiarovka môže generovať nárazové prúdy od 80 do 120A. Obyčajné relé 10A vydrží iba 3-násobok zapínacieho prúdu a je pravdepodobné, že relé bude rozbité za niekoľko dní alebo niekoľkokrát. Preto má konvenčný snímač na trhu krátku životnosť a malý záťažový prúd.

Na prekonanie tohto problému vodotesný infračervený snímač IP44 prijíma pokročilý digitálny presný výpočet na zapnutie záťaže, keď je sínusová vlna na nulovom potenciáli, čím sa vyrieši problém s prúdovým rázom, čím sa výrazne zvýši kapacita záťaže a predĺži životnosť produkt Najnovšia metóda riadenia pomocou technológie senzorov hromadnej výroby môže ľahko ovládať akékoľvek zaťaženie. Je to produkt strednej a vyššej triedy. Aj keď sú náklady v porovnaní s konvenčnou verziou vyššie, spoľahlivosť a životnosť produktu sa výrazne zvyšujú. Tento produkt sa rovná voľbe duševnej pohody, voľbe duševnej pohody a bezpečnosti.

Vodotesný infračervený snímač IP44 má verziu spínaného napájacieho zdroja a verziu s kondenzátorom. Verzia spínaného napájacieho zdroja má pracovné napätie až 100V-277V a pohotovostný príkon <0,5W. V zásade môže kapacitná verzia s klesajúcim napájaním mať iba jedno napätie a spotreba energie v pohotovostnom režime je> 0,7 W. Mali by ste to zvážiť pri výbere produktu.

technické údaje

> Nastavenie LUX:
LUX sa týka osvetlenia prostredia. Nastavovací gombík LUX vám umožňuje zvoliť si, ktorú intenzitu osvetlenia chcete dostať do indukcie. Vyberte si zvyk, ktorý vám vyhovuje.
Niektoré z možností riešenia 20LUX musia byť osvetlené. Niekto zvolí ako indukčné osvetlenie okolité osvetlenie 50LUX a niekto indukčné osvetlenie kedykoľvek, pokiaľ je nastavovací gombík LUX nastavený na maximum.

> Úprava času:
Gombík nastavenia času sa používa na nastavenie času po tom, čo senzor sníma svetlo, a užívateľ môže primerane zvoliť čas oneskorenia po indukcii.

Informácie o senzore

Inštalácia a preventívne opatrenia

Vodotesný infračervený snímač s krytím IP44 sa inštaluje veľmi pohodlne, pre presnú inštaláciu vyberte vhodnú pozíciu, pokúste sa snímač neinštalovať na miesto s veľkým rušením okolitého prostredia; napríklad port klimatizácie, port zdroja tepla a ďalšie umiestnenia. Pretože tieto polohy pravdepodobne spôsobia, že snímač bude mať predstavu, po zvolení montážnej polohy a správnom pripojení napájacieho kábla k záťažovému káblu je možné napájanie zapnúť.

1. Najskôr nastavte TIME na minimum, potom nastavte LUX na maximum (pracovná poloha počas dňa) a vyskúšajte indukciu.

2. Ak bol senzor počas testu osvetlený, pred senzorom sa nenachádza nikto. Musí počkať, kým lampa nezhasne a po 3 sekundách sa znova spustí pohybom ľudského tela. Ak je vždy niekto, kto pohybuje svetlom v strede, bude vždy svietiť a nebude možné ho vypnúť.

3. Keď je vyššie uvedený predbežný test normálny, môžete zvoliť príslušnú hodnotu LUX a čas oneskorenia.

Schéma zapojenia

L Brown N modrá Ľ. Červená pripojte L a n napájaním; spojiť L 'a n so záťažou.

1ã € Vypnutie napájania;
2ã € Uvoľnite skrutku na spodnom veku, otvorte otvor pre vedenie, pretiahnite vodič napájania a zaťažte spodným vekom;
3ã € Upevnite spodné viečko nafúknutou skrutkou do vybranej polohy;
4ã € Pripojte napájací a záťažový vodič k stĺpiku pripájacieho vodiča podľa schémy pripájacieho vodiča;
5ã € Vložte senzor na spodné viečko, pevne otočte skrutku, potom ho elektrifikujte a vyskúšajte.

Test

> Otočte gombík ovládania svetla v smere hodinových ručičiek na maximum (SUN), otočte časový gombík proti smeru hodinových ručičiek na minimum;
> Zapnite napájanie, indikátor bude 30 sekúnd blikať a prepne sa do funkčného stavu;
> Pri prvom zhasnutí bremena dajte zmysel opäť po 5 sekundách, bremeno by malo fungovať a kontrolka svieti červenou farbou. Bremeno by malo prestať pracovať do 5 sekúnd;
> Otočte gombík LUX na minimum proti smeru hodinových ručičiek. Ak to otestujete, keď je ovládanie svetla väčšie ako 10LUX, indukčné zaťaženie nebude fungovať, keď záťaž prestane fungovať; zaťaženie by malo fungovať, ak zakryjete detekčné okno nepriehľadným predmetom (uterák atď.), bolo by pravidelné zastavenie zaťaženia, aby fungovalo do 5 s bez stavu indukčného signálu.

Poznámka k vodotesnému infračervenému senzoru IP44
> Inštalácia by mala byť vykonaná elektrikárom alebo skúsenou osobou;
> Neinštalujte ho na nepokojný predmet;
> Pred detekčnými oknami by nemali byť žiadne prekážky a pohybujúce sa objekty by nemali vykonávať detekciu;
> Neinštalujte ho v blízkosti oblastí so zmenou teploty vzduchu, ako je klimatizácia, ústredné kúrenie atď .;
> Z dôvodu vašej bezpečnosti prosím neotvárajte kryt, keď po inštalácii nájdete záves;
> Ak existuje rozdiel medzi inštrukciami a funkciou, ktorú má výrobok, uprednostnite výrobok a žiaľ, neinformujte vás.

Nejaký problém a vyriešený spôsob
1ã € Náklad nefunguje:
a: Skontrolujte, či je správne zapojenie napájania a záťaže;
b: Skontrolujte, či je zaťaženie dobré;
c: Skontrolujte, či súprava pracovných svetiel zodpovedá ovládaniu svetla.

2ã € Citlivosť je slabá:
a: Skontrolujte prosím, či pred detekčným oknom nie je prekážka, ktorá bráni príjmu signálu;
b: Skontrolujte, či nie je teplota prostredia príliš vysoká;
c: Skontrolujte, či je zdroj indukčného signálu v detekčných poliach;
d: Skontrolujte, či výška inštalácie zodpovedá výške uvedenej v pokyne;
e: Skontrolujte, či je pohybová orientácia správna.

3ã € Senzor nemôže automaticky vypnúť záťaž:
a: Skontrolujte prosím, či je v detekčnom poli nepretržitý signál;
b: Skontrolujte, či je nastavenie času najdlhšie;
c: Skontrolujte, či napájanie zodpovedá pokynu;
d: Skontrolujte, či sa teplota v blízkosti snímača zjavne nemení, napríklad klimatizácia alebo ústredné kúrenie atď.



• Potvrďte prosím odbornou inštaláciou.
• Pred inštaláciou a demontážou odpojte napájanie.
• Uistite sa, že ste z bezpečnostných dôvodov odpojili napájanie.
• Nesprávna prevádzka spôsobila straty, výrobca nepreberá zodpovednosť.

Zaväzujeme sa podporovať kvalitu a spoľahlivosť produktu, avšak všetky elektronické súčiastky majú určitú pravdepodobnosť neúčinnosti, čo spôsobí určité problémy. Pri navrhovaní sme venovali pozornosť nadbytočným dizajnom a prijatej bezpečnostnej kvóte, aby sme sa vyhli problémom.
Táto príručka je určená pre aktuálne programovanie obsahu tohto produktu, zmeny a úpravy vykonané výrobcom bez predchádzajúceho upozornenia!
Táto inštrukcia by bez nášho súhlasu nemala byť kopírovaná na iné účely.
