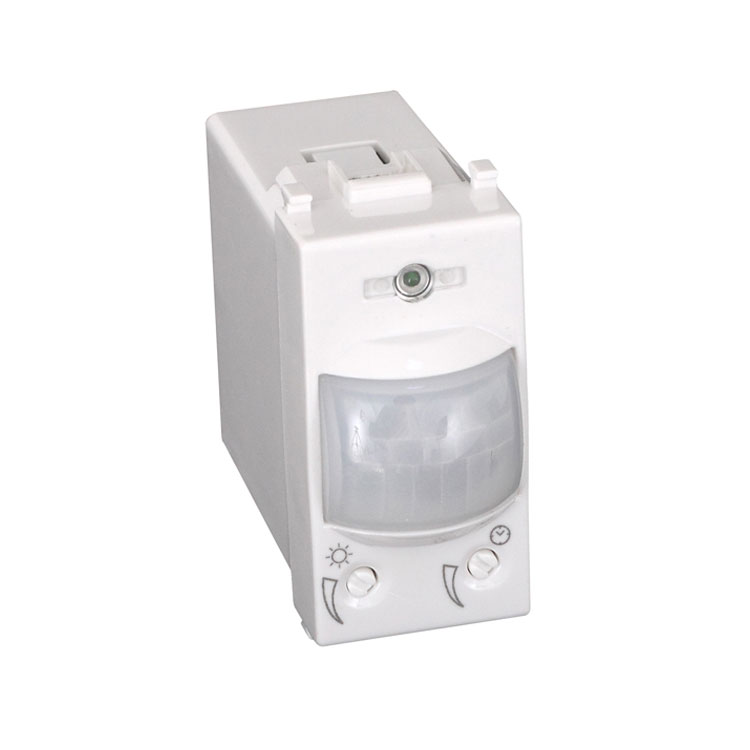

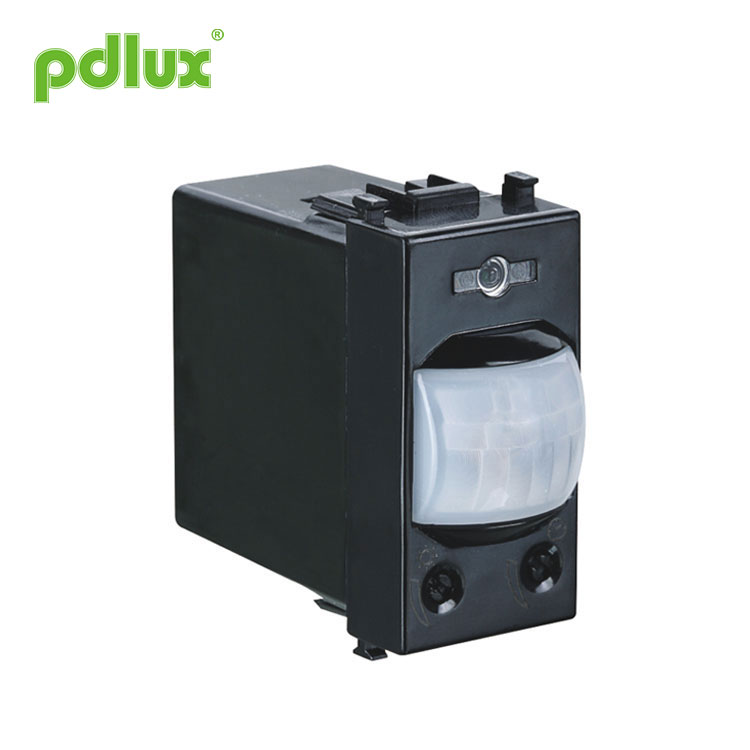

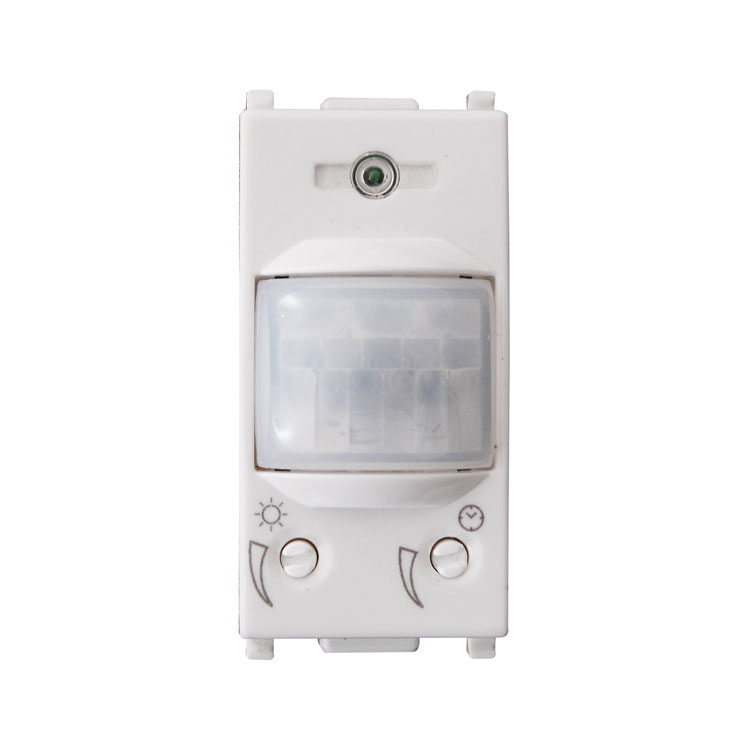

Vysokovýkonný infračervený senzor

PDLUX PD-PIR118
Vysokovýkonný infračervený senzor dokáže automaticky identifikovať deň a noc. A pracovné svetlo je možné zvoliť ľubovoľne a umožniť mu prácu v noci a nie v dennej dobe.

Odoslať dopyt

Inštrukcia infračerveného snímača PD-PIR118

INFORMÁCIE O PRODUKTE

Výrobok je energeticky úsporný automatický prepínač. Zapne sa, keď človek vstúpi do detekčných polí, a vypne sa, keď odíde. Dokáže automaticky identifikovať deň a noc. Prijíma infračervený detektor vybitia energie a integrovaný obvod. Jeho výkon je stabilný. Spustí riadené zaťaženie, keď vstúpi do detekčného rozsahu a spustí ho, zaťaženie sa automaticky vypne, keď opustí.

CHARAKTERY
> Vysokovýkonný infračervený senzor dokáže automaticky identifikovať deň a noc. A pracovné svetlo je možné zvoliť ľubovoľne a umožniť mu prácu v noci a nie v dennej dobe.
> Osvetlený čas je možné upraviť podľa želania zákazníka.
> Mini škrupina (48 mm * 23 mm * 52 mm)
> Sense LED: keď deteguje snímací signál, LED bliká.

ŠPECIFIKÁCIE vysoko výkonného infračerveného senzora

Zdroj napájania: 220-240 V / AC
Frekvencia napájania: 50 Hz
Menovité zaťaženie: 800 W Max. Volfrám
200 W Max. Žiarivka
Rozsah detekcie: <7 m (22 ° C)
Nastavenie času: Min: 9 s ± 2 s
Max: 3 min. ± 30 s (nastaviteľné)

Uhol detekcie: 120 °
Ovládanie svetla: 10LUX ~ slnečné svetlo (nastaviteľné)
Pracovná vlhkosť: <93% RH
Pracovná teplota: -10 ~ + 40 ° C
Spotreba energie: <0,5 W.
Inštalačná výška: 1,5 ~ 2,5 m

INFORMÁCIE O SNÍMAČI

Pripojte napájací a záťažový vodič k senzoru podľa schémy zapojenia;

TEST vysoko výkonného infračerveného senzora
> Po inštalácii pred zapnutím napájania otočte čas proti smeru hodinových ručičiek na min;
> Zapnite napájanie, po 30 sekundách sa senzor prepne do stabilného pracovného stavu;
> Po vypnutí záťaže to vnímajte, záťaž by sa mala zapnúť a za podmienky, že nebude nepretržitý snímací signál, by sa záťaže mala vypnúť do 8 s ~ 10 s;
> Ak je ovládací gombík svetla proti smeru hodinových ručičiek nastavený na min., Pokiaľ to testujete cez deň, vnímajte to, záťaž by nemala fungovať. Zakryte detekčné okno nepriehľadným predmetom (simulujte nočné svetlo) a vnímajte to, záťaž by sa mala zapnúť;
> Ak sú všetky v poriadku, podľa vašich požiadaviek môžete otočením gombíka času nastaviť čas osvetlenia a otočením gombíka ovládania svetla zvoliť pracovné svetlo.

Poznámka k vysoko výkonnému infračervenému senzoru:prosím neupravujte tieto dve funkčné tlačidlá nadbytočne. Je to preto, že obe funkčné tlačidlá boli pripojené k komponentom priamo, v každej z týchto dvoch súčastí je malá zarážka, keď nastavíte tlačidlá od začiatku do konca, nadmerné otočenie poškodí zarážku a povedie k 360 ° nonstop otočenie. Nastavený limit rozsahu je 270 °, venujte tomu prosím pozornosť.

„Elektrikár a skúsený človek si ho môžu nainštalovať
„Nepokojné objekty nemožno považovať za základovú plochu inštalácie.
â —Š Pred detekčným oknom by nemali byť žiadne prekážky alebo nepokoje, ktoré by ovplyvňovali detekciu.
â —Š Vyhnite sa inštalácii v blízkosti zóny so zmenami teploty, napríklad klimatizácie, ústredného kúrenia atď.
„Neotvárajte puzdro pre svoju bezpečnosť, ak po inštalácii nájdete záves, mali by ste sa včas obrátiť na poskytovateľa.

Interkalácia z výroby: Ovládanie svetla je max., Nastavenie času je max.

NIEKTORÝ PROBLÉM A RIEŠENIE
1. Zaťaženie nefunguje:
> Skontrolujte, či je správne pripojenie napájania a záťaže.
> Či je zaťaženie dobré alebo nie.
> Skontrolujte, či súprava pracovných svetiel zodpovedá okolitému svetlu alebo nie.

2. Citlivosť je zlá:
> Skontrolujte, či pred detekčným oknom nie je prekážka, ktorá by to ovplyvňovala pri prijímaní signálov.
> Skontrolujte, či nie je teplota prostredia príliš vysoká alebo nie.
> Skontrolujte, či sa zdroj snímacieho signálu nachádza v detekčnom poli alebo nie.
> Skontrolujte, či výška inštalácie zodpovedá špecifikácii.
> Či je pohyblivá orientácia správna alebo nie.

3. Senzor nemôže automaticky vypnúť záťaž:
> Či je v detekčných poliach kontinuálny snímací signál alebo nie.
> Či je čas oneskorenia nastavený na najdlhší alebo nie.
> Či výkon zodpovedá požadovaným pokynom.
> Či sa teplota zjavne mení v blízkosti snímača (klimatizácia, ústredné kúrenie atď.).

• Potvrďte prosím odbornou inštaláciou.
• Pred inštaláciou a demontážou odpojte napájanie.
• Uistite sa, že ste z bezpečnostných dôvodov odpojili napájanie.
• Nesprávna prevádzka spôsobila straty, výrobca nepreberá zodpovednosť.

Riešenia na zabránenie interferencie siet'ovej siete s produktmi:
Kvôli rozdielom v regionálnej interferenčnej energetickej sieti je interferenčný impulz neistý, takže sa používateľom neodporúča pri použití nastavovať citlivosť na maximum. Návrh: Nainštalujte a upravte citlivosť v príslušnej vzdialenosti pomocou, nenastavujte maximálnu citlivosť, aby ste zabránili nesprávnej funkcii.

Zaväzujeme sa podporovať kvalitu a spoľahlivosť produktu, avšak všetky elektronické súčiastky majú určitú pravdepodobnosť neúčinnosti, čo spôsobí určité problémy. Pri navrhovaní sme venovali pozornosť nadbytočným dizajnom a prijatej bezpečnostnej kvóte, aby sme sa vyhli problémom.
Táto inštrukcia by bez nášho súhlasu nemala byť kopírovaná na iné účely.
