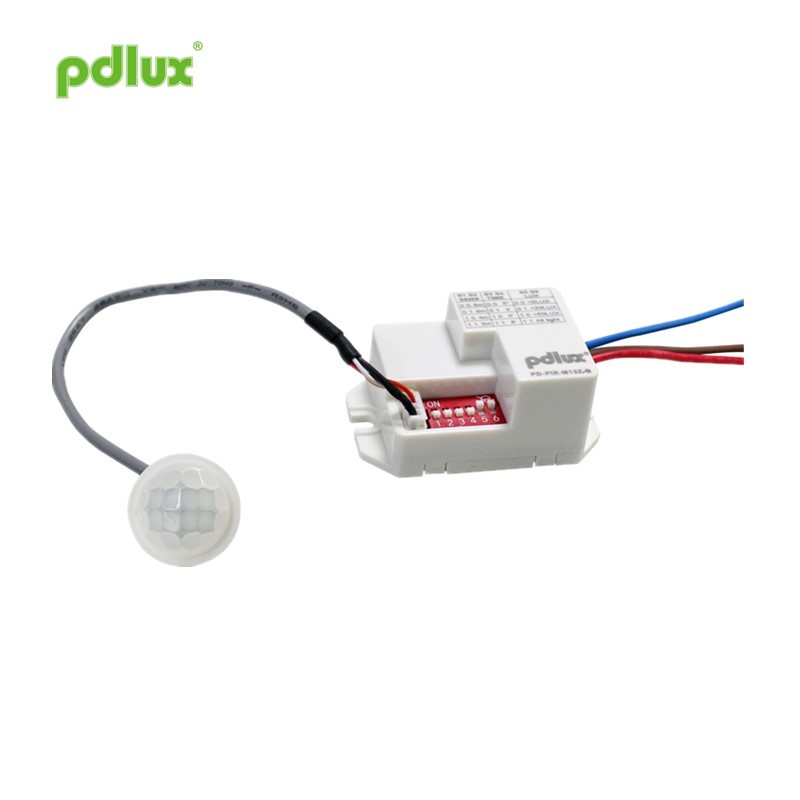

Infračervený senzor s technológiou nulového prechodu
PDLUX PD-PIR-M15Z-B
Infračervený senzor s technológiou Zero Crossing Technology je možné použiť s akýmkoľvek produktom alebo ho možno nainštalovať a používať samostatne. Existujú dva spôsoby inštalácie: stena a strop. Napríklad pridajte snímač z jedného normálneho osvetlenia do automatického žiarovky snímača.
Odoslať dopyt
Pokyny k infračervenému senzoru PD-PIR-M15Z-B
Zhrnutie
Infračervený snímač Zero Crossing Technology je digitálna technológia najnovšej verzie infračerveného snímača. Prijať infračervený snímač SMD proti rušeniu. Objektív Finier je tiež vybavený indikátorom stavu snímania a fotocitlivým snímačom. Infračervený snímač s technológiou nulového prechodu využíva technológiu prepínania nulového bodu sínusovej vlny s presným digitálnym výpočtom, ktorá má veľkú schopnosť impulzného prúdu a je neporovnateľná s konvenčnými výrobkami. Možno pripevniť na akýkoľvek iný náklad. Podrobnosti nájdete v nasledujúcom úvode.
Funkcia
A: Rozsah detekcie
8 mil. € 6 mil. €
4 milióny € 3 milióny
|
B: Nastavenie času
6 s € 3 min. €
5minã € 8min
|
C: Ovládanie svetla
<5LUXã € <20LUXã €
<50LUXã € všetko svetlo
|
Špecifikácie infračerveného snímača technológie nulového prechodu
Zdroj napájania: 220 - 240 V str., 50 Hz / 60 Hz
100 - 130 V str., 50 Hz / 60 Hz
Všetky zaťaženia: 1 200 W max. 220-240 VAC ï¼ ‰
600 W max. ¼ˆ 100–130 VACï¼ ‰
Rázový prúd: 50A / 500μS
Uhol detekcie: 100 °
Pracovná teplota: -20 ~ + 40 ° C
Pracovná vlhkosť: â ‰ 93% RH
Informácie o senzore
Aplikácia
Infračervený senzor s technológiou Zero Crossing Technology je možné použiť s akýmkoľvek produktom alebo ho možno nainštalovať a používať samostatne. Existujú dva spôsoby inštalácie: stena a strop.
Napríklad pridajte snímač z jedného normálneho osvetlenia do automatického žiarovky snímača.
Schéma zapojenia 1. Pripojte hnedú a modrú k napájaniu; 2. Spojte červenú a modrú so záťažou. |
![]() |
Pozor
- Inštalatér by mal mať elektrikára alebo príslušné skúsenosti;
- Neinštalujte toto zariadenie na miesta vystavené priamemu slnečnému žiareniu, kde sa výrazne menia prúd a teplota, ako napríklad klimatizácia a kúrenie;
- Nevyberajte ako inštalačný základ hojdacie objekty;
- Pred snímacím dosahom by nemali byť žiadne prekážky alebo pohybujúce sa objekty ovplyvňujúce jeho detekciu.
- Čím vyššia je teplota okolia, tým nižšia je citlivosť snímača! Nominálna detekčná vzdialenosť v príručke je vzdialenosť, keď je okolitá teplota 22 - 24 ° C.
Z výroby je citlivosť nastavená na 6 metrov.
Poznámka
1. Namierte šošovkovú časť snímača na miesto, kde sa zvyčajne pohybuje ľudské telo.
2. Čočka objektívu je v polohe, kde zasahuje prirodzené svetlo, aby fotocitlivý snímač vo vnútri objektívu mohol lepšie vnímať osvetlenie prostredia.
POZNÁMKA: Výška ľudského tela je iná, iná je rýchlosť pohybu, odlišná je aj citlivosť. Rýchlosť pohybu je 1,0 až 1,5 m / s. Ak sa zmení veľkosť a rýchlosť pohybu človeka, zmení sa aj detekčná vzdialenosť.
POZOR:
Pri prvom použití senzorového produktu musíte venovať pozornosť nasledujúcim položkám:
1. Prvé napájanie musí čakať 30 sekúnd, držte sa ďalej od miesta, kde senzor dokáže detekovať. Po automatickom vypnutí svetla vstúpi ľudské telo do detekčného rozsahu senzora a pohybuje sa v normálnom smere pohybu. Senzor dokáže detekovať a riadiť záťaž, aby mohol začať pracovať.
2. Metódy nastavenia LUX, čas oneskorenia a citlivosť nájdete v obsahu grafov A, B a C, kde nájdete informácie o prevádzke.
Pri používaní tohto produktu upravte citlivosť do vhodnej polohy, ktorú potrebujete. Nenastavujte citlivosť na maximum, aby nedošlo k nesprávnemu fungovaniu produktu z dôvodu nesprávneho konania. Pohyb spôsobený malými zvieratami a rušenie zo siete môže spôsobiť poruchu produktu.
Ak produkt nefunguje normálne, skúste primerane znížiť citlivosť a potom vykonajte test.
Táto príručka je obsahom programovania produktu, nebudeme vás zvlášť informovať. Je prísne zakázané kopírovať obsah návodu na použitie na akékoľvek iné účely bez súhlasu spoločnosti.
