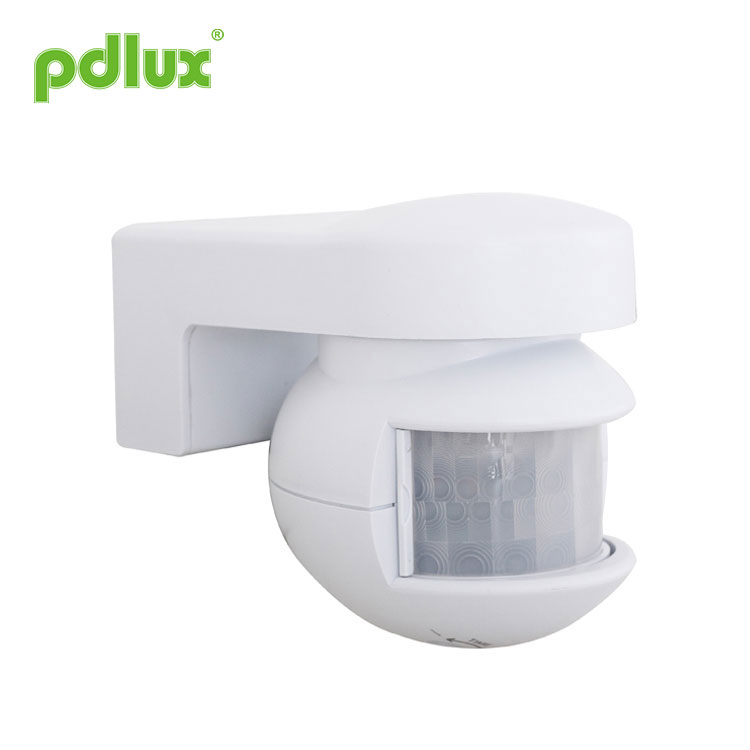

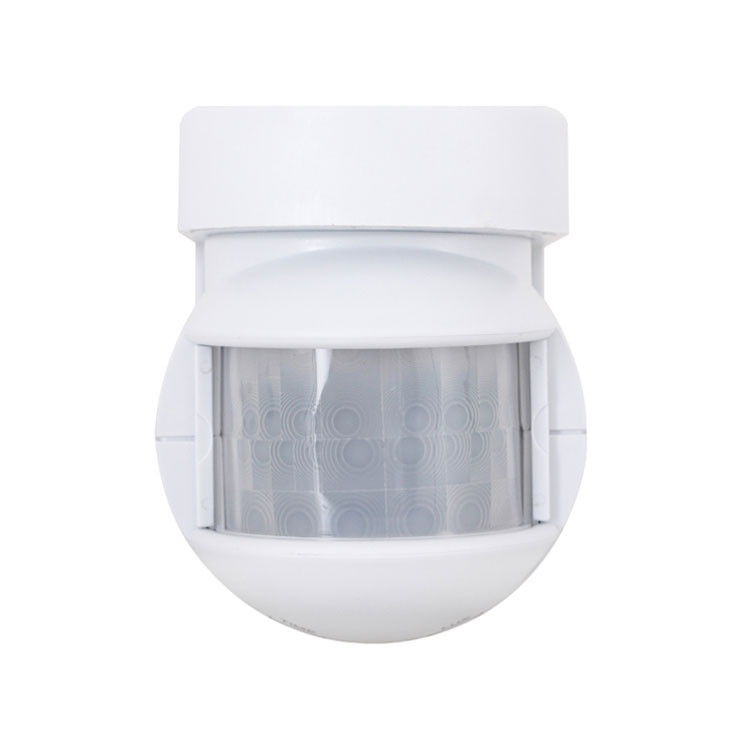

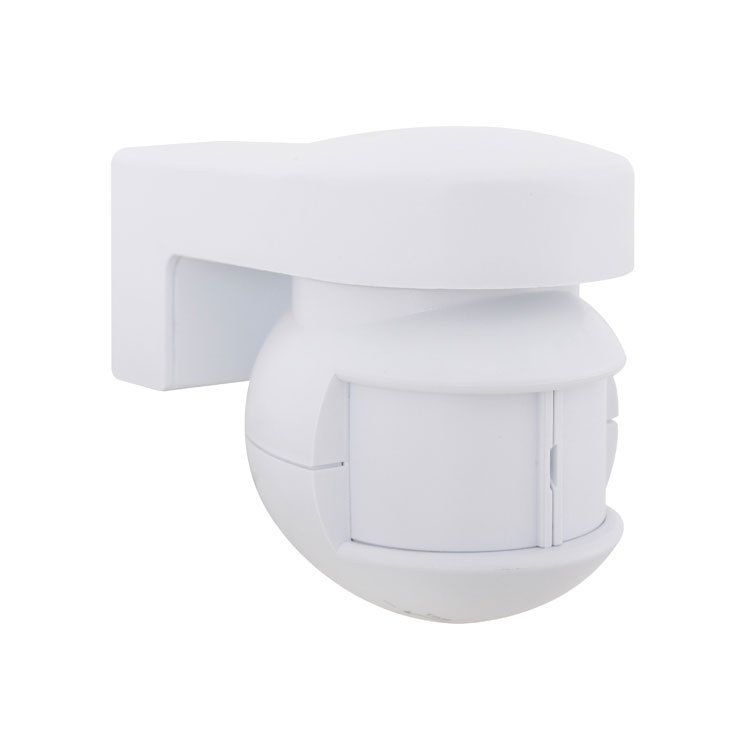

Infračervený pyroelektrický inteligentný senzor

Ako profesionálny výrobca by sme vám radi poskytli infračervený pyroelektrický inteligentný senzor. A my vám ponúkneme najlepší popredajný servis a včasné dodanie.

Model:PD-PIR65S-Z

Odoslať dopyt

Inštrukcie pre infračervený snímač PD-PIR65S-Z

Zhrnutie
Tento produkt je pokročilý digitálne riadený infračervený pyroelektrický inteligentný senzorový produkt. Tento produkt používa jeden senzor s vysokým rozlíšením, ktorý je takmer dvojnásobne vyšší ako citlivosť jediného tradičného senzora. Používa MCU na presný výpočet informácií o prepínači a presne riadi relé, aby byť zapnuté v nulovom bode sínusoidy, takže každá záťaž je zapnutá. V nulovom bode sínusovej vlny sa zabráni problémom s nábehovým prúdom spôsobeným konvenčným riadiacim režimom, keď je zapnuté vysoké napätie sínusovej vlny, najmä relé poškodenia veľkého prúdu generované veľkokapacitným kondenzátorom pod vplyvom vysokého napätia. napätie pod záťažou.

Z dôvodu diverzifikácie súčasnej elektrickej záťaže majú najmä LED žiarovky, energeticky úsporné žiarovky a žiarivky kondenzátory s rôznymi kapacitami. To je katastrofa pre relé. Niekedy môže 50W LED lampa generovať nárazové prúdy 80 až 120A. Obyčajné relé 10A vydrží iba 3-násobok nábehového prúdu a je pravdepodobné, že relé sa zlomí o niekoľko dní alebo niekoľkokrát. To je dôvod, prečo má konvenčný snímač na trhu krátku životnosť a malý zaťažovací prúd.

Aby sa tento problém prekonal, tento produkt využíva pokročilý výpočet digitálnej presnosti na zapnutie záťaže, keď je sínusová vlna na nulovom potenciáli, čím sa rieši problém nárazového prúdu záťaže, výrazne sa zvyšuje nosnosť a predlžuje sa životnosť produktu. Najnovšia metóda riadenia senzorovej technológie sériovej výroby dokáže ľahko ovládať akúkoľvek záťaž. Je to produkt strednej a vyššej triedy. Aj keď sú náklady v porovnaní s bežnou verziou vyššie, spoľahlivosť a životnosť produktu sa výrazne zvyšujú. Tento produkt sa rovná výberu pokoja a bezpečnosti.

Tento produkt má verziu spínaného zdroja a verziu so zníženým kondenzátorom. Verzia spínaného zdroja má pracovné napätie do 100V-277V a spotrebu v pohotovostnom režime <0,5W. V princípe môže mať kapacitná znížená verzia iba jedno napätie a spotreba energie v pohotovostnom režime je >0,7 W. Mali by ste to zvážiť pri výbere produktu.

technické údaje
Napájanie: 220-240VAC, 50Hz/60Hz
100-130VAC, 50Hz/60Hz
Všetky záťaže: 1200W (220-240VAC)
800W (100-130VAC)
Nastavenie času: 10s-12min (nastaviteľné)
Detekčný rozsah (22°C): 10m Max.

Ovládanie svetla: ＜10LUX-2000LUX (nastaviteľné)
Detekčný uhol: 110º (nastaviteľný)
Pracovná teplota: -10°C-+40°C
Inštalačná výška: 1,8-2,5m
Pracovná vlhkosť: <93%RH
Rýchlosť pohybu detekcie: 0,6-1,5m/s

Informácie zo snímača

Funkcia

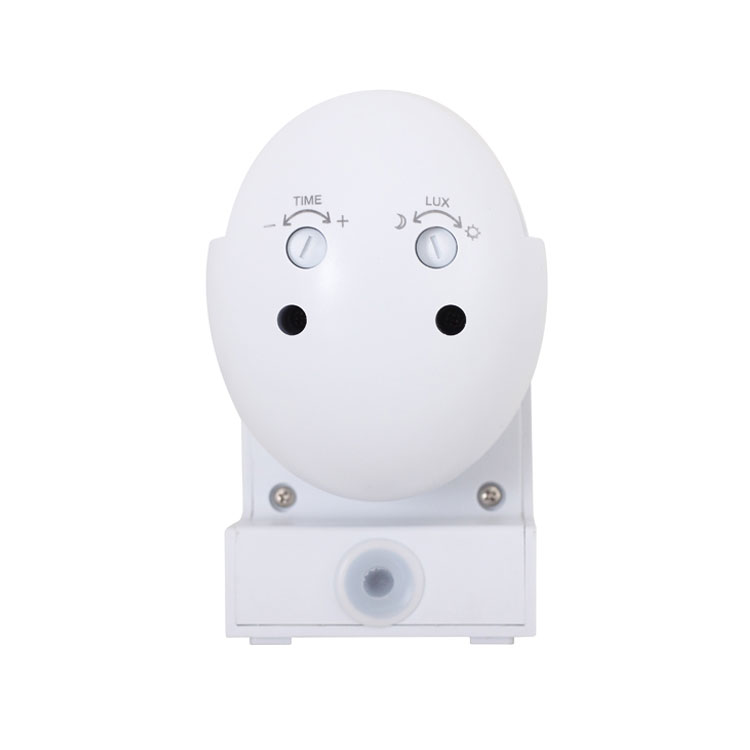

Nastavenie LUX:
LUX sa vzťahuje na osvetlenie prostredia. Úpravou nastavovacieho gombíka LUX si môžete vybrať, pri akom osvetlení chcete dostať senzor do indukcie. Vyberte si zvyk, ktorý vám vyhovuje.

Niektoré z možností v riešení 20LUX majú byť osvetlené. Niektorí si vyberú okolité osvetlenie 50LUX ako indukčné osvetlenie a niektorí si vyberú indukčné osvetlenie kedykoľvek, pokiaľ je nastavovací gombík LUX nastavený na maximum.

Úprava času:
Gombík nastavenia času sa používa na nastavenie času po tom, čo senzor zaznamená svetlo, a užívateľ si môže rozumne zvoliť čas oneskorenia po indukcii.

(1)Nastavenie času

Upravte nastavenie času záťažovej práce. Otáčaním v smere hodinových ručičiek ho zväčšíte a otočením proti smeru hodinových ručičiek ho znížite. Nastavenie času je približne 12 minút pri otočení na maximum a nastavenie času je približne 10 sekúnd pri otočení na min.

POZNÁMKA: Keď sa svetlo automaticky vypne, bude trvať 4 sekundy, kým bude senzor pripravený detegovať ďalší pohyb, to znamená, že svetlo sa môže automaticky zapnúť až po signále zistenom o 4 sekundy neskôr.
Slúži hlavne na nastavenie doby oneskorenia od okamihu detekcie signálu a automatického zapnutia svetla až po automatické vypnutie svetla. Čas oneskorenia môžete definovať podľa svojich praktických potrieb. Ale radšej znížte čas oneskorenia kvôli úspore energie, pretože mikrovlnný senzor má funkciu nepretržitého snímania, to znamená, že každý pohyb zaznamenaný pred uplynutím času oneskorenia znova spustí časovač a svetlo zostane svietiť. iba ak je v dosahu detekcie človek.

(2) Nastavenie ovládania svetla

Nastavte pracovné svetlo. Otáčaním v smere hodinových ručičiek ho zväčšíte a otočením proti smeru hodinových ručičiek ho znížite.
Pri otočení na mini bude fungovať len pod ovládaním svetla asi 10LUX, pri otočení na maximum môže fungovať akékoľvek ovládanie svetla.

Test
1. Otočte gombík LUX v smere hodinových ručičiek na maximum (SUN). Otočte gombík času proti smeru hodinových ručičiek na minimum. Otočte gombík senzora v smere hodinových ručičiek na maximum.

2. Po pripojení napájania, riadená záťaž začne pracovať a prestane pracovať o 2±1 sekundu neskôr, keď nie je zistený žiadny nepretržitý signál.

3. Po zistení záťaž funguje a indikátor sa rozsvieti a prestane fungovať o 10 sekúnd neskôr, keď nie je zistený žiadny nepretržitý signál. A ak sa signál zistí o 4 sekundy neskôr, záťaž by mala začať pracovať a indikátor by sa mal rozsvietiť a prestať fungovať o 10 sekúnd neskôr, keď nie je detekovaný žiadny nepretržitý signál.

4. Otočte gombík LUX proti smeru hodinových ručičiek na minimum. Ak sa testuje za podmienok nad 10LUX, záťaž by nemala fungovať po tom, ako prestane fungovať indukčná záťaž; ale ak zakryjete detekčné okno nepriehľadnými predmetmi (uterák atď.), záťaž funguje. Pri absencii indukčných signálov by záťaž mala prestať fungovať do 10 sekúnd.

Poznámka
Mal by byť inštalovaný elektrikárom alebo skúseným odborníkom.
Neinštalujte ho na nepokojné predmety.
Pred detekčným oknom by nemali byť prekážky a pohybujúce sa predmety, ktoré by mohli vykonávať detekciu.
Neinštalujte ho v blízkosti zón so zmenou teploty vzduchu, ako je klimatizácia, ústredné kúrenie atď.
Vzhľadom na vašu bezpečnosť neotvárajte kryt, keď po inštalácii nájdete záves.
Ak existuje rozdiel medzi produktom a návodom, riaďte sa hlavne produktom.

Nejaký problém a vyriešený spôsob
Zaťaženie nefunguje:
a. Skontrolujte, či je pripojenie napájania a záťaže správne.
b. Skontrolujte, či je zaťaženie dobré.
c. Skontrolujte, či lampa po detekcii zrýchli svoju rýchlosť.
d. Skontrolujte, či pracovné svetlo zodpovedá ovládaniu svetla.

Citlivosť je slabá:
a. Skontrolujte, či sa pred detekčným oknom nenachádza prekážka, ktorá by umožnila príjem signálov.
b. Skontrolujte, či okolitá teplota nie je príliš vysoká.
c. Skontrolujte, či sa zdroj signálov nachádza v detekčných poliach.
d. Skontrolujte, či výška inštalácie zodpovedá výške uvedenej v návode.
e. Skontrolujte, či je orientácia pohybu správna.

Senzor nemôže automaticky vypnúť záťaž:
a. Skontrolujte, či sú v detekčných poliach nepretržité signály.
b. Skontrolujte, či je čas nastavený na najdlhší.
c. Skontrolujte, či výkon zodpovedá pokynom.
d. Skontrolujte, či sa zmena teploty zjavne blíži snímaču, ako je klimatizácia alebo ústredné kúrenie atď.

● Potvrďte to pri profesionálnej inštalácii.
● Pred inštaláciou a demontážou vypnite napájanie.
● Uistite sa, že ste z bezpečnostných dôvodov vypli napájanie.
● Nesprávna obsluha spôsobila straty, výrobca nenesie žiadnu zodpovednosť.

Táto príručka je určená pre aktuálne programovanie obsahu tohto produktu, existujú akékoľvek zmeny a úpravy výrobcu bez upozornenia!
Tento návod by sa bez nášho súhlasu nemal kopírovať na žiadne iné účely.
