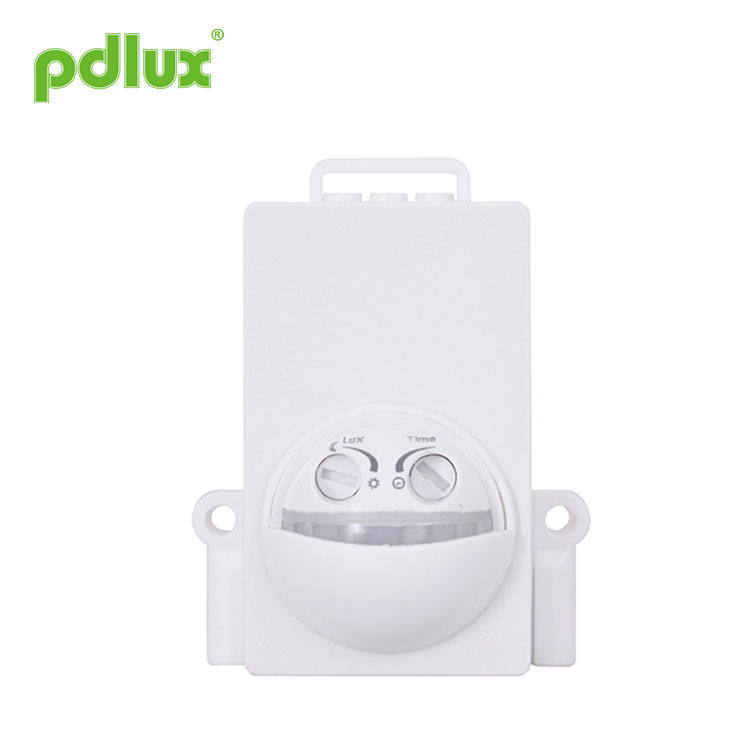

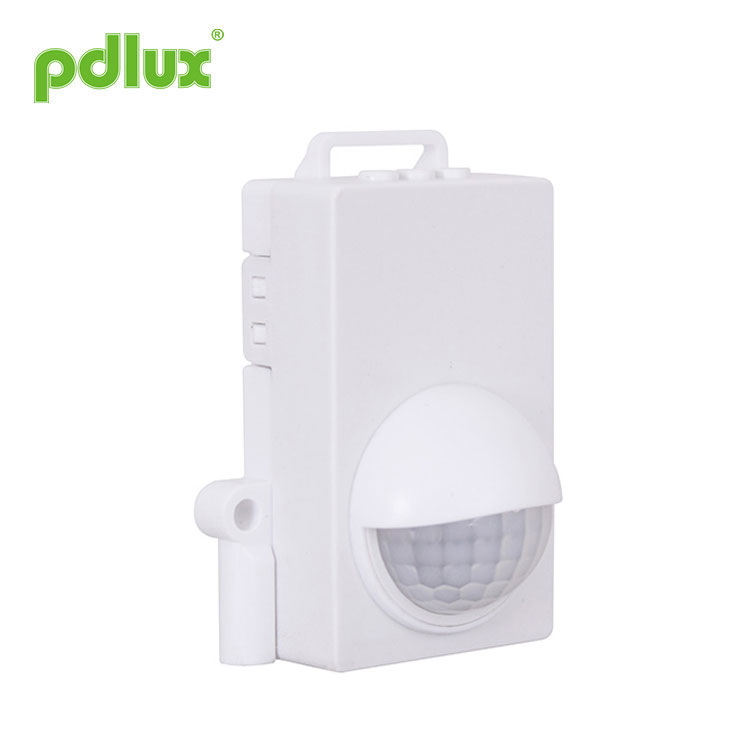

Mini Shell IR senzor IP44

Ako profesionálny výrobca by sme vám radi poskytli IR senzor Mini Shell IP44. A my vám ponúkneme najlepší popredajný servis a včasné dodanie.

Široké detekčné pole sa skladá zo servisného poľa hore a dole, vľavo a vpravo. Funguje tak, že prijíma infračervené lúče ľudského pohybu. Keď vstúpite do detekčných polí, môže naraz spustiť záťaž a automaticky identifikovať deň a noc; Dá sa použiť s rôznymi typmi lámp a svietidiel.

Postavy

Dokáže automaticky identifikovať deň a noc. Pracovné svetlo si môžete ľubovoľne zvoliť, aby fungovalo v noci a nefungovalo cez deň.

Čas svietenia je možné upraviť podľa želania zákazníka.
Mini škrupina (57 mm * 44,5 mm * 28 mm)
Sense LED: keď zaznamená signál snímania, LED dióda bliká.

technické údaje

Zdroj energie	220-240V/AC
Frekvencia napájania	50 Hz
Menovité zaťaženie	50W Max.
Rozsah detekcie	9m Max.
Nastavenie času	Min:5±1s  Max:8min±1min (nastaviteľné)
Detekčný uhol	120°
Ovládanie svetla	<10~2000LUX (nastaviteľné)
Pracovná vlhkosť	<93% RH
Pracovná teplota	-25 ~ + 45 ℃
Spotreba energie	<0,5 W
Výška inštalácie	0,7~2m

Informácie o senzore

Schéma zapojenia vodičov

Test

Po inštalácii, pred zapnutím napájania otočte čas proti smeru hodinových ručičiek na min;
Zapnite napájanie, po 30 sekundách sa snímač dostane do stabilného pracovného stavu;
Po vypnutí záťaže to zistite, záťaž by sa mala zapnúť a za podmienky, že žiadny nepretržitý signál snímania, záťaž by sa mala vypnúť do 5 sekúnd;
Keď je ovládač svetla nastavený proti smeru hodinových ručičiek na minimálnu hodnotu, ak testujete jednotku cez deň, vnímajte to, záťaž by nemala fungovať. Zakryte detekčné okno nepriehľadným predmetom (simulujte nočné svetlo) a vnímajte ho, záťaž by sa mala zapnúť;
Ak je všetko v poriadku, podľa vašich požiadaviek môžete otáčaním gombíka času nastaviť čas svietenia a otáčaním gombíka ovládania osvetlenia zvoliť pracovné svetlo.

Poznámka: Nenastavujte dve funkčné tlačidlá príliš. Je to preto, že dve funkčné tlačidlá boli pripojené priamo ku komponentom, v každom z dvoch komponentov je malá zarážka, keď nastavíte tlačidlá od začiatku do konca, nadmerné otáčanie poškodí zarážku，a vedie k 360° otočte sa nepretržite. Limit nastavenia je 270°, venujte tomu pozornosť.

Poznámky
1. Môže ho nainštalovať elektrikár alebo skúsený človek.
2. Nepokojné predmety nemožno považovať za základnú plochu inštalácie.
3. Pred detekčným oknom by nemali byť žiadne prekážky alebo nepokojné predmety, ktoré ovplyvňujú detekciu.
4. Neinštalujte ho v blízkosti zón so zmenou teploty vzduchu, napríklad: klimatizácia, ústredné kúrenie atď.
5. Z bezpečnostných dôvodov neotvárajte puzdro, ak po inštalácii nájdete ťažné zariadenie.

Poznámka
1. Udržujte senzor otočený smerom k oblasti, kde sa zvyčajne pohybujú ľudia.
2. Ak chcete dosiahnuť oveľa presnejšie nastavenie osvetlenia, držte snímač v polohe okolitého svetla.
3. Ak signál znova zaznamenáte počas časového oneskorenia, časové oneskorenie bude prehnané.

Táto príručka je určená pre aktuálne programovanie obsahu tohto produktu, existujú akékoľvek zmeny a úpravy výrobcu bez upozornenia!
Je prísne zakázané kopírovať obsah návodu na použitie na akékoľvek iné účely bez povolenia spoločnosti.
