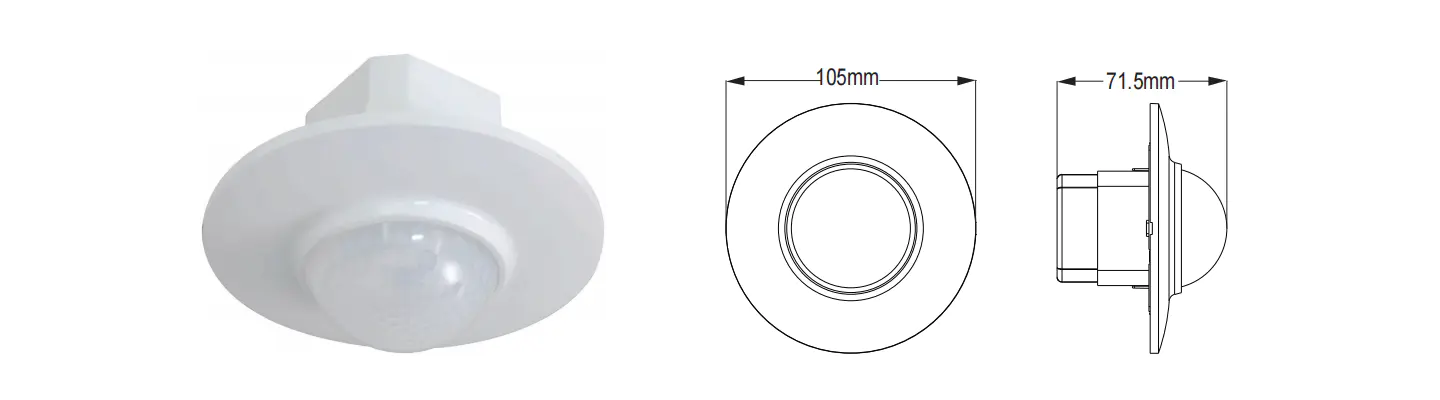

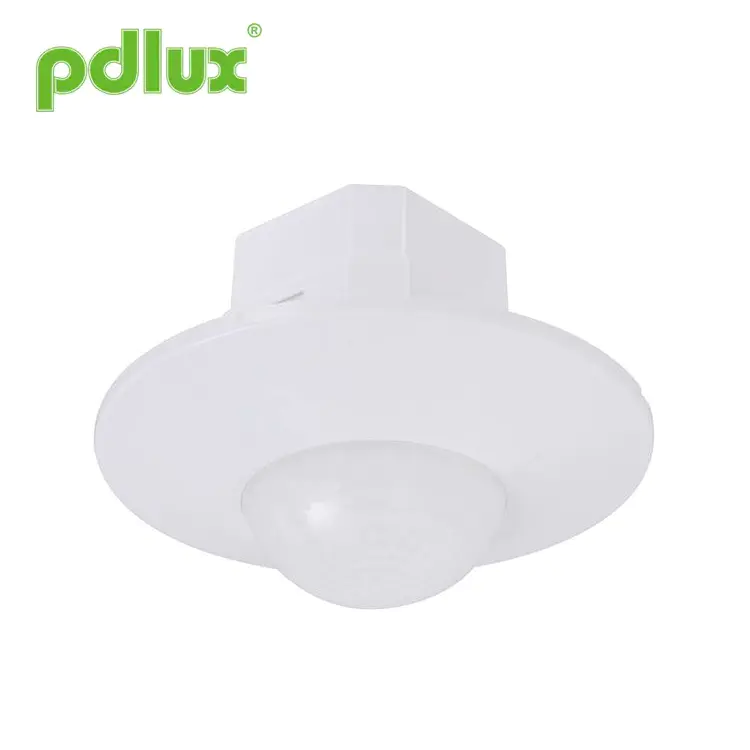

PD-PIR200A 360° stropný infračervený snímač pohybu
Produkt je nový energeticky úsporný spínač, využíva detektor dobrej citlivosti, integrovaný obvod a SMT. Zhromažďuje automatizáciu, pohodlný trezor, úsporu energie a praktické funkcie. Jeden detektor vo vnútri tvorí široké detekčné pole, využíva infračervenú energiu od človeka ako zdroj riadiaceho signálu, môže spustiť záťaž naraz, keď sa dostane do detekčného poľa. Dokáže automaticky identifikovať deň a noc. Je ľahko inštalovateľný a široko používaný, má funkcie power show a detekcie show.
Odoslať dopyt
Zhrnutie
Špecifikácie
| Zdroj energie | 220-240VAC/100-130VAC | Frekvencia napájania | 50/60 Hz |
| Odporové zaťaženie | 1200W max. 230V/600W max. 110V | Nastavenie času: | min: 8±3s max: 7±2min (nastaviteľné) |
| Detekčný uhol | 360º | Detekčný rozsah (22°C) | 8m Max. (priemer) (nastaviteľné) |
| Ovládanie svetla | <3LUX-denné svetlo (nastaviteľné) | Pracovná teplota | -10°C~+40°C |
| Spotreba energie | 0,45 W (statický 0,1 W) | Výška inštalácie | 2,5 ~ 3,5 m |
| Detekčná rýchlosť pohybu | 0,6-1,5 m/s | Pracovná vlhkosť | <93% RH |
Poznámka: Ak sa paralelne používajú rôzne zaťaženia, je potrebné plne pochopiť vlastnosti zariadenia záťaž a záťaž s obzvlášť veľkým nábehovým prúdom spôsobí predčasné poškodenie relé vnútri induktora. Ak existuje veľká neistota v súvislosti s používanou záťažou, aktualizujte sa verzia špeciálne navrhnutá tak, aby odolala nárazovému prúdu, je možné prispôsobiť.

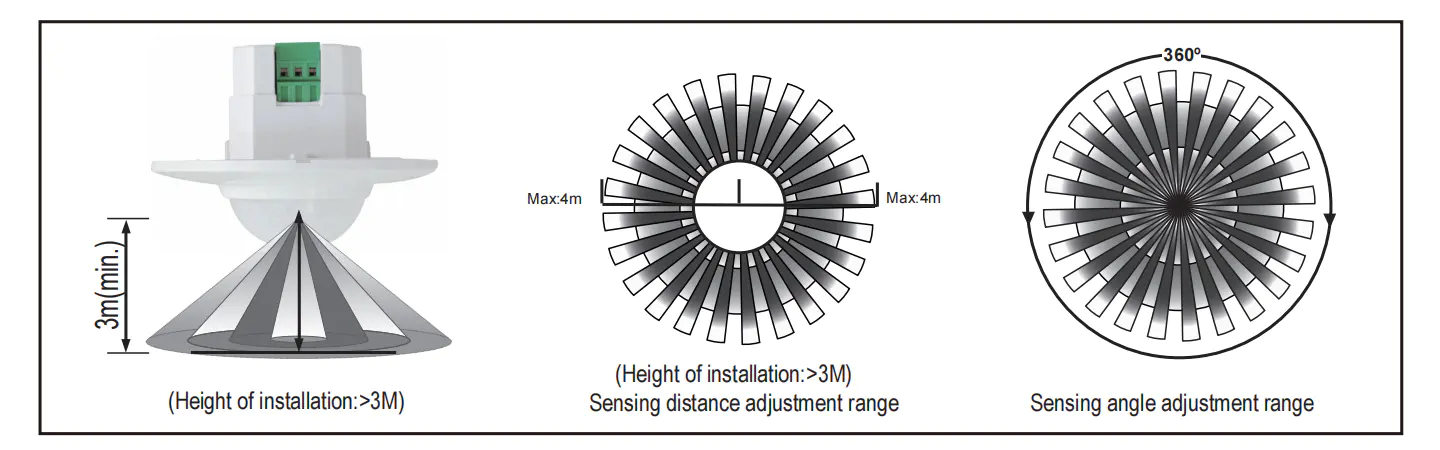

Informácie zo snímača
Funkcia
· Rozsah detekcie je možné nastaviť podľa polohy inštalácie a poľa detekcie.
·Zobrazenie detekcie: LED dióda bude blikať dvakrát za sekundu pri príjme signálu.
·Nastavenie času sa pridáva nepretržite: keď prijme druhý indukčný signál po prvom induktore, vypočítať čas ešte raz pri zvyšku prvého základného nastavenia času. (Nastaviť čas)
·Úprava nastavenia casu: dá sa nastavi poda vašej potreby. Minimum je 8±3 sekundy, maximum je 7 ± 2 min.

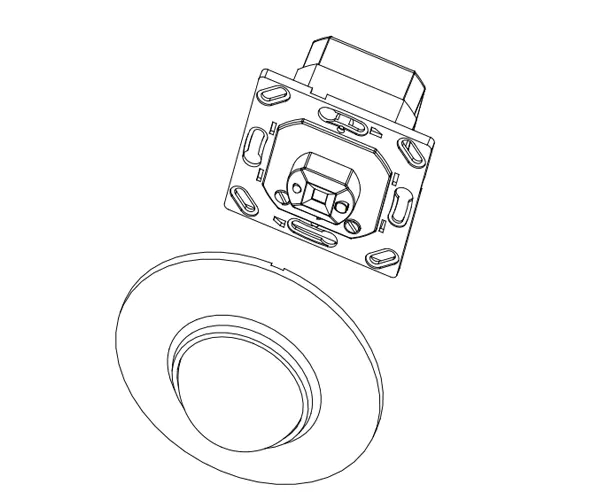

Inštalácia
(2)Otvorte senzor podľa nasledujúceho obrázku vpravo a odoberte panel senzora.
(3) Pripojte napájací a zaťažovací vodič k pripojovacej svorke snímača podľa obrázka pripojenia;

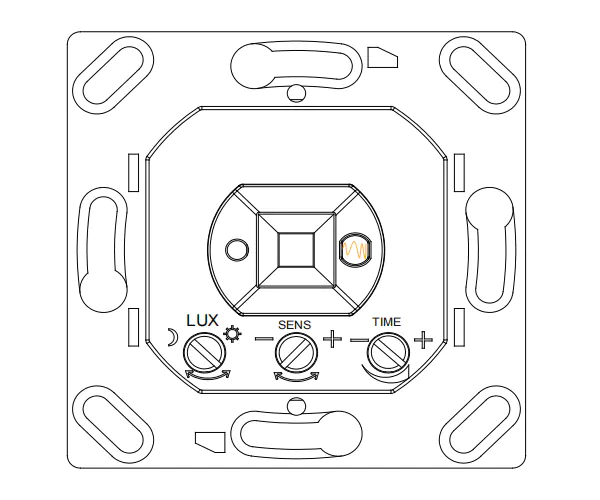

(4) Podľa nastavenia gombíka LUX, TIME, SENS;
(5) Podľa nasledujúceho obrázku vpravo upevnite snímač do rozvodnej skrinky, tlačidlom na jeho paneli a potom môžete zapnúť napájanie na testovanie.

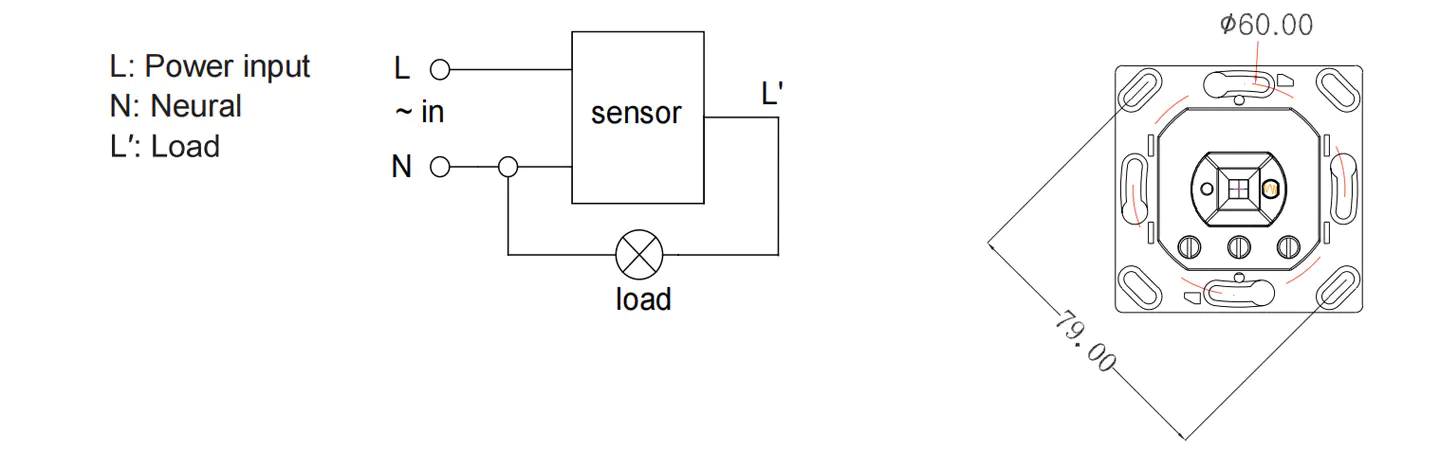

Schéma zapojenia drôtu
Náčrt pripojenia (pozri obrázok vpravo) Test
.Otoèný gombík èasu nastavte v smere hodinových ruèièiek na minimum.
· V čase zapnutia napájania záťaž nefunguje. Po 5-10 sekundách záťaž funguje a LED dióda blikne dvakrát každú sekundu. V podmienkach bez indukcie by záťaž mala prestať fungovať do 5-30 sekúnd a LED by mala zhasnúť;
· Ak to dáva zmysel znova po 5-10 sekundách po zhasnutí, zaťaženie by malo fungovať a rýchlosť blikania je dvakrát za sekundu, potom zaťaženie prestane fungovať do 5-15 sekúnd.
·Otočte gombík LUX v smere hodinových ručičiek na minimum. Ak sa testuje za podmienok pod 3LUX, záťaž by po zastavení indukčnej záťaže nemala fungovať; ak však zakryjete detekčné okno nepriehľadnými predmetmi (uterák atď.), záťaž funguje. Ak nie sú žiadne indukčné signály, záťaž by mala prestať fungovať do 5-15 sekúnd.
UPOZORNENIE: Pri používaní tohto produktu nastavte citlivosť do vhodnej polohy, ktorú potrebujete, nenastavujte citlivosť na maximum, aby sa zabránilo tomu, že produkt fungujú normálne spôsobené nesprávnym pohybom. Pretože je citlivosť príliš vysoká, ľahko zistite nesprávny pohyb vetrom, ktorý fúka lístie a záclony, malé zvieratá a nesprávny pohyb rušením elektrickej siete a elektrických zariadení. Všetky tie vedú, že produkt nefunguje normálne!
Keď produkt nefunguje normálne, skúste vhodne znížiť citlivosť a potom ho otestujte.
Poznámky
Neinštalujte ho na nepokojné predmety.
Pred detekčným oknom by nemali byť prekážky a pohybujúce sa predmety, ktoré by mohli vykonávať detekciu.
Neinštalujte ho v blízkosti zón so zmenou teploty vzduchu, ako je klimatizácia, ústredné kúrenie atď.
Vzhľadom na vašu bezpečnosť neotvárajte kryt, keď po inštalácii nájdete záves.
Ak existuje rozdiel medzi produktom a návodom, riaďte sa hlavne produktom.
Nejaký problém a vyriešený spôsob
Zaťaženie nefunguje:
a. Skontrolujte, či je pripojenie napájania a záťaže správne.
b. Skontrolujte, či je zaťaženie dobré.
c.Skontrolujte, či pracovné svetlo zodpovedá ovládaniu svetla.
Citlivosť je slabá:
a.Skontrolujte, či sa pred detekčným okienkom nenachádza prekážka na príjem signálov.
b. Skontrolujte, či okolitá teplota nie je príliš vysoká.
c. Skontrolujte, či sa zdroj signálu nachádza v detekčných poliach.
d. Skontrolujte, či výška inštalácie zodpovedá výške uvedenej v návode.
e. Skontrolujte, či je orientácia pohybu správna.
Senzor nemôže automaticky vypnúť záťaž:
a. Skontrolujte, či sú v detekčných poliach nepretržité signály.
b. Skontrolujte, či je čas nastavený na najdlhší.
c. Skontrolujte, či výkon zodpovedá pokynom.
d. Skontrolujte, či sa zmena teploty zjavne blíži snímaču, ako je klimatizácia alebo ústredné kúrenie atď
· Pri použití v rôznych prostrediach nenastavujte citlivosť na najvyššiu.
Pretože to môže ľahko viesť k poruche.
●Potvrďte, prosím, s profesionálnou inštaláciou.
●Pred inštaláciou a demontážou vypnite napájanie.
●Uistite sa, že ste z bezpečnostných dôvodov vypli napájanie.
●Nesprávna prevádzka spôsobila straty, výrobca nenesie žiadnu zodpovednosť.
Zaviazali sme sa podporovať kvalitu a spoľahlivosť produktu, avšak všetky elektronické komponenty majú určitú pravdepodobnosť, že sa stanú neúčinnými, čo spôsobí určité problémy. Pri navrhovaní sme venovali pozornosť nadbytočným návrhom a prijali bezpečnostné kvóty, aby sme sa vyhli akýmkoľvek problémom. Tento návod by sa bez nášho súhlasu nemal kopírovať na žiadne iné účely.
