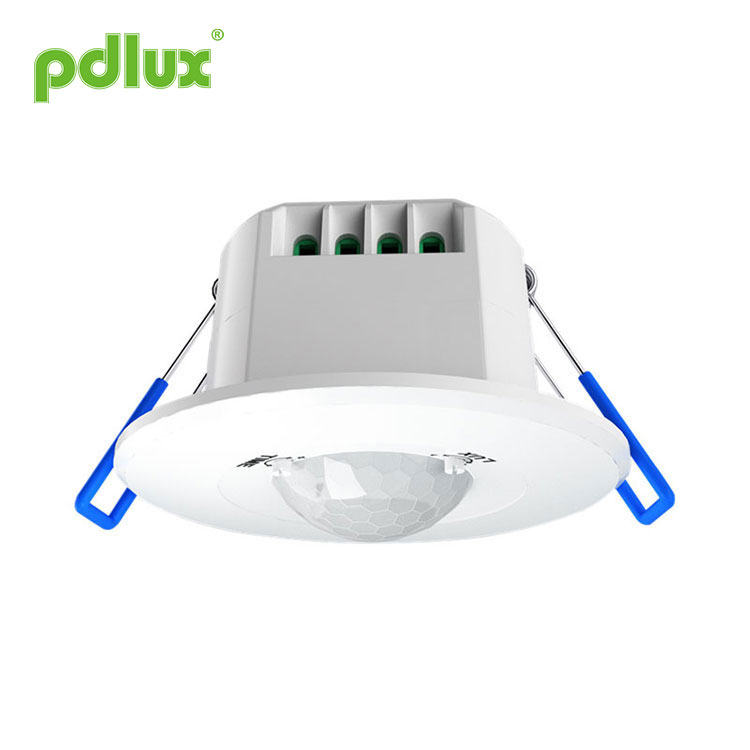

Pokyny pre infračervený snímač série PD-PIR601

Pokyny pre infračervený snímač série PD-PIR601

Zhrnutie

Základná verzia
PD-PIR601B:Produkt je nový typ energeticky úsporného spínača osvetlenia, ktorý využíva detektory s vysokou citlivosťou; integruje automatizáciu, pohodlie, bezpečnosť, úsporu energie a praktické využitie; rozsiahla oblasť detekcie sa skladá z hornej a dolnej, ľavej a pravej obsluhovanej oblasti; využíva infračervenú energiu vyžarovanú ľudským telom ako zdroj riadiaceho signálu, keď niekto vstúpi do oblasti detekcie, riadené zaťaženie sa môže okamžite spustiť; dokáže automaticky identifikovať deň a noc; ľahko sa inštaluje a má široké využitie.

Poznámka: Keď je oneskorenie nastavené na minimum, možno ho použiť ako podriadený stroj, ktorý hostiteľovi pomôže zvýšiť dosah detekcie.

Verzia s nulovým prechodom
PD-PIR601B-Z:Na základe funkcie základnej verzie, použitia MCU na presný výpočet informácií o prepínači a relé je riadené tak, aby bolo zapnuté v nulovom bode sínusoidy. Má silnú odolnosť proti nárazovému prúdu, takže každá záťaž je pripojená k nulovému bodu sínusoidy. vyhnúť sa konvenčnému riadiacemu režimu v sínusovom vysokom napätí pri probléme s rázovým prúdom, najmä záťaž obsahuje kondenzátor s veľkou kapacitou pod vplyvom vysokonapäťového poškodeného relé, nie je porovnateľná s bežnými produktmi.
Je možné pripojiť akýkoľvek typ záťaže. Ľahko sa inštaluje a má široké možnosti použitia.

PD-PIR601P-Z:Vo funkcii LX-601B-Z pridajte plné napätie, napájací port externého prepínača R/S (podriadený, ovládanie hlavného ovládača); a funkciu nastavenia infračerveného diaľkového ovládača, aby používatelia mali lepšie skúsenosti s používaním.

technické údaje

PD-PIR601B:
Napájanie: 220-240VAC 50/60Hz
100-130VAC 50/60Hz
Menovité zaťaženie: 800W Max.volfrám (220-240VAC 50/60Hz)
150W Max. žiarivka a LED (220-240VAC 50/60Hz)
400W Max.volfrám (100-130VAC 50/60Hz)
75W Max. žiarivka a LED (100-130VAC 50/60Hz)
Nastavenie času: Min: 8±3s Max: 7±2min (nastaviteľné)
Ovládanie svetla: <10LUX~2000LUX (nastaviteľné)
Detekčný rozsah: 3 x 5 m (polomery)
Detekčný uhol: oválny
Rýchlosť snímania pohybu: 0,6~1,5m/s
Inštalačná výška: 2,5-4,5m
Pracovná teplota: -10°C~+40°C
Príkon: 0,6W

PD-PIR601B-Z:
Napájanie: 220-240VAC 50/60Hz
100-130VAC 50/60Hz
Všetky záťaže: 1200W Max. (220-240VAC 50/60Hz)
800W Max. (100-130VAC 50/60Hz)
Nastavenie času: Min: 8±3s Max: 7±2min (nastaviteľné)
Ovládanie svetla: <10LUX~2000LUX (nastaviteľné)
Detekčný rozsah: 3 x 5 m (polomery)
Detekčný uhol: oválny
Rýchlosť snímania pohybu: 0,6~1,5m/s
Inštalačná výška: 2,5-4,5m
Pracovná teplota: -10°C~+40°C
Príkon: 0,6W

PD-PIR601P-Z:
Napájanie: 100-277VAC 50/60Hz
Všetky záťaže: 1200W Max. (220-277VAC 50/60Hz)
800W Max. (100-130VAC 50/60Hz)
Nastavenie času: 10s - 12min (nastaviteľné)
Ovládanie svetla: <10LUX~2000LUX (nastaviteľné)
Detekčný rozsah: 5 x 5 m (polomery)

Detekčný uhol: kruhový
Rýchlosť snímania pohybu: 0,6~1,5m/s
Inštalačná výška: 2,5-4,5m
Pracovná teplota: -10°C~+40°C
Spotreba energie: <0,5W

POZNÁMKA
1. Okolitá teplota detekčnej vzdialenosti je 22-24 ℃ a detekčná vzdialenosť sa znižuje so stúpajúcou teplotou;
2. Inštalačná výška je iná, polomer detekčnej vzdialenosti je iný. Tento produkt sa odporúča inštalovať vo výške 2,5 – 4,5 metra a za zvláštnych okolností ho môžete skúsiť zvýšiť na 6 metrov.
3. 601B-Z a 601P-Z sú ovládacie prvky digitálneho systému s ďalším priestorom na zlepšenie. Citlivosť je možné upgradovať podľa potrieb zákazníka; možno pridať spoločný riadiaci port a P port; čas oneskorenia je možné aktualizovať podľa potreby.

Spôsob nastavenia: potenciometer

Úprava hodnôt môže chvíľu trvať, kým uspokoja vašu potrebu.

(1)Nastavenie ovládania svetla

Pracovnú hodnotu osvetlenia je možné upraviť v rozsahu <10-2000LUX.
Minimum, keď sa točí proti smeru hodinových ručičiek na koniec, a maximum, keď sa točí v smere hodinových ručičiek na koniec.

(2)Nastavenie času

Minimum, keď sa točí proti smeru hodinových ručičiek na koniec a maximum, keď sa točí v smere hodinových ručičiek na koniec.

PD-PIR601B:min.: 8±3s Max.: 7±2 min. (nastaviteľné)           PD-PIR601B-Z: min.: 8±3s. Max.: 7±2 min. (nastaviteľné)
PD-PIR601P-Z: 10 sekúnd – 12 minút (nastaviteľné)

Poznámka: Keď svetlo zhasne, musí počkať takmer 4 sekundy, kým znova začne snímať. Svetlo sa rozsvieti iba vtedy, keď sa po uplynutí tohto času zaznamená signál.

Správne použitie nastavenia oneskorenia: Používa sa na nastavenie času oneskorenia od zapnutia osvetlenia po automatické vypnutie svetla po tom, čo senzor zaznamená pohyb človeka. Používatelia sa môžu prispôsobiť skutočným potrebám. Keďže produkty s infračerveným senzorom majú funkciu nepretržitého snímania, systém skrátka obnoví načasovanie vždy, keď senzor zaznamená pred uplynutím času oneskorenia. Pokiaľ sa ľudia pohybujú v dosahu detekcie, svetlo nezhasne. Preto sa odporúča, aby sa používatelia pokúsili upraviť čas oneskorenia na čo najmenší možný rozsah, aby sa ušetrila energia.

Informácie zo snímača

Schéma zapojenia - drôt

Podľa schémy zapojenia poskytnutej počas inštalácie.
Funkcia R/S-end: Manuálne spustenie funkcie indukcie.
L – živý vodič;
N – neutrálny vodič;
L' – Zaťažovací drôt;
Pripojte L a N k napájaniu;
Pripojte L` a N so záťažou.
R/S: Spúšťač, pripojený k L

PD-PIR601P-Z (hlavný) + PD-PIR601B (podriadený)

Inštalácia

Vypnite napájanie.
Vložte rúrku so závitom do napájacieho kábla a ovládacieho kábla.
Pripojte napájanie a záťaž k snímaču podľa schémy zapojenia.

Poznámky

Môže ho nainštalovať elektrikár alebo skúsený človek.
Nepokojné objekty nemožno považovať za základnú plochu inštalácie.
Pred detekčným oknom by nemali byť žiadne prekážky alebo nepokojné predmety ovplyvňujúce detekciu.
Neinštalujte ho v blízkosti zón so zmenou teploty vzduchu, napríklad: klimatizácia, ústredné kúrenie atď.
Ak po inštalácii nájdete ťažné zariadenie, z bezpečnostných dôvodov puzdro neotvárajte.

1、Inštalácia na hojdacom objekte povedie k chybovej reakcii.
2、Chvejúci sa záves fúkaný vetrom povedie k chybovej reakcii. Vyberte si vhodné miesto na inštaláciu.
3、Inštalácia tam, kde je rušná prevádzka, povedie k chybovej reakcii.
4、Iskry produkované niektorým zariadením v okolí budú viesť k chybovej reakcii.

● Potvrďte to pri profesionálnej inštalácii.
● Z bezpečnostných dôvodov pred inštaláciou a demontážou vypnite napájanie.
● Za straty spôsobené nesprávnou prevádzkou výrobca nenesie žiadnu zodpovednosť.

Táto príručka je určená pre aktuálne programovanie obsahu tohto produktu. Výrobca má akékoľvek zmeny a úpravy bez upozornenia!
Je prísne zakázané kopírovať obsah návodu na použitie na akýkoľvek iný účel bez povolenia spoločnosti.
