Inštrukcie pre infračervený senzor PD-PIR130

Zhrnutie
PIR Motion Presence Sensor je spínač PIR snímača, ktorý využíva infračervenú energiu od človeka ako zdroj riadiaceho signálu a určuje, či svetlo musí fungovať alebo nie, a automaticky riadi zapnutie a vypnutie svetla. senzor funguje, svetlo sa rozsvieti; keď je zapnutýe opustí detekciu a dosiahne čas nastavenia, svetlo sa vypne. Dokáže automaticky rozpoznať osvetlenie okolitého svetla a nastaviť a upraviť hodnotu podľa potreby. Napríklad svetlo sa zapne a funguje, keď je osvetlenie okolia pod nastavenou hodnotou. akonáhle prekročí nastavenú hodnotu, svetlo prestane fungovať. Svetlo bude svietiť, kým nepríde časové oneskorenie, keď sa spustí senzor. Po zistení konštantného signálu sa čas prekryje a svetlo bude stále svietiť. Môže byť inštalovaný vo vnútorných priestoroch, na chodbách a vo verejných budovách.

technické údaje
Napájanie: 220-240VAC
Frekvencia napájania: 50Hz
Menovité zaťaženie: 800W Max.volfrám
100W Max.fluorescenčný
Nastavenie času: (8±3)S-(7±2)Min (nastaviteľné)
Ovládanie svetla: <10LUX~2000LUX (nastaviteľné)

Detekčný rozsah: 1-4m Max (polomery) (nastaviteľné)
Detekčný uhol: 360°
Inštalačná výška: 2,5 m ~ 3,5 m
Pracovná teplota: -10~+40°C
Rýchlosť pohybu detekcie: 0,6~1,5m/s
Pracovná vlhkosť: <93%RH

Informácie zo snímača

Funkcia
Detekčné pole: detekčné pole sa skladá z horného a dolného, ľavého a pravého servisného poľa, možno ho vybrať podľa želania spotrebiteľa. Ale pohybová orientácia má veľký vzťah s citlivosťou.

Dokáže identifikovať deň a noc: ovládanie svetla sa dá voľne nastaviť, keď funguje. Môže pracovať cez deň aj v noci, keď je nastavený na polohu „slnko“ (max); ale môže fungovať iba pri ovládaní svetla menej ako 10 luxov, keď je nastavený na polohu „mesiac“ (min). Čo sa týka vzoru nastavenia, pozrite si vzor testu.

Časové oneskorenie možno pridávať priebežne: keď prijme druhý indukčný signál po prvom, vypočíta čas ešte raz na zvyšok prvého základného časového oneskorenia. (Nastavte čas)

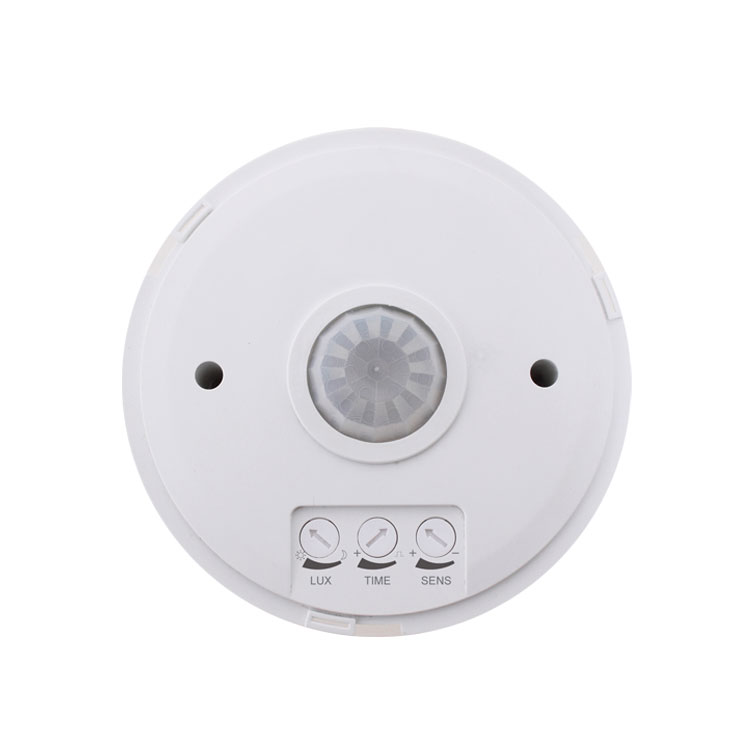

Potenciometer ovládania svetla (LUX): v smere hodinových ručičiek gombík na zvýšenie jeho hodnoty; proti smeru hodinových ručičiek, aby ste znížili jeho hodnotu.

Časový potenciometer (TIME): v smere hodinových ručičiek gombík na zvýšenie jeho hodnoty, maximálny čas oneskorenia je (7±2) minúty; proti smeru hodinových ručičiek, aby ste znížili jeho hodnotu, minimálny čas oneskorenia je (8±3) sekúnd.

Potenciometer citlivosti (SENS): v smere hodinových ručičiek gombík pre zvýšenie jeho hodnoty, maximálna vzdialenosť je 4m; proti smeru hodinových ručičiek, aby ste znížili jeho hodnotu, minimálna vzdialenosť je 1 m.

Postup inštalácie
• Vypnite napájanie.
• Do otvoru, ktorý vyvŕtate, naklepte plastovú rozpernú skrutku a pomocou skrutiek pripevnite základňu výrobku na zvolené miesto. (ako obr.2)
• Zapojte napájanie do stĺpika vodičov snímača podľa schémy zapojenia.
• Pripevnite snímač k základni pomocou skrutiek (ako obr. 3)
• Nasaďte horný kryt na snímač, otočte ho v smere hodinových ručičiek a budete počuť „bong“ a zapnite napájanie na testovanie.
• Inštalácia je v poriadku.

Test
1. Otočte potenciometer na ovládanie svetla v smere hodinových ručičiek na maximálnu hodnotu, potenciometer časového oneskorenia proti smeru hodinových ručičiek na minimálnu hodnotu, potenciometer citlivosti v smere hodinových ručičiek na maximálnu hodnotu.
Prvý krok:Spustite test stropu snímača v prostredí s teplotou väčšou ako 1000 luxov (deň). Ľudia chodia vodorovne v oblasti 4 metrov, potom sa snímač začne načítavať, keď zaznamená signál. A potom sa ľudia prestanú pohybovať, záťaž prestane fungovať za 8±3S.
Druhý krok:Opakujte prvý krok v prostredí s teplotou menšou ako 10 LUX (noc). Senzor začne detekovať.

2. Otočte potenciometer ovládania svetla proti smeru hodinových ručičiek na minimálnu hodnotu (nočný režim), potenciometer časového oneskorenia v smere hodinových ručičiek na maximálnu hodnotu, potenciometer citlivosti proti smeru hodinových ručičiek na minimálnu hodnotu.
Prvý krok:Spustite test stropu snímača v prostredí s teplotou väčšou ako 1000 luxov (deň). Ľudia chodia vodorovne v oblasti 1 metra, potom to senzor nezaznamená. A potom sa ľudia prestanú pohybovať, záťaž prestane fungovať za 8±3S.
Druhý krok:Spustite test stropu snímača v prostredí s teplotou menšou ako 10 LUX (noc). Ľudia chodia vodorovne v oblasti 1 metra, potom sa snímač začne načítavať, keď zaznamená signál. A potom sa ľudia prestanú pohybovať, záťaž prestane fungovať za 7±2 minúty.

Upozornenie:pri používaní tohto produktu nastavte citlivosť (detekčný rozsah) na vhodnú hodnotu, ale na maximum, aby ste sa vyhli abnormálnej reakcii spôsobenej jednoduchou detekciou nesprávneho pohybu fúkajúcim lístím a závesmi, malými zvieratami alebo rušením elektrickej siete a elektrické zariadenia.Všetko vyššie uvedené povedie k chybovej reakcii.
Keď produkt nefunguje normálne, skúste vhodne znížiť citlivosť a potom ho otestujte.

Venujte pozornosť inštalácii

Poznámky
Môže ho nainštalovať elektrikár alebo skúsený človek.
Nepokojné objekty nemožno považovať za základnú plochu inštalácie.
Pred detekčným oknom by nemali byť žiadne prekážky alebo nepokojné predmety ovplyvňujúce detekciu.
Neinštalujte ho v blízkosti zón so zmenou teploty vzduchu, napríklad: klimatizácia, ústredné kúrenie atď.
Ak po inštalácii nájdete ťažné zariadenie, z bezpečnostných dôvodov puzdro neotvárajte.

Poznámka
1. Udržujte senzor otočený smerom k oblasti, kde sa zvyčajne pohybujú ľudia.
2. Aby ste dosiahli oveľa presnejšie nastavenie osvetlenia, držte snímač v polohe okolitého svetla.
3. Ak signál znova zaznamenáte v rámci časového oneskorenia, časové oneskorenie bude prehnané.
4. Ovládač LUX: svietivosť pracovných podmienok. Keď sa gombík prepne☼, znamená to, že dokáže detekovať celý deň, keď sa gombík prepne, bude fungovať iba pod jasom <10 LUX.
5. Tlačidlo TIME：Je to obdobie, počas ktorého sa svetlo pomaly rozsvecuje bez akéhokoľvek signálu, až kým nepracuje.

Nejaký problém a vyriešený spôsob
Zaťaženie nefunguje:
a: Skontrolujte napájanie a záťaž.
b: Ak je zaťaženie dobré.
c: Skontrolujte, či pracovné svetlo zodpovedá okolitému svetlu.

Citlivosť je slabá:
a: Skontrolujte, či pred detekčným oknom nie je prekážka v prijímaní signálov.
b: Skontrolujte, či okolitá teplota nie je príliš vysoká.
c: Skontrolujte, či sa zdroj signálov nachádza v detekčných poliach.
d: Ak je orientácia pohybu správna.

Senzor nemôže automaticky vypnúť záťaž:
a: Ak je v poliach detekcie nepretržitý signál.
b: Ak je časové oneskorenie nastavené na najdlhšie.
c: Ak výkon zodpovedá pokynom.
d: Ak sa teplota vzduchu zmení v blízkosti snímača, napríklad klimatizácia alebo ústredné kúrenie atď.

● Potvrďte to pri profesionálnej inštalácii.
● Z bezpečnostných dôvodov pred inštaláciou a demontážou vypnite napájanie.
● Za straty spôsobené nesprávnou obsluhou nenesie výrobca žiadnu zodpovednosť.

Zaviazali sme sa presadzovať kvalitu a spoľahlivosť produktu, avšak všetky elektronické komponenty majú určitú pravdepodobnosť, že sa stanú neúčinnými, čo spôsobí určité problémy. Pri navrhovaní sme venovali pozornosť nadbytočným dizajnom a prijali bezpečnostné kvóty, aby sa predišlo problémom.
Tento návod by sa bez nášho súhlasu nemal kopírovať na žiadne iné účely.
